外墙聚氨酯发泡保温技术交底

聚氨酯板(XPS)外墙外保温施工技术交底为了确保聚氨酯板(XPS)外墙外保温施工的质量和安全性，特将以下技术交底进行说明。

1. 聚氨酯板(XPS)概述聚氨酯板(XPS)是一种常用的外墙外保温材料，具有良好的保温隔热性能和耐久性。

其主要特点包括：- 优良的保温隔热性能- 高强度和抗压性能- 轻质且易于施工- 耐化学腐蚀和湿度2. 施工前准备工作在进行聚氨酯板(XPS)外墙外保温施工之前，需要做好以下准备工作：- 检查外墙结构的稳定性和平整度- 清除墙面上的杂物和污垢- 检查施工区域的通风情况- 提前准备好所需的施工工具和材料3. 施工步骤3.1 基层处理在施工前，应对基层进行处理以确保聚氨酯板(XPS)的粘结牢固。

处理步骤包括：- 清除基层表面的灰尘和杂物- 修补墙面上的裂缝和凹凸不平的部位- 涂刷专用的粘结剂或底漆3.2 固定聚氨酯板(XPS)将聚氨酯板(XPS)固定到基层上，需要遵循以下步骤：- 在聚氨酯板(XPS)背面涂刷胶黏剂- 将聚氨酯板(XPS)贴紧放置到墙面上- 用专用的墙体固定器进行固定，确保板材牢固不松动3.3 表面处理和饰面在将聚氨酯板(XPS)固定到墙面后，需要进行表面处理和饰面工作：- 在聚氨酯板(XPS)表面涂刷专用的涂料或涂层- 选择合适的饰面材料进行装饰4. 安全注意事项在聚氨酯板(XPS)外墙外保温施工过程中，需要注意以下安全事项：- 确保施工区域通风良好- 使用个人防护装备，如手套、口罩和护目镜- 防火防爆措施，避免明火或易燃物品靠近施工区域- 注意施工材料的安全储存和使用以上所述即为聚氨酯板(XPS)外墙外保温施工技术交底的内容，工作人员在施工前应对相关步骤和注意事项进行充分了解和掌握。

保证施工质量和安全性的前提下，按照标准施工流程进行操作。

屋面、外墙外保温聚氨酯发泡保温技术交底1、进入施工现场人员必须配戴好安全帽，高处作业人员必须佩带安全带。

2、屋面墙体含水率≤8%，严禁雨天施工，雨后墙面、屋面必须得等自然干燥后，符合要求方可进行发泡施工。

3、施工期限：自进场之日起，6层以下20天、11层以下22天、15层以上25天（不含上料口等后期处理部分）。

4、屋面保温聚氨酯发泡厚度50㎜，密度45kg/m3。

外墙墙面聚氨酯发泡厚度30㎜，密度35 kg/m3，材料为山东万华产成品料。

5、屋面及外墙面聚氨酯发泡技术要求及工艺标准如下：屋面：1）普乐士聚氨酯底漆一遍。

2）聚氨酯保温层厚度平均50㎜，其中最薄处不低于38㎜，聚氨酯黑白料均为万华产成品料，容重：45kg/m3。

3）普乐士固美界面砂浆一遍。

外墙面：1）普乐士聚氨酯底漆一遍。

2）聚氨酯保温层平均厚度分别30㎜，其中最薄处不低于28㎜，聚氨酯黑白料均为万华产成品料。

3）普乐士固美界面砂浆一遍。

4）普乐士温适胶粉聚苯颗粒找平层，平均厚度15㎜。

5）涂料墙面普乐士蓝盔抗裂面层剂聚合物砂浆、复合普乐士久力160克/㎡耐碱玻纤网格布，平均厚度3-4㎜。

6）瓷砖墙面普乐士蓝盔抗裂面层剂聚合物砂浆、复合普乐士久力260克/㎡耐碱玻纤网格6、屋面厚度误差为±3㎜，平整度允许误差≤4㎜。

墙面厚度误差为±2㎜，平整度允许误差≤4㎜。

7、屋面、墙面聚氨酯喷涂完毕，采用针扎法进行检测厚度，屋面10㎡为一个检查点，墙面为每层20个点，钢丝或钢钉直径小于1㎜。

8、面层剂聚合物砂浆施工完毕后，应达到如下标准要求。

基层应清洁，表面无灰尘、无浮浆、无油迹、无锈斑、无霉点、无盐类析出物等杂物，基层处理前应彻底清除疏松、起皮、空鼓、粉化的基层，然后，去除灰尘、油污等污染物。

9、严格按照屋面及墙面施工方案施工。

10、屋面及墙面发泡每完成一项施工流程，需自检后报项目部检查，项目部检查合格后，报质检员、监理、甲方代表共同检查，合格后由工程部部长确认，方可进行下道工序施工。

外墙外保温聚氨酯发泡施工技术概述:近年来，我国政府对建筑节能工作越来越重视，聚氨酯保温防水系统就是一种综合性能良好的新型节能体系。

聚氨酯材料在建筑领域应用越来越多，其原因主要是其保温隔热性能良好，这对于在我国实现更高建筑节能目标具有重要意义。

“科学技术是第一生产力”，科技进步现在已经成为企业发展的必要条件，作为一家国家一级建筑企业，企业科技进步是提升企业整体素质所必需的。

本文对外墙聚氨酯发泡施工的过程及如何确保其保温效果不做过多论述,仅就针对在施工中容易出现的抗裂层开裂及喷涂厚度不均匀现象的防治及根除根据现场施工经验作一简单总结,以期在类似工程的施工中能够起到一定的指导作用。

一、工艺特点：1、注重细部处理施工质量，加强对阴阳角等部位的重视。

2、基本不增加成本，仅通过技术措施的改进来提高外墙聚氨酯保温喷涂的细部施工质量。

3、通过细部的改进措施使喷涂厚度均匀，减少浪费现象的出现。

二、适用范围：1、高层外墙聚氨酯发泡保温施工。

2、普通多层外墙聚氨酯发泡保温施工。

3、特别适用于外墙、飘窗、阳台等造型部位的聚氨酯施工。

三、工艺原理：1、针对出现该类问题的原因，通过小的技术改进措施提高工程施工质量。

2、通过对特殊部位的细部处理，在保证效果的前提下避免出现浪费。

3、在施工中通过一些小的连接件确保施工效果。

四、施工准备：1、熟悉有关图纸掌握有关施工工艺。

2、了解材料性能掌握施工要领、明确施工工序。

3、各材料已进场并经验收合格。

4、外墙的轴线（或控制线）及水平线由技术人员施放完毕。

5、施工前检验轴线及水平线的准确度，作为外墙施工的控制线。

6、外墙发泡施工前，组织业务熟练的工人提前半天进场，由项目工程师按照技术交底及施工现场要求对工人进行集中安全和技术交底，确保达到所有参与施工人员都心中有数。

7、有关的外墙预埋件已处理完毕。

8、施工机具及仪器：发泡机、经纬仪、水准仪等。

五、工艺流程：现场实际测量垂线（确定喷涂厚度）→按照技术要求现场示范交底→针对容易出现偏差的特殊部位着重处理→组织实施→成品保护六、操作要点1、喷涂泡沫是一种手施工方法，其技巧有赖于操作人员的手部移动以达到物理和经济效果。

聚氨酯硬泡保温防水体技术交底材料介绍一、材料介绍：聚氨酯硬泡防水体是一种有着无数微小封闭泡孔结构的高分子合成材料，是集防水、保温隔热于一体的新型材料。

它主要由多元醇(polyol)与异氰酸酯(MDI)两组份液体原料组成，采用专门的设备，在一定状态下发生热反应，产生闭孔率不低于95%的硬泡体化合物——聚氨酯硬泡体(PUR)，它具有比重轻，比强度高，热导率极小的特点，现场喷涂是聚氨酯硬泡体成型的重要生产工艺之一，它的特点是设备简单，施工方便，能够在任何复杂的表面如：曲面、斜面、垂直面上进行施工，且施工面积大、整体性、密封性好、效率高。

成型的聚氨酯硬泡体具有良好的绝热、防水、抗老化性，对混凝土、木材等有着良好的粘附力，因此，聚氨酯硬泡体被广泛应用于高级住宅、宾馆、冷库、仓库等大型建筑的屋面。

二、主要技术性能指标：（一）防水性能：聚氨酯硬泡体的吸水率按《硬质泡沫塑料吸水率试验方法》（GB8810-88）测定应≤4%.（二）保温隔热性能：高密度封闭式硬泡体的聚氨酯材料，按《绝缘材料稳态热阻及有关特性的测=44~91，工定》（GB10294-88）测定，热导率应≤0.027W/m.K，衰减倍数V0程耐用年限不应低于25年。

（三）粘接强度：聚氨酯硬泡体防水保温材料与混凝土、金属、木质等基面均有较强的粘接强度，平均粘接强度应≥40Kpa。

（四）密度：聚氨酯硬泡体防水保温材料的密度按《泡沫塑料和橡胶表面（体积）密度的测定》（GB/T6343-95）测定应≥30kg/m3。

（五）强度：抗压强度按《硬质泡沫塑料压缩试验方法》（GB8813-88）测定应≥0.15Mpa，抗拉强度应≥350Kpa（GB7642-88）。

三、材料组成：（一）A组份原料：多元醇（Polyol）为国产密封桶装液体，在热反应过程中不应产生有毒气体。

（二）B组份原料：异氰酸酯（MDI）为进口密封桶装液体，在热反应过程中不应产生有毒气体。

施工机具我公司的施工机具是专业聚氨酯泡沫喷涂设备，其最大喷涂量达4—8公斤/分钟。

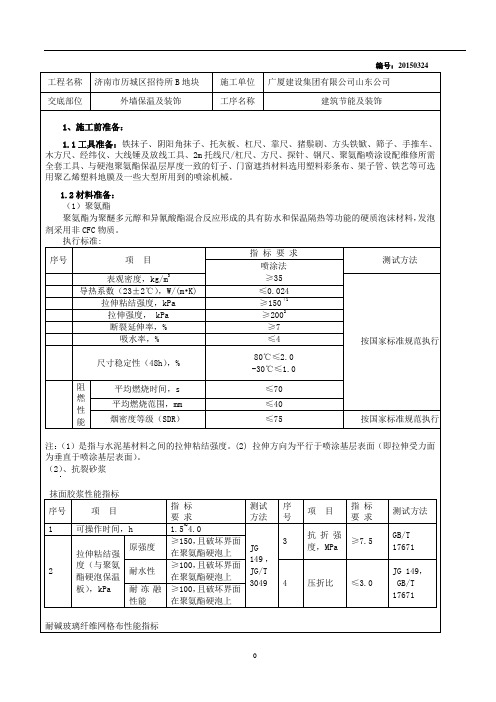

编号：20150324工程名称 济南市历城区招待所B 地块 施工单位 广厦建设集团有限公司山东公司 交底部位 外墙保温及装饰工序名称建筑节能及装饰1、施工前准备：1.1工具准备：铁抹子、阴阳角抹子、托灰板、杠尺、靠尺、猪鬃刷、方头铁锨、筛子、手推车、木方尺、经纬仪、大线锤及放线工具、2m 托线尺/杠尺、方尺、探针、钢尺、聚氨酯喷涂设配维修所需全套工具、与硬泡聚氨酯保温层厚度一致的钉子、门窗遮挡材料选用塑料彩条布、架子管、铁艺等可选用聚乙烯塑料地膜及一些大型所用到的喷涂机械。

1.2材料准备： （1）聚氨酯聚氨酯为聚醚多元醇和异氰酸酯混合反应形成的具有防水和保温隔热等功能的硬质泡沫材料，发泡剂采用非CFC 物质。

执行标准:序号 项 目 指 标 要 求测试方法喷涂法≥35 表观密度，kg/m 3按国家标准规范执行 导热系数（23±2℃），W/(m •K) ≤0.024拉伸粘结强度，kPa ≥150（1拉伸强度， kPa ≥2002断裂延伸率，% ≥7 吸水率，% ≤4尺寸稳定性（48h ），%80℃≤2.0-30℃≤1.0阻燃性能平均燃烧时间，s ≤70 平均燃烧范围，mm ≤40 烟密度等级（SDR ） ≤75 按国家标准规范执行 注：（1）是指与水泥基材料之间的拉伸粘结强度。

(2) 拉伸方向为平行于喷涂基层表面（即拉伸受力面为垂直于喷涂基层表面）。

（2）、抗裂砂浆 抹面胶浆性能指标 序号 项 目 指 标 要 求 测试 方法序号 项 目指 标 要 求测试方法 1可操作时间，h 1.5~4.0 JG 149，JG/T3049 3抗折强度，MPa≥7.5GB/T 17671 2拉伸粘结强度（与聚氨酯硬泡保温板），kPa原强度 ≥150，且破坏界面在聚氨酯硬泡上 耐水性 ≥100，且破坏界面在聚氨酯硬泡上 4压折比 ≤3.0JG 149， GB/T 17671耐冻融性能≥100，且破坏界面在聚氨酯硬泡上耐碱玻璃纤维网格布性能指标序号项目指标要求测试方法序号项目指标要求测试方法1 单位面积质量，g/m2≥130 GB/T9914.33耐碱断裂强力保留率（经、纬向），%≥50 JG 1492耐碱断裂强力（经、纬向），N/50mm≥750GB/T7689.5，JG 1494断裂应变（经、纬向），%≤5.0GB/T 7689.5，JG 1491.3技术准备（1）进场施工前，技术人员应先熟悉图纸及设计变更等，明确施工部位。

聚氨酯板保温施工技术交底
背景
聚氨酯板是一种新型的保温材料，由于其导热系数低、隔音效
果好等特点，被广泛应用于建筑保温领域。

目的
为确保施工质量，减少工程质量事故，本文档旨在对施工技术
进行交底。

工艺流程
1. 井道清理：施工前需对井道进行清理，将里面的杂物清干净，并保持干燥，避免对聚氨酯板施工产生影响。

2. 底盘加固：钢筋网放置在底盘上方，底盘太空位置设置卡子，太空部分垂直吊将聚氨酯板与底盘夹实，避免形成空腔，同时在钢
筋网上喷涂防锈漆。

3. 漏损处理：对铝箔底部的漏损进行处理，切割铝箔覆盖处对
漏损位置进行拓宽，将两侧的铝箔清除干净，位置张开。

4. 安装轮廓线：将轮廓线用于指示聚氨酯板的大小、形状，使
其与尺寸要求一致。

5. 施工聚氨酯板：将聚氨酯板放置在底盘上，顺着轮廓线逐一
覆盖，确保没有空气，且四周相邻板材之间要紧密接触。

6. 焊接聚氨酯板：焊接需要专业的焊接人员，将已铺好的聚氨
酯板进行焊接，使其形成一个完整的保温层。

注意事项
1. 施工前需对现场环境进行潮湿度等测试，确保环境适宜施工。

2. 施工过程中应佩戴好相关安全装备，同时切勿抽烟等不文明
行为。

3. 焊接及安装前需要进行严格的质量检查，确保板材表面清洁、芯材没有明显损伤、底部涂有防锈漆等。

总结
聚氨酯板保温施工是一项非常重要的工程，需要严格按照规范
进行施工。

各施工环节细致注意，可保证工程的施工质量，减少质
量事故的发生。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

技术交底记录
编号
表 C2-1
工程名称*** 日期2016年月日施工单位*** 分项工程名称外墙交底提要外墙保温、涂料施工要求
交底内容：外墙保温
一、工艺流程
基层处理聚合物粘结砂浆拌制安装保温板安装锚固件保温板打磨埋贴玻纤网格布外墙漆
二、基层处理：
1、彻底清除基层墙体表面浮灰、油污、脱模剂及风化物等影响粘贴强度的材料。

2、在所有需要粘贴保温板混凝土墙面进行打磨、清洗，使砼墙面平整，无浮浆、浮灰，增加保温板与基层的粘结力。

3、在加气块部位先刷1（建筑胶）：4（水）建筑胶素水泥浆一遍，然后抹5mm厚聚合物防水砂浆找平（最薄处）。

三、聚合物粘结砂浆(简称粘结砂浆)：
1、将配制的粘结砂浆静置5分钟，再搅拌即可使用，配制好的粘结砂浆宜在l小时内用完。

2、粘结砂浆的配置只许加入净水，不得加入其它添加物(剂)。

3、现场配比粘贴用胶粘剂、胶粘砂浆时，应按照产品使用说明书严格计量，并在规定时间（60分钟）内使用，不得二次加水拌合。

四、安装保温板
1、聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。

粘贴上墙的保温板长边不得大于600mm，两个大面应喷刷专用界面剂。

2、聚苯板的粘贴应从细部节点及阴、阳角部位开始向中间进行。

施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm 控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。

3、粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，。

技术交底
45°方向提前增贴一道网格布（300mm×400mm）。

（16）首层墙面应铺贴双层耐碱网格布，第一层铺贴应采用对接方法，然后进行第二层网格布铺贴，两层网格布之间抗裂砂浆应饱满，严禁干贴。

抗裂砂浆施工完后，应检查平整、垂直及阴阳角方正，不符合要求的应用抗裂砂浆进行修补。

四、安全要求：
1、施工用吊篮搭设牢固，安全检验合格。

2、严禁高空抛投物料；施工中产生的垃圾要清理到指定位置。

3、高空作业时要将安全带、安全帽等防护佩戴齐全，否则不得施工。

4、现场材料要存放到指定位置，不得随意堆放，注意防火。

5、吊篮使用过程中要严格按规程操作，不得超载、超限使用。

6、施工现场的电路要有专人进行维护，不得随意拉扯线路，私接电线。

7、施工完成后吊篮必须落地加固，不得从吊篮内和楼内直接翻越。

交底日期：年月日技术负责人交底人接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

外墙面保温工程监理交底×××公寓楼工程节能分部，外墙保温分项为外墙现喷40mm厚硬泡聚氨酯保温层，抹20mm厚玻化微珠找平（或胶粉聚苯颗粒），3～5mm厚抗裂砂浆中间压入耐碱玻纤网格布，保温材料燃烧性能为B1级，一～三层贴外墙砖，玻化微珠找平层中间压入后热镀锌电焊网（塑料锚栓固定），三层至十七层外刷外墙刷弹性底涂，刮柔性腻子、刷弹性涂料。

交底内容如下：一、目标要求：外墙保温施工质量必须达到合格。

二、监理在施工质量控制及验收的标准依据：设计文件、建设部《聚氨酯硬泡外墙外保温工程技术导则》建科[2007]124号、《住宅建筑规范》GB50368-2005、《外墙外保温工程技术规程》JGJ144-2004、《建筑节能工程施工质量验收规范》GB50411-2007、山东省《居住建筑保温构造详图》图集号：L06J113、《工程建设标准强制性条文》、《山东省新型墙体材料发展应用与建筑节能管理规定》GB50212-91、建设部令第143号《民用建筑节能管理规定》、公安部《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》公消[2011]65号、临沂市《关于进一步加强全市建筑工程高处作业吊篮安全管理的通知》临建质发〔2012〕1号等。

三、监理控制程序及要求：1、外墙保温施工单位必须具有保温专项施工资质、安全生产许可证、备案证明等，并经审查合格，保温系统型式检验报告在2年有效期内；外墙保温专项施工方案经审批通过，用于墙体保温工程体系的材料、构件等，其品种、规格应符合设计要求和相关标准的规定，且与型式检验报告所用材料相符，不得任意更改。

外墙保温构造的现场实体检验应在监理（建设）人员见证下实施，委托有资质的检测机构实施检测；（清单做法与图纸设计不同时，须征得甲方同意，经设计书面变更后实施）。

2、墙体保温工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求，按现行相关要求进行送检；保温隔热材料、耐碱玻纤网格布（经向、维向耐碱拉伸断裂强力均大于750N/50mm）等，须经送检试验合格方准许使用，饰面砖应做粘结强度拉拔试验，试验结果应符合设计要求和有关标准的规定；墙体保温工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工，保温隔热材料的厚度必须符合设计要求，与基层及各构造柱之间的粘结必须牢固。
