东风洒水车常用底盘型号

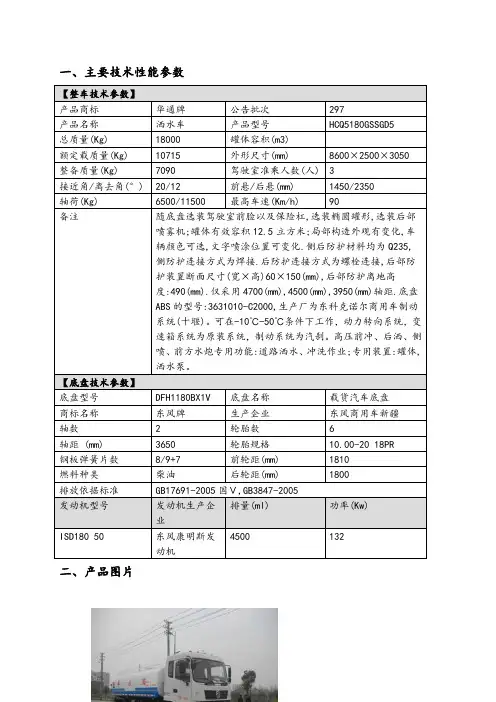

一、主要技术性能参数【整车技术参数】产品商标华通牌公告批次297产品名称洒水车产品型号HCQ5180GSSGD5总质量(Kg) 18000 罐体容积(m3)额定载质量(Kg) 10715 外形尺寸(mm) 8600×2500×3050 整备质量(Kg) 7090 驾驶室准乘人数(人) 3接近角/离去角(°) 20/12 前悬/后悬(mm) 1450/2350轴荷(Kg) 6500/11500 最高车速(Km/h) 90备注随底盘选装驾驶室前脸以及保险杠,选装椭圆罐形,选装后部喷雾机;罐体有效容积12.5立方米;局部构造外观有变化,车辆颜色可选,文字喷涂位置可变化.侧后防护材料均为Q235,侧防护连接方式为焊接.后防护连接方式为螺栓连接,后部防护装置断面尺寸(宽×高)60×150(mm),后部防护离地高度:490(mm).仅采用4700(mm),4500(mm),3950(mm)轴距.底盘ABS的型号:3631010-C2000,生产厂为东科克诺尔商用车制动系统(十堰)。

可在-10℃-50℃条件下工作，动力转向系统，变速箱系统为原装系统，制动系统为汽刹。

高压前冲、后洒、侧喷、前方水炮专用功能:道路洒水、冲洗作业;专用装置:罐体,洒水泵。

【底盘技术参数】底盘型号DFH1180BX1V 底盘名称载货汽车底盘商标名称东风牌生产企业东风商用车新疆轴数 2 轮胎数 6轴距 (mm) 3650 轮胎规格10.00-20 18PR钢板弹簧片数8/9+7 前轮距(mm) 1810燃料种类柴油后轮距(mm) 1800排放依据标准GB17691-2005国Ⅴ,GB3847-2005排量(ml) 功率(Kw)发动机型号发动机生产企业4500 132ISD180 50 东风康明斯发动机二、产品图片三、工作原理及构造特征本车以专用取力器为动力源，由传动轴将动力传给水泵，使水泵在额定转速下运转，通过操纵控制系统及管网将自然水吸入水罐内或将水罐内水按设定管路排出罐外，从而完成各项功能。

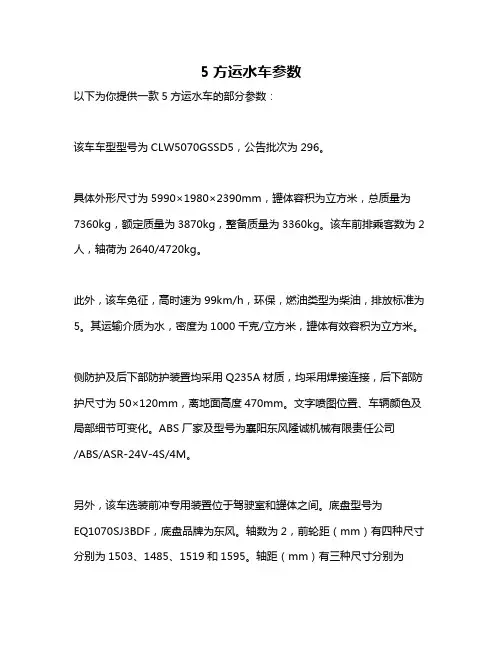

5方运水车参数
以下为你提供一款5方运水车的部分参数：
该车车型型号为CLW5070GSSD5，公告批次为296。

具体外形尺寸为5990×1980×2390mm，罐体容积为立方米，总质量为7360kg，额定质量为3870kg，整备质量为3360kg。

该车前排乘客数为2人，轴荷为2640/4720kg。

此外，该车免征，高时速为99km/h，环保，燃油类型为柴油，排放标准为5。

其运输介质为水，密度为1000千克/立方米，罐体有效容积为立方米。

侧防护及后下部防护装置均采用Q235A材质，均采用焊接连接，后下部防护尺寸为50×120mm，离地面高度470mm。

文字喷图位置、车辆颜色及局部细节可变化。

ABS厂家及型号为襄阳东风隆诚机械有限责任公司
/ABS/ASR-24V-4S/4M。

另外，该车选装前冲专用装置位于驾驶室和罐体之间。

底盘型号为
EQ1070SJ3BDF，底盘品牌为东风。

轴数为2，前轮距（mm）有四种尺寸分别为1503、1485、1519和1595。

轴距（mm）有三种尺寸分别为
3308、2800和后轮距（mm）有三种尺寸分别为1494、1516和1540。

轮胎数为6，轮胎规格有和两种。

接近离去角分别为8和13度，前悬后悬分别为1040和1642mm。

至于该车发动机的具体参数如排量、功率等可咨询厂家或经销商。

如需更多参数信息，建议访问品牌官网或咨询专业人士。

解放底盘的命名我们以解放CA5310XXYP21K2L11T4为例，对各个参数含义逐一解读。

CA—一汽5—箱式货车，1—载货车，2—多功能车，3—自卸车，4—牵引车。

310—车厂内部编码大多为功率、马力或车辆总质量。

XXY—箱式货车，CLX—仓栅式。

P—平头，P1—顶双卧，P11—高顶双卧，P2—FP或J5P平顶双卧，P21—FP 或J5P高顶双卧。

K—柴油，K1—大柴道依茨，K2—大柴或锡柴同功率发动机。

L—车身长度代码，由于取消单桥7.6米以上车型，目前保留有L2、L3、L4、L5、L7、L11，2—11为货箱长度代码。

T—多驱动代码，T1—6Л4（三轴后双轴驱动），T2—6Л2（前单轴，三轴后单轴驱动），T3—6Л2（前双轴，三轴后单轴驱动），T4—（四轴后双轴驱动），T5、T6已经取消为5、6轴车辆后双轴驱动。

●发动机型号解放车型中常见的发动机型号有：CA6DE，CA6DF，CA6DL，CA6DM，BF6M1013ECP等等，它们的具体含义如下：CA—解放6—6缸、4—4缸D—第2代发动机代码E—大柴F—锡柴L—奥威、M—12升机BF6M1013—道依茨机、ECP—265 除以上编码，后面的“—XX”代表马力。

如“—26”代表260马力，26为缩写，以次类推。

E3为欧3代码。

●变速箱型号目前解放车型装配的变速箱有：一汽变速箱厂（6-10档），哈齿、杭齿（6、7档），富勒（7-12档）。

具体型号如CA6—75，CA7—90、100、110、120，FS10209，伊顿系列等。

CA—一汽6、7等数字，代表前进档档位。

“—”号后的数字表示变速箱输出扭矩，“55-120”代表变速箱输出扭矩数是55-120N.m。

FS为解放变速箱厂与美国伊顿合资厂代码，最后的数字代表前进档数。

●离合器型号离合器型号名称中常见的360、380、400、420等数据指的是离合器直径大小，对于卡车而言越大的离合器接合效果越好，现使用大多为免维护带自动调整臂的。

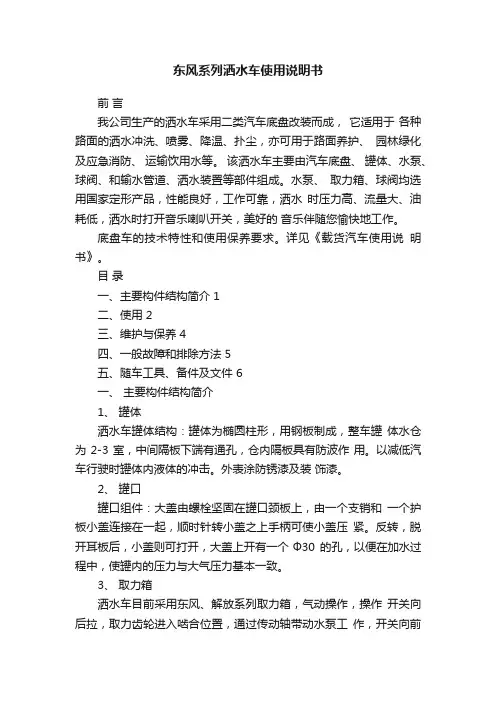

东风系列洒水车使用说明书前言我公司生产的洒水车采用二类汽车底盘改装而成，它适用于各种路面的洒水冲洗、喷雾、降温、扑尘，亦可用于路面养护、园林绿化及应急消防、运输饮用水等。

该洒水车主要由汽车底盘、罐体、水泵、球阀、和输水管道、洒水装置等部件组成。

水泵、取力箱、球阀均选用国家定形产品，性能良好，工作可靠，洒水时压力高、流量大、油耗低，洒水时打开音乐喇叭开关，美好的音乐伴随您愉快地工作。

底盘车的技术特性和使用保养要求。

详见《载货汽车使用说明书》。

目录一、主要构件结构简介 1二、使用 2三、维护与保养 4四、一般故障和排除方法 5五、随车工具、备件及文件 6一、主要构件结构简介1、罐体洒水车罐体结构：罐体为椭圆柱形，用钢板制成，整车罐体水仓为 2-3 室，中间隔板下端有通孔，仓内隔板具有防波作用。

以减低汽车行驶时罐体内液体的冲击。

外表涂防锈漆及装饰漆。

2、罐口罐口组件：大盖由螺栓坚固在罐口颈板上，由一个支销和一个护板小盖连接在一起，顺时针转小盖之上手柄可使小盖压紧。

反转，脱开耳板后，小盖则可打开，大盖上开有一个Ф30 的孔，以便在加水过程中，使罐内的压力与大气压力基本一致。

3、取力箱洒水车目前采用东风、解放系列取力箱，气动操作，操作开关向后拉，取力齿轮进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。

4、水泵自吸式或圆弧齿轮式洒水车泵。

该水泵的结构原理、使用维护保养，详见《洒水车泵使用说明书》、《圆弧齿轮泵使用说明书》。

5、球阀该洒水车采用两个二通球型阀门，一个四位三位球型阀门。

球阀由阀体、密封垫、调整座、阀杆、手柄等组成，扳动手柄旋转45 度，在阀杆的作用下球芯转动，通孔口对准时液体即可流通，当手柄返回原位时，则截断液体流通。

四位三通球阀是一种通过改变阀芯位置，形成多路液体通道的球阀。

该阀能迅速改变液流方向，可广泛用于非腐蚀性介质液流中，其原理和二通球阀阀基本相同，它也是通过扳动手柄的位置来实现任意两孔的通闭。

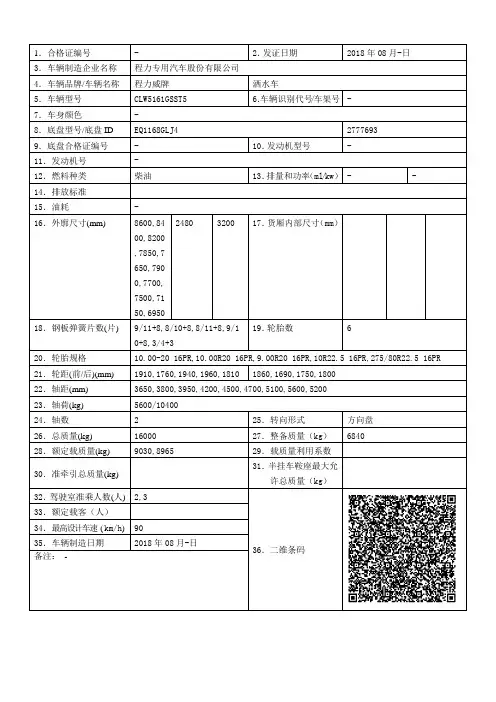

1．合格证编号 -2．发证日期 2018年08月-日3．车辆制造企业名称 程力专用汽车股份有限公司 4．车辆品牌/车辆名称 程力威牌 洒水车5．车辆型号 CLW5161GSST5 6．车辆识别代号/车架号 -7．车身颜色 -8．底盘型号/底盘ID EQ1168GLJ4 27776939．底盘合格证编号 - 10．发动机型号-11．发动机号 - 12．燃料种类 柴油 13．排量和功率（ml /kw ） - -14．排放标准 15．油耗- 16．外廓尺寸(mm)8600,8400,8200,7850,7650,7900,7700,7500,7150,69502480320017．货厢内部尺寸（mm ）18．钢板弹簧片数(片) 9/11+8,8/10+8,8/11+8,9/10+8,3/4+319．轮胎数 620．轮胎规格 10.00-20 16PR,10.00R20 16PR,9.00R20 16PR,10R22.5 16PR,275/80R22.5 16PR 21．轮距(前/后)(mm) 1910,1760,1940,1960,1810 1860,1690,1750,1800 22．轴距(mm) 3650,3800,3950,4200,4500,4700,5100,5600,5200 23．轴荷(kg) 5600/10400 24．轴数 2 25．转向形式 方向盘 26．总质量(kg) 16000 27．整备质量（kg ） 6840 28．额定载质量(kg) 9030,8965 29．载质量利用系数 30．准牵引总质量(kg)31．半挂车鞍座最大允许总质量（kg ）32．驾驶室准乘人数(人) 2,3 36．二维条码33．额定载客（人）34．最高设计车速(km/h ) 90 35．车辆制造日期2018年08月-日备注： -。

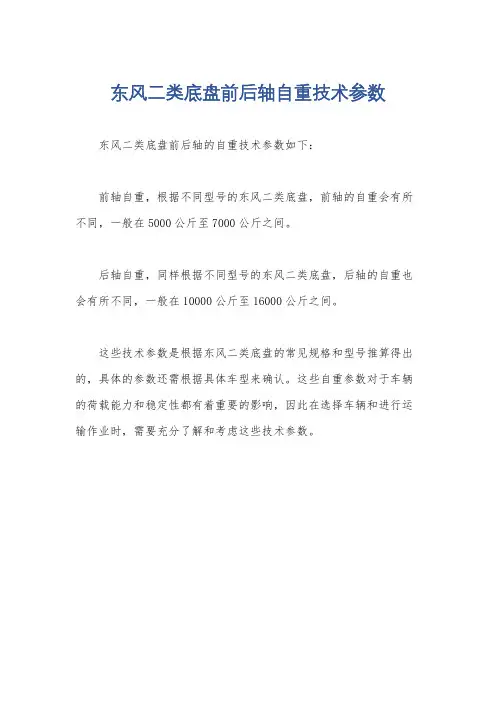

东风二类底盘前后轴自重技术参数东风二类底盘前后轴的自重技术参数如下：
前轴自重，根据不同型号的东风二类底盘，前轴的自重会有所不同，一般在5000公斤至7000公斤之间。

后轴自重，同样根据不同型号的东风二类底盘，后轴的自重也会有所不同，一般在10000公斤至16000公斤之间。

这些技术参数是根据东风二类底盘的常见规格和型号推算得出的，具体的参数还需根据具体车型来确认。

这些自重参数对于车辆的荷载能力和稳定性都有着重要的影响，因此在选择车辆和进行运输作业时，需要充分了解和考虑这些技术参数。

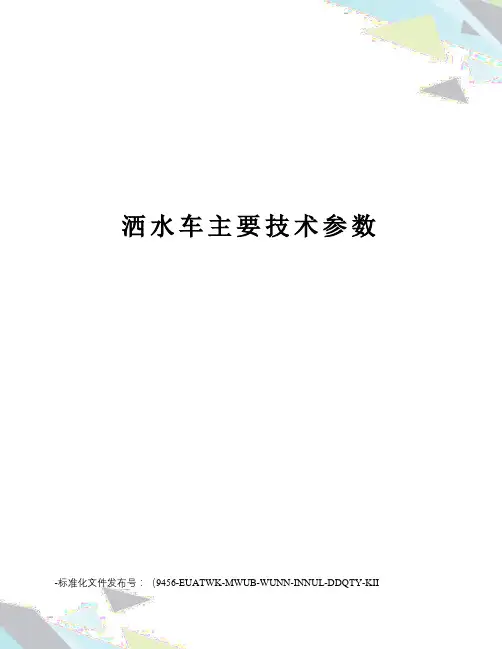

洒水车主要技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII洒水车主要技术参数注：1、投标人可选用相当于或优于以上技术要求的产品、服务及工作，同时填写技术规范偏离表。

2、设备清单（不得变更）。

3、本项目不接受进口产品投标，进口产品是指通过中国海关报关验放进入中国境内且产自关境外的产品。

4、招标人购买的产品属于最新一期政府强制采购节能产品范围的，即空调机、照明产品（包括双端荧光灯、自震流荧光灯、单端荧光灯、管形荧光灯镇流器）、电视机、电热水器、计算机、打印机、显示器、便器、水嘴等，投标人应当按照《国务院办公厅关于建立政府强制采购节能产品制度的通知》（国办发[2007]51号）和《财政部发展改革委关于调整节能产品政府采购清单的通知》（财库[2007]98号）规定，投标产品必须在最新一期“节能产品政府采购清单”的强制采购节能产品范围内，否则其投标将被拒绝。

对于其中同时列入“环境标志产品政府采购清单”的产品，优先于只获得单项节能认证的产品。

售后服务及其他要求：1.车辆两年内免费维修，终身负责维修；2. 产品到达购买方指定地点后，由销售商（或代理商）安排产品技术人员到现场进行指导安装、调试，讲解设备操作规程；3. 投标人应提供所投产品的彩页或图片；4.中标单位应协助招标人给车辆上牌；5.对用户所反映的任何问题立即响应。

在质保期内，如果发生故障，生产厂家服务人员应在接到报修后必须在 2 小时之内到达现场，24 小时内解决问题，重大问题 48小时内解决，直至满足要求。

6.中标人须保障招标人在使用该设备或其任何一部分时不受到第三方关于侵犯专利权、商标权或工业设计权的指控。

如果任何第三方提出侵权指控，中标人须与第三方交涉，并承担由此而产生的索赔、损失、损害、支出等一切费用（含律师费）。

如招标人因此而遭致损失的，中标人应赔偿该损失。

7.本项目说明中所提出的技术规格、要求、参数和标准仅系说明并非进行限制，投标人可提出替代的技术规格、要求、参数和标准，并在技术文件中详细说明，但该替代应不低于招标文件的规定和要求。

洒水车结构简介洒水车又称为喷洒车、多功能洒水车、园林绿化洒水车、水罐车、运水车。

洒水车的基本组成部分有：防锈罐体，取力器，传动轴，专用自吸式洒水泵，管网，喷洒出口，工作平台，二类底盘。

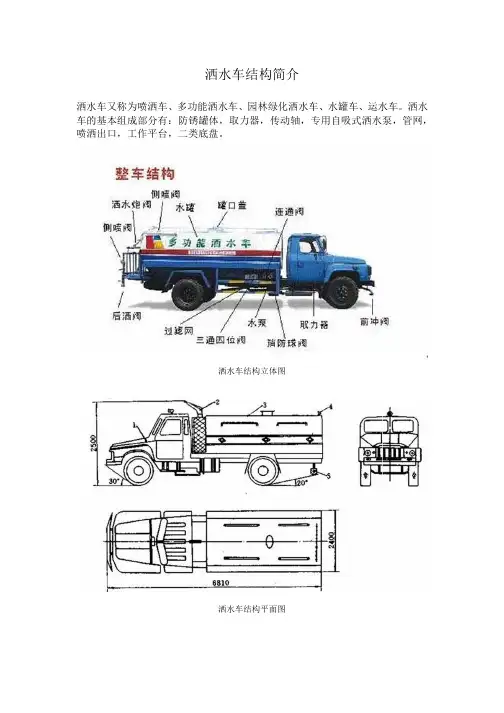

洒水车结构立体图洒水车结构平面图1.底盘专用车底盘一般采用南骏、东风、解放、福田欧曼等二类底盘。

使用广泛的有“南骏瑞捷洒水车”、“东风小霸王洒水车、东风多利卡洒水车、东风140洒水车（长头）、东风145洒水车（平头）、东风153洒水车（平头）、东风天锦洒水车、东风天龙后双桥洒水车、东风天龙前四后八大型运水车。

2. 罐体采用自动流水线罐体。

生产工艺分为：下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。

罐体材料多采用优质碳钢板生产。

特殊用途的情况下也可以根据客户的需要采用304不锈钢。

罐体容积有4立方、5立方、6立方、8立方、10立方、13立方、15立方等。

3. 管道系统由管道、四位三通球阀、直通球阀、过滤网、出水口（前冲后洒、侧喷；高位侧花洒；后工作平台，带绿化洒水高炮）组成。

4. 操作系统主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。

工作范围：自吸高度：≥7m，洒水宽度：≥14m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。

5. 洒水泵配备洒水车、绿化喷洒车大功率专用洒水泵（威龙泵），带消防接头，带自流阀，带自吸功能。

6.驾驶室洒水车驾驶室分为：尖头驾驶室，或者平头驾驶室，又称长头驾驶室，短头驾驶室。

7.取力器一般洒水车采用东风，解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。

取力器就是在洒水车变速箱的箱体一侧安装的设备，一般的汽车变速箱都有安装端口，安装上的取力器可以通过变速箱的常啮齿轮的转动把动力传递出来，再通过传动部件和控制器把动力传递给缴拌车的滚筒，和加压泵。

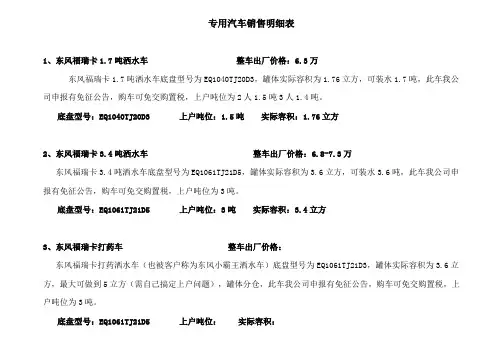

专用汽车销售明细表1、东风福瑞卡1.7吨洒水车整车出厂价格：6.3万东风福瑞卡1.7吨洒水车底盘型号为EQ1040TJ20D3，罐体实际容积为1.76立方，可装水1.7吨，此车我公司申报有免征公告，购车可免交购置税，上户吨位为2人1.5吨3人1.4吨。

底盘型号：EQ1040TJ20D3 上户吨位：1.5吨实际容积：1.76立方2、东风福瑞卡3.4吨洒水车整车出厂价格：6.8-7.3万东风福瑞卡3.4吨洒水车底盘型号为EQ1061TJ21D5，罐体实际容积为3.6立方，可装水3.6吨，此车我公司申报有免征公告，购车可免交购置税，上户吨位为3吨。

底盘型号：EQ1061TJ21D5 上户吨位：3吨实际容积：3.4立方3、东风福瑞卡打药车整车出厂价格：东风福瑞卡打药洒水车（也被客户称为东风小霸王洒水车）底盘型号为EQ1061TJ21D3，罐体实际容积为3.6立方，最大可做到5立方（需自己搞定上户问题），罐体分仓，此车我公司申报有免征公告，购车可免交购置税，上户吨位为3吨。

底盘型号：EQ1061TJ21D5 上户吨位：实际容积：东风145平头11吨洒水车底盘型号为EQ1162GJAC，罐体实际容积为11.03立方，可装水11吨，此车我公司申报有免征公告，购车可免交购置税，上户吨位为9吨，配备玉柴发动机。

底盘型号：EQ1162GJAC 上户吨位：9吨实际容积：11.03立方5、东风平头11吨洒水车整车出厂价格：13.3万东风1平头11吨洒水车底盘型号为EQ5160GKJ，罐体实际容积为11立方，可装水11吨，此车我公司申报有免征公告，购车可免交购置税，上户吨位为9吨，配备东风康明斯发动机。

底盘型号：EQ5160GKJ 上户吨位：9吨实际容积：11.08立方6、东风153平头12吨洒水车整车出厂价格：14.8万东风153平头12吨洒水车底盘型号为EQ1141KJ，罐体实际容积为12立方，可装水12吨，此车我公司申报有免征公告，购车可免交购置税，上户吨位为7吨。

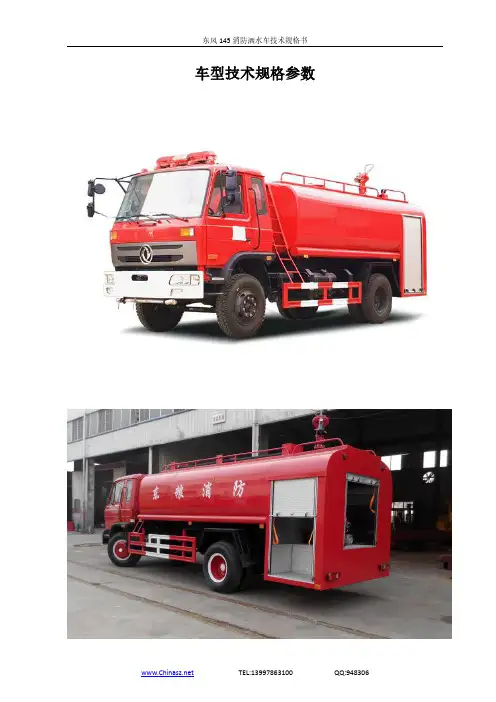

东风153水罐消防车技术规格书（价格：28.6万）一、整体结构及技术参数1、底盘厂家：东风汽车公司驱动型式：4×22、发动机（东风康明斯发动机有限公司）型号：ISB190功率：140kw（190马力）/5900ml3、最大总质量：15400kg(以实际设计为准)4、最高车速：80 km/h5、外型尺寸：（长×宽×高）7990×2490×3410 (mm)(以实际设计为准)6、驾驶室、乘员室座位设置：前排2人，后排4人。

设备：除原车设备外，加装有警报器、回转警灯开关、取力器控制开关及指示灯。

7、液罐装载量：水8000L材质：优质钢板内部结构：焊接式，内设纵横防荡板，网格式结构，格间留有人孔，符合国家标准。

※ 1个入口孔，带快速锁紧及开启装置※ 1个溢流阀装置※ 1个液位指示器※ 1个排污口，手动阀控制※ 1个空气呼吸阀8、消防泵型号：CB10/40流量：40L/s压力：1.0MPa引水时间：≤50s（吸深7m时）安装形式：后置式9、消防炮型号：SP40流量：水流量：40L/S压力：1.0MPa射程：水≥55m回转角度：水平360°，俯仰-7°～80°10、取力器型式：夹心式操纵：电磁阀控制冷却方式：强制式可调式水冷。

润滑方式：飞溅式油润滑。

11、器材箱材质：骨架、蒙皮为优质钢材，除放置水带处的底板为花纹铝板外，其余底板及四壁面板均为优质碳钢板结构：全钢框架焊接结构，左右两侧为铝合金帘子门，下设防滑翻踏板。

12、泵房材质：骨架、蒙皮为优质材料，底板铺设花纹铝板。

结构：全钢框架焊接结构，左右后三侧有铝合金帘子门，下设防滑翻踏板。

13、附加电器系※驾驶室顶部前端为长排警灯。

※车顶选装火场照明灯；※车辆两侧上方各配有两盏爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。
