结构力学复习题一、填空题。

1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是和，主要承受轴力的是和。

2、选取结构计算简图时，一般要进行杆件简化、简化、简化和简化。

3、分析平面杆件体系的几何组成常用的规律是两刚片法则、和二元体法则。

4、建筑物中用以支承荷载的骨架部分称为，分为、和三大类。

5、一个简单铰相当于个约束。

6、静定多跨梁包括部分和部分，内力计算从部分开始。

7、刚结点的特点是，各杆件在连接处既无相对也无相对，可以传递和。

8、平面内一根链杆自由运动时的自由度等于。

二、判断改错题。

1、三刚片用三个铰两两相联必成为几何不变体系。

（）2、对静定结构，支座移动或温度改变会产生内力。

（）3、力法的基本体系必须是静定的。

（）4、任何三铰拱的合理拱轴都是二次抛物线。

（）5、图乘法可以用来计算曲杆。

（）6、静定结构的影响线全部都由直线段组成。

（）7、多跨静定梁若附属部分受力，则只有附属部分产生内力。

（）8、功的互等定理成立的条件是小变形和线弹性。

（）9、力法方程中，主系数恒为正，副系数可为正、负或零。

（）三、选择题。

1、图示结构中当改变B点链杆方向（不能通过A铰）时，对该梁的影响是（）A、全部内力没有变化B、弯矩有变化C、剪力有变化D、轴力有变化2、图示桁架中的零杆为（）A、DC, EC, DE, DF, EFB、DE, DF, EFC、AF, BF, DE, DF, EFD、DC, EC, AF, BF3、右图所示刚架中A 支座的反力A H 为（ ） A 、PB 、2P -C 、P -D 、2P4、右图所示桁架中的零杆为（A 、CH BI DG ,,B 、DE ,C 、AJ BI BG ,,D 、BG CF ,,5、静定结构因支座移动，（ ）A 、会产生内力，但无位移 B 、会产生位移，但无内力 C 、内力和位移均不会产生 D 、内力和位移均会产生6A 、θδ=+a cX B 、θδ=-a cXC 、θδ-=+a cXD 、θδ-=-acX7、下图所示平面杆件体系为（ ） A 、几何不变，无多余联系 B 、几何不变，有多余联系 C 、瞬变体系 D 、常变体系8、图示梁中的轴力（ ） A 、全部为拉力 B 、为零 C 、全部为压力D 、部分为拉力，部分为压力9、用图乘法求位移的必要条件之一是（ ） A 、单位荷载下的弯矩图为一直线 B 、结构可分为等截面直杆段 C 、所有杆件EI 为常数且相同 D 、结构必须是静定的四、对下图所示平面杆件体系作几何组成分析。

结构力学判断题及答案《结构力学》判断题36.有多余约束的体系一定是几何不变体系。

（）37.构成二元体的链杆可以是复链杆。

（）38.每一个无铰封闭框都有3个多余约束。

（）39.如果体系的计算自由度等于其实际自由度，那么该体系没有多余约束。

（）40.若体系的计算自由度小于或等于零，则该体系一定是几何不变体系。

（）41.对于静定结构，改变材料的性质或者改变横截面的形状和尺寸，不会改变其内力分布，也不会改变其变形和位移。

（）42.下图所示两相同的对称刚架，承受的荷载不同，但二者的支座反力是相同的。

（）43.温度改变，支座移动和制造误差等因素在静定结构中均引起内力。

（）44.图示结构水平杆件的轴力和弯矩均为0。

（）仅供学习与交流，如有侵权请联系网站删除谢谢2仅供学习与交流，如有侵权请联系网站删除 谢谢345. 在荷载作用下，刚架和梁的位移主要是由于各杆的弯曲变形引起。

（ ）46. 用机动法作得下图(a)所示结构b Q 左影响线如图(b)所示。

（ ） _1( )a b ( )BB( 左 )Q B ( 左 )Q B47. 影响线的正负号仅表示实际的内力（或反力）与假设的方向是否一致。

（ ）48. 静定结构指定量值的影响线总是由直线段组成的折线，折点位于铰结点和欲求截面处。

（ ）49. 荷载的临界位置必然有一集中力作用在影响线顶点，若有一集中力作用在影响线顶点也必为一荷载的临界位置。

（ ）50. 一组集中移动荷载作用下，简支梁的绝对最大弯矩不可能出现在跨中截面。

（ ）51. 力法的基本体系是不唯一的，且可以是可变体系。

（ ）52. n次超静定结构，任意去掉n个多余约束均可作为力法基本结构。

（）53.图（a）对称结构可简化为图（b）来计算。

（）54.下图所示结构的超静定次数是n=8。

（）55.超静定结构在荷载作用下的内力计算与各杆刚度相对值有关。

（）56.超静定结构在支座移动、温度变化影响下会产生内力。

（）57.超静定结构中的杆端力矩只取决于杆端位移。

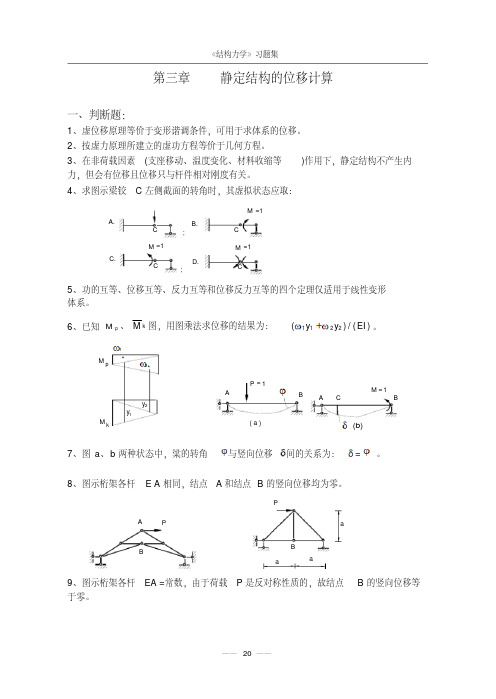

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.C.M =1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M kM p21y 1y 2**ωω( a )M 17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

q11、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

ll l /32 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/l/2219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。

ll22、图示结构充满水后，求A 、B 两点的相对水平位移。

第九章 结构的动力计算一、判断题：1、结构计算中，大小、方向随时间变化的荷载必须按动荷载考虑。

2、仅在恢复力作用下的振动称为自由振动。

3、单自由度体系其它参数不变，只有刚度EI 增大到原来的2倍，则周期比原来的周期减小1/2。

4、结构在动力荷载作用下，其动内力与动位移仅与动力荷载的变化规律有关。

5、图示刚架不计分布质量和直杆轴向变形，图a 刚架的振动自由度为2，图b 刚架的振动自由度也为2。

6、图示组合结构，不计杆件的质量，其动力自由度为5个。

7、忽略直杆的轴向变形，图示结构的动力自由度为4个。

8、由于阻尼的存在，任何振动都不会长期继续下去。

9、设ωω,D 分别为同一体系在不考虑阻尼和考虑阻尼时的自振频率，ω与ωD 的关系为ωω=D 。

二、计算题：10、图示梁自重不计，求自振频率ω。

l l /411、图示梁自重不计，杆件无弯曲变形，弹性支座刚度为k ，求自振频率ω。

l /2l /212、求图示体系的自振频率ω。

l l0.5l 0.513、求图示体系的自振频率ω。

EI = 常数。

ll 0.514、求图示结构的自振频率ω。

l l15、求图示体系的自振频率ω。

EI =常数，杆长均为l 。

16、求图示体系的自振频率ω。

杆长均为l 。

17、求图示结构的自振频率和振型。

l /2l /2l /18、图示梁自重不计，W EI ==⨯⋅2002104kN kN m 2,，求自振圆频率ω。

B2m2m19、图示排架重量W 集中于横梁上，横梁EA =∞，求自振周期ω。

EIEIW20、图示刚架横梁∞=EI 且重量W 集中于横梁上。

求自振周期T 。

EIEIWEI 221、求图示体系的自振频率ω。

各杆EI = 常数。

a aa22、图示两种支承情况的梁，不计梁的自重。

求图a 与图b 的自振频率之比。

l /2l/2(a)l /2l /2(b)23、图示桁架在结点C 中有集中重量W ，各杆EA 相同，杆重不计。

求水平自振周期T 。

结构力学期末考试题库含答案一、判断题(共223小题）1。

结构的类型若按几何特征可分为平面结构和空间结构。

(A)2、狭义结构力学的研究对象是板、壳结构(B)。

3 单铰相当于两个约束。

(A) 4、单刚节点相当于三个约束。

(A)5、静定结构可由静力平衡方程确定全部约束力和内力。

A6、超静定结构可由静力平衡方程确定全部约束力和内力B。

7 无多余约束的几何不变体系是静定结构。

A 8 三刚片规则中三铰共线为可变体系。

B9 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为静定结构。

A10 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为超静定结构B。

11链杆相当于两个约束。

B 12 平面上的自由点的自由度为2 A13 平面上的自由刚体的自由度为3 A14 铰结点的特征是所联结各杆可以绕结点中心自由转动。

A15 有多余约束的几何不变体系是超静定结构。

A16 无多余约束的几何可变体系是超静定结构。

B17、无多余约束的几何可变体系是静定结构。

B18刚结点的特征是当结构发生变形时汇交于该点的各杆端间相对转角为零。

A19 三刚片规则中三铰共线为瞬变体系。

A20三个本身无多余约束的刚片用三个不共线的单铰两两相连，则组成的体系为静定结构。

A 21 一个刚结点相当于3个约束。

22 一个连接3个刚片的复铰相当于2个单铰。

A23 一个铰结三角形可以作为一个刚片。

A24 一个铰结平行四边形可以作为一个刚片。

B 25 一根曲杆可以作为一个刚片。

A26 一个连接４个刚片的复铰相当于2个单铰．B27 任意体系加上或减去二元体，改变体系原有几何组成性质。

B28 平面几何不变体系的计算自由度一定等于零。

B29 平面几何可变体系的计算自由度一定等于零。

B30 三刚片体系中若有1对平行链杆，其他2铰的连线与该对链杆不平行，则该体系为几何不变体系。

A31 三刚片体系中，若有三对平行链杆，那么该体系仍有可能是几何不变的。

B32 三刚片体系中，若有２对平行链杆，那么该体系仍有可能是几何不变的。

第一部分 平面体系的几何组成分析一、判断题：1、在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。

2、图中链杆1和2的交点O 可视为虚铰。

O二、分析题：对下列平面体系进行几何组成分析。

3、 4、ACDBAC DB5、 6、A CDBEABCDE7、 8、ABCD GE FA BCDEFGHK9、 10、11、 12、1234513、 14、15、 16、17、 18、19、 20、1245321、 22、124567831234523、 24、12345625、 26、27、 28、29、 30、31、 32、33、ACBDEF三、在下列体系中添加支承链杆，使之成为无多余约束的几何不变体系。

34、35、第二部分 静定结构内力计算一、判断题：1、静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。

2、静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。

3、静定结构的几何特征是几何不变且无多余约束。

4、图(a)所示结构||M C =0。

(a)BCa aA ϕ2a2 (b)5、图(b)所示结构支座A 转动ϕ角，M AB = 0，R C = 0。

6、荷载作用在静定多跨梁的附属部分时，基本部分一般内力不为零。

7、图(c)所示静定结构，在竖向荷载作用下，AB 是基本部分，BC 是附属部分。

ABC(c)8、图(d)所示结构B 支座反力等于P /2(。

)↑9、图(e)所示结构中，当改变B 点链杆的方向（不通过A 铰）时，对该梁的影响是轴力有变化。

ＡＢ(e)10、在相同跨度及竖向荷载下，拱脚等高的三铰拱，水平推力随矢高减小而减小。

—— 1 ——11、图(f)所示桁架有9根零杆。

(f)a a a a(g)12、图(g)所示桁架有：=== 0。

N 1N 2N 313、图(h)所示桁架DE 杆的内力为零。

a a(h)14、图(i)所示对称桁架在对称荷载作用下，其零杆共有三根。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.F p /2M2a2a a aa aA F p /2F p /2 F p /2F p F pa a aa F PED3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

A l /2l /2EI 2EIF Pa d c eb fgh iklF P =11j llM /4 3M /4M /43M /43M /4M /4M /8 M /2EIEIM四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

《结构力学》课程复习资料一、判断题：1.图示三种结构中，ABC杆的内力是相同的。

[ ]（a）（b）（c）2.图(a)是从某结构中取出的一段杆AB的隔离体受力图,则图(b)为该段杆的弯矩图,这是可能的。

[ ]（a） (b)3.图所示梁的支反力F Ay=0。

[ ]4.某刚架的弯矩图如图所示，则由此可以判断出此刚架在E处必作用了一个水平向右的集中荷载，其大小为10kN。

[ ]M图（）5.线性变形体受荷载、支座移动和温度变化作用的状态都满足功的互等定理。

[ ]6.图示结构，当支座A发生转动时，各杆均产生内力。

[ ]7.图中图a、b所示两结构的变形相同。

[ ]8.图所示体系中各杆EA 相同，则两图中C 点的水平位移相等。

[ ]9.按照合理拱轴制成的三铰拱，在任意竖向荷载作用下，拱各截面的弯矩均为零。

[ ] 10.位移法基本未知量的个数与结构的超静定次数无关。

[ ] 11.如图所示梁的弯矩M BA =2F P a 。

[ ]12.荷载F P =1沿图所示桁架的上弦或下弦移动，杆件AC 的轴力影响线在结点B 或D 以左部分的竖标均为零。

[ ]二、选择题：1.图示体系的几何组成是 [ ] A.无多余约束的几何不变体系 B.几何可变体系 C.有多余约束的几何不变体系 D.瞬变体系2.图示体系的几何组成是 [ ] A.无多余约束的几何不变体系 B.几何可变体系 C.有多余约束的几何不变体系 D.瞬变体系3.图示为结构及其力法基本系，则力法典型方程的自由项为： [ ]A.,B.,C.,D.,4.图A-图D所示结构均可作为图(a)所示结构的力法基本结构,使得力法计算最为简便的基本结构是 [ ]5.图示超静定结构，列出其力法计算典型方程，下述四个表述中不正确的是 [ ] A．BB.C.D.6.图所示结构中支座B 左侧截面剪力影响线形状为 [ ]三、填空题：1.图示桁架受F作用，分别根据结点A 和B 的平衡求得AB 杆轴力为F 和0，这样矛盾的结果是因为 。

第二章：平面体系几何构造分析一．判断题1．几何可变体系在任何荷载作用下都不能平衡。

〔〕2．三个刚片由三个铰相连的体系一定是静定构造。

〔〕3．有多余约束的体系一定是超静定构造。

〔〕4．有些体系是几何可变体系，但却有多与约束存在。

〔〕5．在任意荷载作用下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。

〔〕6．图1－16所示体系是几何不变体系。

〔〕图1－16 图1－17 图1－18 7．图1－17所示体系是几何不变体系。

〔〕8．几何瞬变体系的计算自由度一定等于零。

〔〕9．图1－18所示体系按三刚片法那么分析，三铰共线故为几何瞬变。

〔〕10．图中链杆1和2的交点O可视为虚铰。

〔〕1O22．8多余约束的体系一定是几何可变体系。

〔〕2．9 只有无多余约束的几何不变体系才能作构造。

〔〕2．10 图示2－10铰结体系是无多余约束的几何不变体系。

〔〕图2－10 题2－112．11 图示2－11铰结体系是有多余约束的几何不变体系。

〔〕2．12 图示2－12体系是无多余约束的几何不变体系。

〔〕题2－12 题2－132．13 图示体系是有多余约束几何不变的超静定构造。

〔〕2．14 图示体系在给定荷载下可维持平衡，因此，此体系可作为构造承当荷载。

〔〕2．15 图示体系是有多余约束的超静定构造。

〔〕题2－14 题2－15答案：1 ×2 ×3 ×4 √5 √6 ×7 √8 ×9 ×10×；2.8 ×2.9×2.10√2.11×2.12 × 2.13× 2.14 × 2.15 ×二、分析题：对以下平面体系进展几何组成分析。

3、4、C D B C DB5、 6、 A C D BEAB CDE7、 8、 A B C D G E F A B C D E F GHK9、 10、11、 12、 1234513、 14、15、 16、17、 18、19、 20、 1245321、 22、 123456781234523、 24、12345625、 26、27、 28、29、 30、31、 32、33、A CB DE F三、在以下体系中添加支承链杆，使之成为无多余约束的几何不变体系。

《结构力学》期末复习题答案一. 判断题：择最合适的答案，将A、B、C或者D。

1.图1-1所示体系的几何组成为。

（A）几何不变体系，无多余约束（B）几何不变体系，有多余约束（C）几何瞬变体系（D）几何常变体系图1-1答：A。

分析：取掉二元体，结构变为下图DE,DG和基础为散刚片，由三铰两两相连，三铰不交一点，所以组成几何不变体系，无多余约束，因此答案为（A）2.图1-2所示体系的几何组成为。

（A）几何不变体系，有多余约束（B）几何不变体系，无多余约束（C）几何瞬变体系（D）几何常变体系图1-2答：A。

图中阴影三角形为一个刚片，结点1由两个链杆连接到刚片上，结点2由两个链杆连接到刚片上，链杆12为多余约束，因此整个体系为有一个多余约束的几何不变体系，因此答案为（A）3.图1-3所示体系的几何组成为。

（A）几何不变体系，有多余约束（B）几何不变体系，无多余约束（C）几何瞬变体系（D）几何常变体系图1-3答：A。

如果把链杆12去掉，整个体系为没有多余约束的几何不变体系，所以原来体系为有一个多余约束的几何不变体系，因此答案为（A）4.图1-4所示体系的几何组成为。

（A）几何不变体系，无多余约束（B）几何不变体系，有多余约束（C）几何瞬变体系（D）几何常变体系图1-4答：A。

刚片1478由不交一点的三个链杆连接到基础上，构成了扩大的地基，刚片365再由不交一点的三个链杆连接到地基上，因此整个体系为没有多余约束的几何不变体系，因此答案为（A ）5.图1-5所示的斜梁AB 受匀布荷载作用，0≠θ，B 点的支座反力与梁垂直,则梁的轴力（A ）全部为拉力 （B ）为零（C ）全部为压力 （D ）部分为拉力，部分为压力图1-5答：C 。

B 点支座反力与梁垂直，对梁的轴力没有贡献，竖直方向匀布荷载总是使AB 梁受压，因此答案为（C ）。

6.图1-6所示结构C 点有竖直方向集中荷载作用，则支座A 点的反力为图1-6（A ）()↑P F （B ）。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;; B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M k M p 21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

a a9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

q l l l /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a 10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

l l l /3 2 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m 3m 3m14、求图示刚架B 端的竖向位移。

ql15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。
