CR系统常见故障及维护保养探讨

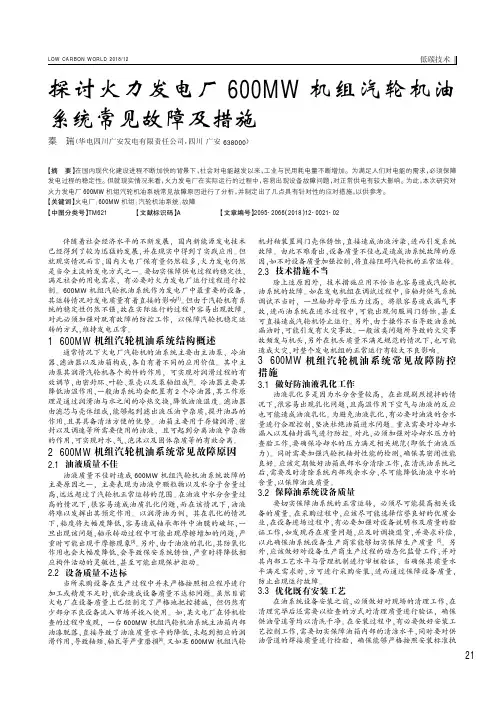

LOWCARBONWORLD2018/12探讨火力发电厂600MW机组汽轮机油系统常见故障及措施秦瑞（华电四川广安发电有限责任公司，四川广安638000）【摘要】在国内现代化建设进程不断加快的背景下，社会对电能越发以来，工业与民用耗电量不断增加。为满足人们对电能的需求，必须保障发电过程的稳定性。但就现实情况来看，火力发电厂在实际运行的过程中，容易出现设备故障问题，对正常供电有较大影响。为此，本次研究对火力发电厂600MW机组汽轮机油系统常见故障原因进行了分析，并制定出了几点具有针对性的应对措施，以供参考。【关键词】火电厂；600MW机组；汽轮机油系统；故障【中图分类号】TM621【文献标识码】A【文章编号】2095-2066（2018）12-0021-02伴随着社会经济水平的不断发展袁国内新能源发电技术已经得到了较为迅猛的发展袁并在现实中得到了实践应用遥但就现实情况而言袁国内火电厂保有量仍然较多袁火力发电仍然是当今主流的发电方式之一遥要切实保障供电过程的稳定性袁满足社会的用电需求袁有必要对火力发电厂运行过程进行控制遥600MW机组汽轮机油系统作为发电厂中最重要的设备袁其运转情况对发电质量有着直接的影响[1]遥但由于汽轮机有系统的稳定性仍然不强袁故在实际运行的过程中容易出现故障袁对此必须加强对既有故障的防控工作袁以保障汽轮机稳定运转的方式袁维持发电正常遥1600MW机组汽轮机油系统结构概述通常情况下火电厂汽轮机的油系统主要由主油泵尧冷油器尧滤油器以及油箱构成袁各自有着不同的应用价值遥其中主油泵其润滑汽轮机各个构件的作用袁可实现对润滑过程的有效调节袁由密封环尧叶轮尧泵壳以及泵轴组成[2]遥冷油器主要其降低油温作用袁一般油系统均会配置有2个冷油器袁其工作原理是通过润滑油与水之间的冷热交换袁降低油液温度遥滤油器由滤芯与壳体组成袁能够起到滤出液压油中杂质袁提升油品的作用袁且其具备清洁方便的优势遥油箱主要用于存储润滑尧密封以及调速等所需要使用的油液袁且可起到分离油液中杂物的作用袁可实现对水尧气尧泡沫以及固体杂质等的有效分离遥2600MW机组汽轮机油系统常见故障原因2.1油液质量不佳油液质量不佳时造成600MW机组汽轮机油系统故障的主要原因之一袁主要表现为油液中颗粒物以及水分子含量过高袁远远超过了汽轮机正常运转的范围遥在油液中水分含量过高的情况下袁很容易造成油质乳化问题袁而在该情况下袁油液将难以发挥出其预定作用遥以润滑油为例袁其在乳化的情况下袁粘度将大幅度降低袁容易造成轴承部件中油膜的破坏袁一旦出现该问题袁轴承转动过程中可能出现摩擦增加的问题袁严重时可能出现干摩擦现象[3]遥另外袁由于油液的乳化袁其防氧化作用也会大幅度降低袁会导致保安系统锈蚀袁严重时将降低相应构件活动的灵敏性袁甚至可能出现保护拒动遥2.2设备质量不达标当所采购设备在生产过程中并未严格按照相应程序进行加工或精度不足时袁就会造成设备质量不达标问题遥虽然目前火电厂在设备质量上已经制定了严格地把控措施袁但仍然有少部分不良设备流入市场并投入使用遥如袁某火电厂在停机检查的过程中发现袁一台600MW机组汽轮机油系统主油箱内部油漆脱落袁直接导致了油液质量水平的降低袁未起到相应的润滑作用袁导致轴颈尧轴瓦等严重磨损[4]遥又如某600MW机组汽轮机封釉装置阀门壳体锈蚀袁直接造成油液污染袁进而引发系统故障遥由此不难看出袁设备质量不佳也是造成油系统故障的原因袁如不对设备质量加强控制袁将直接阻碍汽轮机的正常运转遥2.3技术措施不当除上述原因外袁技术措施应用不恰当也容易造成汽轮机油系统的故障遥如在发电机组在调试过程中袁当轴封供气系统调试不当时袁一旦轴封母管压力过高袁将很容易造成漏气事故袁进而油系统在进水过程中袁可能出现伺服阀门锈蚀袁甚至可直接造成汽轮机停止运行遥另外袁由于操作不当导致油系统漏油时袁可能引发有火灾事故遥一般该类问题所导致的火灾事故频发与机头袁另外在机头质量不满足规范的情况下袁也可能造成火灾袁对整个发电机组的正常运行有较大不良影响遥3600MW机组汽轮机油系统常见故障防控措施3.1做好防油液乳化工作油液乳化多是因为水分含量较高袁在出现剧烈搅拌的情况下袁很容易出现乳化问题袁且高温作用下空气与油液的反应也可能造成油液乳化遥为避免油液乳化袁有必要对油液的含水量进行合理控制袁坚决杜绝油箱进水问题遥重点需要对冷却水漏入以及轴封漏气进行防控遥对此袁必须加强对冷却水压力的查验工作袁要确保冷却水的压力满足相关规范渊即低于油液压力冤遥同时需要加强汽轮机轴封性能的检测袁确保其密闭性能良好遥应该定期做好油箱底部水分清除工作袁在清洗油系统之后袁需要及时清除系统内部残余水分袁尽可能降低油液中水的含量袁以保障油液质量遥3.2保障油系统设备质量要切实保障油系统的正常运转袁必须尽可能提高相关设备的质量遥在采购过程中袁应该尽可能选择信誉良好的优质企业袁在设备进场过程中袁有必要加强对设备说明书及质量的验证工作袁如发现存在质量问题袁应及时调换退货袁并要求补偿袁以此确保油系统设备生产商家能够切实保障生产质量[5]遥另外袁应该做好对设备生产商生产过程的动态化监督工作袁并对其内部工艺水平与管理机制进行审核验证袁当确保其质量水平满足需求时袁方可进行采购安装袁进而通过保障设备质量袁防止出现运行故障遥3.3优化既有安装工艺在油系统设备安装之前袁必须做好对现场的清理工作袁在清理完毕后还需要以检查的方式对清理质量进行验证袁确保供油管道等均以清洗干净遥在安装过程中袁有必要做好安装工艺控制工作袁需要切实保障油箱内部的清洁水平袁同时要对供油管道的焊接质量进行检验袁确保能够严格按照安装标准执低碳技术

柯达ＤｉｒｅｃｔＶｉｅｗ　ＣＲ８５０系统和ＤｒｙＶｉｅｗ８　１　５０　

干式激光相机故障分析及检修　

张　洁　

（宝鸡市妇幼保健院，陕西宝鸡７２１０００）　

［中图分类号］ＴＨ７７４　［文献标识码］Ｂ　［文章编号］１００２—２３７６（２０１１）０８—００５５—０２　

［摘要］：柯达公司生产的ＣＲ、激光相机的成像质量较好，在市场占有率较高。本文简要分析和总结　了这两款机器的特点及在使用过程中出现的一些故障，并对故障进行分析检修。　［关键词］柯达ＣＲ和激光相机特点；故障分析；故障检修　

随着医学影像技术的发展，计算机在医学影像　

技术中的应用越来越广泛，ＣＲ、ＤＲ成像系统的广　

泛应用，使ｘ线摄影进入到了数字化时代。数字　图像的处理是一种利用数字计算机处理所获取视觉　信息的技术，并采用一系列技术去改善图像的视宽　

效果或将图像转换成一种更适合于人或机器进行分　

析处理的形式。图像增强并不以图像保真为准则，　

而是有选择地突出某些对人或机器分析有意义的信　息、抑制无用信息、提高图像的使用价值，ＣＲ图　

像处理系统由于使用的是数字化成像技术，采用计　算机技术实施各种后处理，使显示图像更逼真。　

柯达ＤｉｒｅｃｔＶｉｅｗ　ＣＲ８５０系统——提供ｘ光影的　

快速高质量单暗盒ＣＲ处理系统，速度快、大大提　

收稿日期：２０１１—０５—２０　高工作效率，并可获得高质量影像，使普通摄影水　平和诊断水平都提高到一个新的水平。柯达Ｄｒｙ—　

Ｖｉｅｗ８１５０干式激光相机是目前市场占有率较高的　

一种机型，中文操作界面、触摸屏、独立的图像管　

理服务器内置，无需转接即可实现Ｄｉｃｏｍ连接。在　机器使用过程中，我们发现ＣＲ８５０的常见故障是　

ＩＰ板卡板，而ＤｒｙＶｉｅｗ８１５０干式激光相机常见故障　

是卡片，解决的办法我想各位同行都有不同的对　策，而在长期的使用与维修中我们还发现其他一些　

故障，现介绍给同行供参考。　１柯达ＣＲ８５０故障　故障一：从主程序进人扫描ＩＰ板，有时扫描　

■回魍国嘧国　

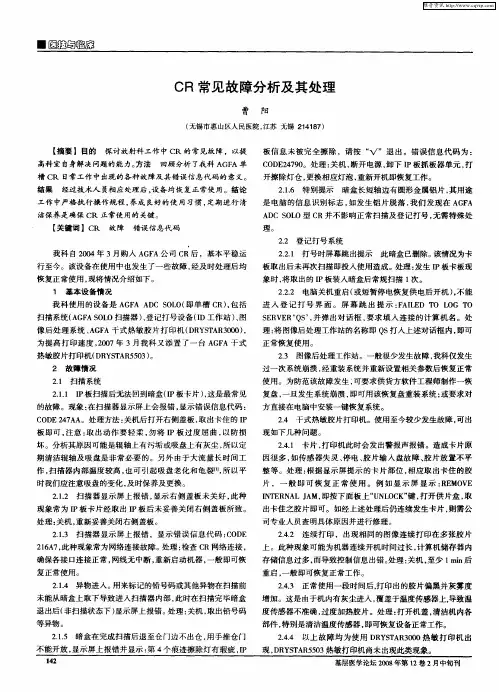

ＣＲ常见故障分析及其处理　曹　阳　（无锡市惠山区人民医院，江苏无锡２１４１８７）　【摘要ｌ目的探讨放射科工作中ＣＲ的常见故障，以提　高科室自身解决问题的能力。方法　回顾分析了我科ＡＧＦＡ单　槽ＣＫ日常工作中出现的各种故障及其错误信息代码的意义。　结果经过技术人员相应处理后，设备均恢复正常使用。结论　工作中严格执行操作规程，养成良好的使用习惯，定期进行清　洁保养是确保ｃＲ正常使用的关键。　【关键词】ＣＫ故障错误信息代码　我科自２００４年３月购入ＡＧＦＡ公司ＣＲ后，基本平稳运　行至今。该设备在使用中也发生了一些故障，经及时处理后均　恢复正常使用，现将情况介绍如下。　１基本设备情况　我科使用的设备是ＡＧＦＡ　ＡＤＣ　ＳＯＬＯ（即单槽ＣＲ），包括　扫描系统（ＡＧＦＡ　ＳＯＬＯ扫描器）、登记打号设备（ＩＤ工作站）、图　像后处理系统、ＡＧＦＡ干式热敏胶片打印机（ＤＲＹＳＴＡＲ３０００），　为提高打印速度，２００７年３月我科又添置了一台ＡＧＦＡ干式　热敏胶片打印机（ＤＲＹＳＴＡＲ５５０３）。　２故障情况　２．１扫描系统　２，１．１　ＩＰ板扫描后无法回到暗盒（ＩＰ板卡片），这是最常见　的故障。现象：在扫描器显示屏上会报错，显示错误信息代码：　ＣＯＤＥ　２４７ＡＡ。处理方法：关机后打开右侧盖板，取出卡住的ＩＰ　板即可，注意：取出动作要轻柔，勿将ＩＰ板过度屈曲，以防损　坏。分析其原因可能是辊轴上有污垢或吸盘上有灰尘，所以定　期清洁辊轴及吸盘是非常必要的。另外由于大流量长时间工　作，扫描器内部温度较高，也可引起吸盘老化和龟裂【ｌ１，所以平　时我们应注意吸盘的变化，及时保养及更换。　２．１．２扫描器显示屏上报错，显示右侧盖板未关好，此种　现象常为ＩＰ板卡片经取出ＩＰ板后未妥善关闭右侧盖板所致。　处理：关机，重新妥善关闭右侧盖板。　２．１．３扫描器显示屏上报错，显示错误信息代码：ＣＯＤＥ　２１６Ａ７，此种现象常为网络连接故障。处理：检查ＣＲ网络连接，　确保各接口连接正常，网线无中断，重新启动机器，一般即可恢　复正常使用。　２．１．４异物进入。用来标记的铅号码或其他异物在扫描前　未能从暗盒上取下导致进入扫描器内部，此时在扫描完毕暗盒　退出后（非扫描状态下）显示屏上报错。处理：关机，取出铅号码　等异物。　２．１．５暗盒在完成扫描后退至仓门边不出仓，用手推仓门　不能开放，显示屏上报错并显示：第４个痕迹擦除灯有瑕疵，ＩＰ　板信息未被完全擦除，请按“、／”退出。错误信息代码为：　ＣＯＤＥ２４７９０。处理：关机，断开电源，卸下ＩＰ板抓板器单元，打　开擦除灯仓，更换相应灯泡，重新开机即恢复工作。　２，１，６特别提示暗盒长短轴边有圆形金属铝片，其用途　是电脑的信息识别标志，如发生铝片脱落，我们发现在ＡＧＦＡ　ＡＤＣ　ＳＯＬＯ型ＣＲ并不影响正常扫描及登记打号，无需特殊处　理。　２，２登记打号系统　２．２．１打号时屏幕跳出提示此暗盒已删除。该情况为卡　板取出后未再次扫描即投入使用造成。处理：发生ＩＰ板卡板现　象时，将取出的ＩＰ板装入暗盒后常规扫描１次。　２．２．２电脑关机重启（或短暂停电恢复供电后开机），不能　进入登记打号界面。屏幕跳出提示：ＦＡＩＬＥＤ　ＴＯ　ＬＯＧ　ＴＯ　ＳＥＲＶＥＲ‘ＱＳ’，并弹出对话框，要求填入连接的计算机名。处　理：将图像后处理工作站的名称即Ｑｓ打入上述对话框内，即可　正常恢复使用。　２．３图像后处理工作站。一般很少发生故障，我科仅发生　过一次系统崩溃，经重装系统并重新设置相关参数后恢复正常　使用。为防范该故障发生，可要求供货方软件工程师制作一恢　复盘，一旦发生系统崩溃，即可用该恢复盘重装系统；或要求对　方直接在电脑中安装一键恢复系统。　２－４干式热敏胶片打印机。使用至今较少发生故障，可出　现如下几种问题。　２．４．１卡片，打印机此时会发出警报声报错。造成卡片原　因很多，如传感器失灵、停电、胶片输入盘故障、胶片放置不平　整等。处理：根据显示屏提示的卡片部位，相应取出卡住的胶　片，一般即可恢复正常使用。例如显示屏显示：ＲＥＭＯＶＥ　ＩＮＴＥＲＮＡＬ　ＪＡＭ，即按下面板上“ＵＮＬＯＣＫ”键，打开供片盒，取　出卡住之胶片即可。如经上述处理后仍连续发生卡片，则需公　司专业人员查明具体原因并进行修理。　２．４．２连续打印，出现相同的图像连续打印在多张胶片　上。此种现象可能为机器连续开机时间过长，计算机储存器内　存储信息过多，而导致控制信息出错。处理：关机，至少１　ｒａｉｎ后　重启，一般即可恢复正常工作。　２．４．３正常使用一段时间后，打印出的胶片偏黑并灰雾度　增加。这是由于机内有灰尘进入，覆盖于温度传感器上，导致温　度传感器不准确，过度加热胶片。处理：打开机盖，清洁机内各　部件，特别是清洁温度传感器，即可恢复设备正常工作。　２．４．４以上故障均为使用ＤＲＹＳＴＡＲ３０００热敏打印机出　现，ＤＲＹＳＴＡＲ５５０３热敏打印机尚未出现此类现象。　１４２　基层医学论坛２００８年第ｌ

CR设备保护与保养的探讨

【关键词】 数字设备；信息量；保护与保养

［摘 要］ 目的：提高CR设备的利用效率，使现代化数字设备运算机X线摄影(computedradiography，CR)CR为临床提供信息量大的图像。方式：通过对一台CR设备进行一系列的保护与保养方法，观看对照其前后的运行状况，打印图像信息量的改变。结果：CR设备运行良好，打印的图像信息量大。结论：该方法使CR设备的利用效率提高，减少了故障，延长了其利用寿命，节约了资金，值得推行。

［关键词］ 数字设备；信息量；保护与保养

Study of Maintenance of CR Equipment

Abstract：Objective To improve the using efficiency of

modem figure CR equipment and make it provide more information

image for Moving status of CR equipment and change of image

information printed were observed after one CR equipment was

The better CR equipment runs，the more information of imagewas

The measure made using efficiency of CR equipment improve，trouble reduce，using life prolong and was worth widely

spreading.

Key words：Figure equipment；Information；Maintenance

美国医学物理协会工作组(AAPMTGl0)报导［1］，截止到2000年9月全世界有5家公司制作CR系统，大约有7 000台CR系统在运行。我国是1996年开始引进CR设备的，此刻已有相当数量的CR设备在临床应用，很多县市级医院也引进了CR设备。因此如何提高CR设备的利用效率，打印出信息量大的图像，值得探讨。为此笔者尝试着对CR设备采取了一系列的保护保养方法。
