过滤器标准

空气过滤器效率规格比较表

一、空气过滤器的不同效率表示方法

当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。

最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。

1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：

初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa

中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa

高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa

亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa

高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa

超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa

2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：

按欧洲标准，粗效过滤器分为四级(G1~~G4)：

G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)

G2 效率 对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4)

G3 效率 对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5)

G4 效率 对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6) 中效过滤器分为两级(F5~~F6)：

F5 效率 对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10)

F6 效率 对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12)

空气过滤器产品知识简介

一、空气过滤器的不同效率表示方法

当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。

最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。

1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：

初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa

中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa

高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa

亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa

高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa

超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa

2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：

按欧洲标准，粗效过滤器分为四级(G1~~G4)：

G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)

G2 效率 对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4)

G3 效率 对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5)

G4 效率 对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)

中效过滤器分为两级(F5~~F6)： F5 效率 对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10)

F6 效率 对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12)

1/2

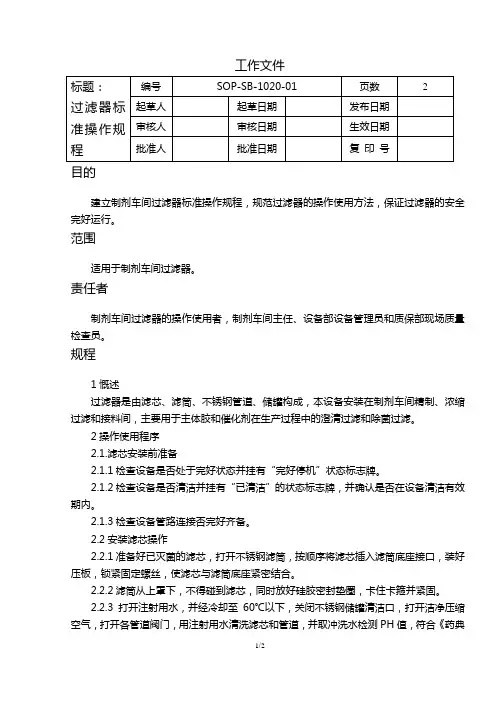

工作文件

标题：

过滤器标准操作规程 编号 SOP-SB-1020-01 页数 2

起草人 起草日期 发布日期

审核人 审核日期 生效日期

批准人 批准日期 复 印 号

目的

建立制剂车间过滤器标准操作规程，规范过滤器的操作使用方法，保证过滤器的安全完好运行。

范围

适用于制剂车间过滤器。

责任者

制剂车间过滤器的操作使用者，制剂车间主任、设备部设备管理员和质保部现场质量检查员。

规程

1慨述

过滤器是由滤芯、滤筒、不锈钢管道、储罐构成，本设备安装在制剂车间精制、浓缩过滤和接料间，主要用于主体胶和催化剂在生产过程中的澄清过滤和除菌过滤。

2操作使用程序

2.1.滤芯安装前准备

2.1.1检查设备是否处于完好状态并挂有“完好停机”状态标志牌。

2.1.2检查设备是否清洁并挂有“已清洁”的状态标志牌，并确认是否在设备清洁有效期内。

2.1.3检查设备管路连接否完好齐备。

2.2安装滤芯操作

2.2.1准备好已灭菌的滤芯，打开不锈钢滤筒，按顺序将滤芯插入滤筒底座接口，装好压板，锁紧固定螺丝，使滤芯与滤筒底座紧密结合。

2.2.2滤筒从上罩下，不得碰到滤芯，同时放好硅胶密封垫圈，卡住卡箍并紧固。

2.2.3打开注射用水，并经冷却至60℃以下，关闭不锈钢储罐清洁口，打开洁净压缩空气，打开各管道阀门，用注射用水清洗滤芯和管道，并取冲洗水检测PH值，符合《药典2005版》注射用水PH值检测要求为合格。

2.2.4过滤过程中，观察压力表,表压不得超过滤芯规定压力，否则会损坏滤芯。

2.2.5过滤结束后排空管道余液，关闭洁净压缩空气，打开呼吸器，泄去不锈钢储罐压力。打开滤筒取出滤芯，罩上滤筒并卡紧卡箍。

2.3.6从设备上取下“完好运行”的状态标志牌，同时挂上“完好停机”的状态标志牌。

2.3.7从设备上取下“已清洁”的状态标志牌，同时挂上“待清洁”的状态标志牌。

3.注意事项

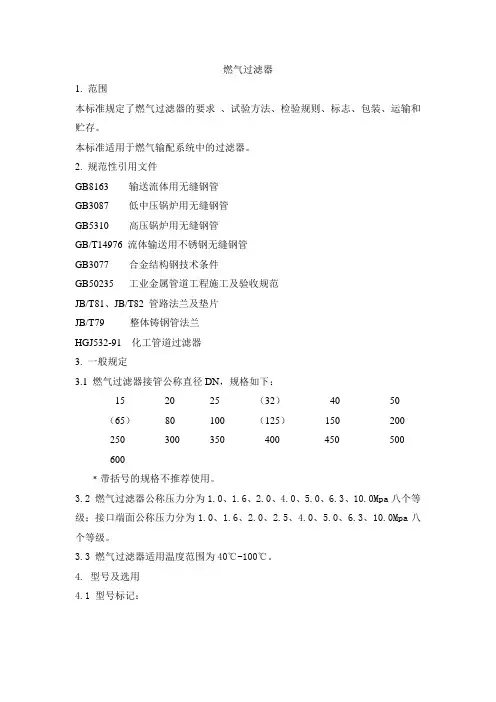

燃气过滤器

1. 范围

本标准规定了燃气过滤器的要求 、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于燃气输配系统中的过滤器。

2. 规范性引用文件

GB8163 输送流体用无缝钢管

GB3087 低中压锅炉用无缝钢管

GB5310 高压锅炉用无缝钢管

GB/T14976 流体输送用不锈钢无缝钢管

GB3077 合金结构钢技术条件

GB50235 工业金属管道工程施工及验收规范

JB/T81、JB/T82 管路法兰及垫片

JB/T79 整体铸钢管法兰

HGJ532-91 化工管道过滤器

3. 一般规定

3.1 燃气过滤器接管公称直径DN，规格如下：

15 20 25 （32） 40 50

（65） 80 100 （125） 150 200

250 300 350 400 450 500

600

﹡带括号的规格不推荐使用。

3.2 燃气过滤器公称压力分为1.0、1.6、2.0、4.0、5.0、6.3、10.0Mpa八个等级；接口端面公称压力分为1.0、1.6、2.0、2.5、4.0、5.0、6.3、10.0Mpa八个等级。

3.3 燃气过滤器适用温度范围为40℃-100℃。

4. 型号及选用

4.1 型号标记：

4.2 选用原则

4.2.1 过滤器类型及材质的选用、网目的大小及过滤面积的确定，应考虑些列因素：

①.泵的类型；

②.介质的性质、操作条件；

③.安装、操作、检修要求。

4.2.2 过滤器的公称压力应不低于设计压力；

4.2.3 过滤器不同公称压力等级的接口端面，其接管法兰及非法兰链接的接管尺寸应符合以下规定：
