水泥粉煤灰碎石桩检查记录表

水泥粉煤灰碎石桩（CFG）工程施工

一、主要施工步骤

1、设备进场及报验，场地平整。

2、测量放线。

3、桩机就位。

4、钻进至设计深度。

5、投料（停钻泵送混合料） 。

6、振动拔管（均匀拔管至桩顶 ）。

7、封顶。

8、桩机移位。

二、安全关注重点

1、桩机要平稳，防倾倒。

2、机长须经过专业管理部门考核取得操作证或驾驶证后上机（车）操作。

3、专职机长开机，严禁其他人上机操作。

4、严格遵守安全操作技术规 ，严禁酒后上岗操作。

5、禁止故障运行，不违规操作，杜绝机械和车辆事故 。

6、严禁违章指挥和违章作业。

7、减少噪声、废气等的污染排放。

三、质量控制要素

1、原材料质量检查及控制。

2、桩机垂直度控制。

3、桩位、桩顶、桩底标高的控制。

4、混合料坍落度控制。

四、其他注意事项

1、注意地质变化，发现不符，及时提出来。

2、雨季、台风季节注意人机安全。

3、减少污染源排放，文明施工。

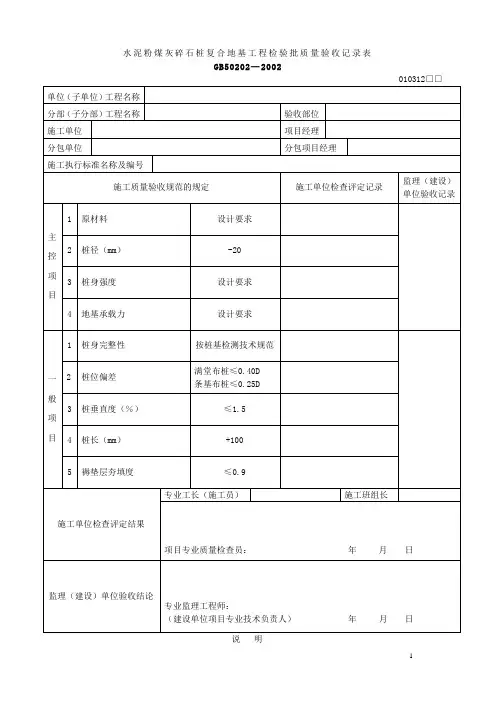

1 水泥粉煤灰碎石桩复合地基工程检验批质量验收记录表

GB50202—2002

010312□□

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 原材料 设计要求

2 桩径（mm） -20

3 桩身强度 设计要求

4 地基承载力 设计要求

一

般项目 1 桩身完整性 按桩基检测技术规范

2 桩位偏差 满堂布桩≤0.40D

条基布桩≤0.25D

3 桩垂直度（％） ≤1.5

4 桩长（mm） +100

5 褥垫层夯填度 ≤0.9

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日

说 明 2 010312

主控项目：

1、原材料质量。检查产品合格证或试验报告。符合设计要求。

2、桩径：-20mm。尺量检查或计算填充料量。-20mm是指个别断面。

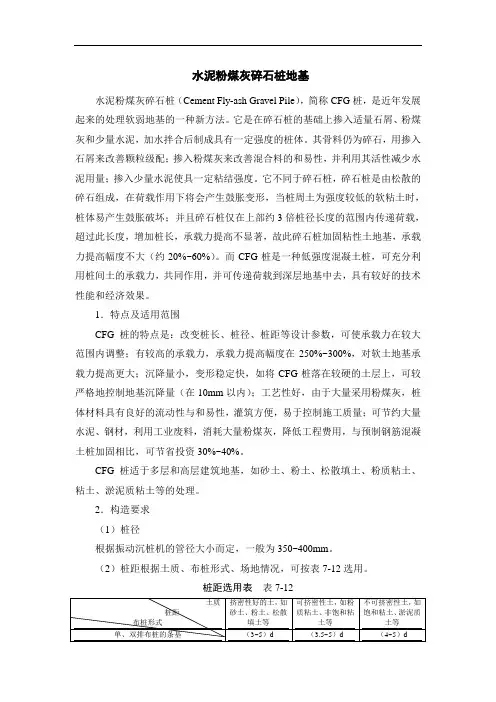

水泥粉煤灰碎石桩地基

水泥粉煤灰碎石桩（Cement Fly-ash Gravel Pile），简称CFG桩，是近年发展起来的处理软弱地基的一种新方法。它是在碎石桩的基础上掺入适量石屑、粉煤灰和少量水泥，加水拌合后制成具有一定强度的桩体。其骨料仍为碎石，用掺入石屑来改善颗粒级配；掺入粉煤灰来改善混合料的和易性，并利用其活性减少水泥用量；掺入少量水泥使具一定粘结强度。它不同于碎石桩，碎石桩是由松散的碎石组成，在荷载作用下将会产生鼓胀变形，当桩周土为强度较低的软粘土时，桩体易产生鼓胀破坏；并且碎石桩仅在上部约3倍桩径长度的范围内传递荷载，超过此长度，增加桩长，承载力提高不显著，故此碎石桩加固粘性土地基，承载力提高幅度不大（约20%~60%）。而CFG桩是一种低强度混凝土桩，可充分利用桩间土的承载力，共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。

1．特点及适用范围

CFG桩的特点是：改变桩长、桩径、桩距等设计参数，可使承载力在较大范围内调整；有较高的承载力，承载力提高幅度在250%~300%，对软土地基承载力提高更大；沉降量小，变形稳定快，如将CFG桩落在较硬的土层上，可较严格地控制地基沉降量（在10mm以内）；工艺性好，由于大量采用粉煤灰，桩体材料具有良好的流动性与和易性，灌筑方便，易于控制施工质量；可节约大量水泥、钢材，利用工业废料，消耗大量粉煤灰，降低工程费用，与预制钢筋混凝土桩加固相比，可节省投资30%~40%。

CFG桩适于多层和高层建筑地基，如砂土、粉土、松散填土、粉质粘土、粘土、淤泥质粘土等的处理。

2．构造要求

（1）桩径

根据振动沉桩机的管径大小而定，一般为350~400mm。

（2）桩距根据土质、布桩形式、场地情况，可按表7-12选用。

桩距选用表 表7-12

土质

桩距

布桩形式 挤密性好的土，如砂土、粉土、松散填土等 可挤密性土，如粉质粘土、非饱和粘土等 不可挤密性土，如饱和粘土、淤泥质土等

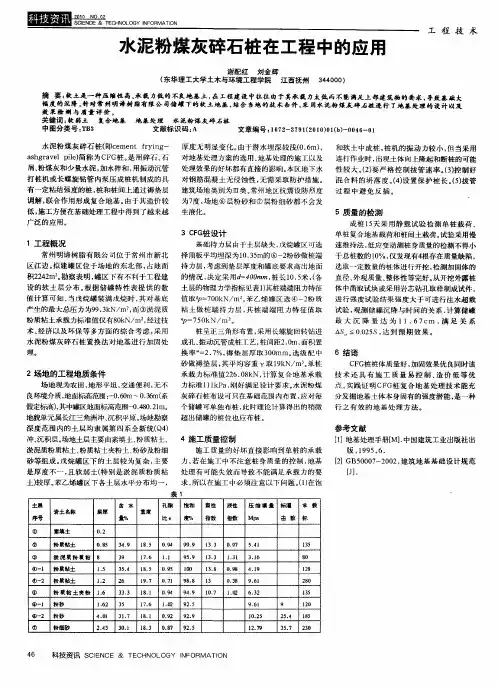

水泥粉煤灰碎石桩在工程中的应用　工程技术　谢配红刘金辉　（东华理工大学土木与环境工程学院　江西抚州　３４４０００）　摘．戛：软　是一　压缩　高、承戴力低的不良地基土，在工程建设中往往由于其承戴力太低而不能满足上部建筑物的要求，导致基础大　幅度的沉降。针对常州明谛树脂有限公司储罐下的软土地基，结合当地的技术条件，采用水泥粉煤灰碎石桩进行了地基处理的设计以及　效果检测与质量评价。　关键词：软弱土　复合地基　地基处理　水泥粉煤灰碎石桩　中图分类号：ＴＢ３　文献标识码：Ａ　文章编号：１６７２—３７９１（２０１０）０１（ｂ）一００４６—０１　水泥粉煤灰碎石桩（￣ｃｅｍｅｎｔ　ｆｒｙｉｎｇ－　ａｓｈｇｒａｖｅｌ　ｐｉｌｅ）简称为ＣＦＧ桩。是用碎石、石　屑、粉煤灰和少量水泥，加水拌和，用振动沉管　打桩机或长螺旋钻管内泵压成桩机制成的具　有一定粘结强度的桩，桩和桩间上通过褥垫层　调解，联合作用形成复合地基。由于其造价较　低，施工方便在基础处理工程中得到了越来越　广泛的应用。　１工程概况　常州明谛树脂有限公司位于常州市新北　区江边。拟建罐区位于场地的东北部，占地面　积２２４２ｍ２ｏ勘察表明，罐区下有不利于工程建　设的软土层分布。根据储罐特性表提供的数　值计算可知，当戊烷罐装满戊烷时，其对基底　产生的最大总压力为９９．３ｋＮ／ｍ２，而③淤泥质　粉质粘土承载力标准值仅有８０ｋＮ／ｍｚ，经过技　术、经济以及环保等多方面的综合考虑，采用　水泥粉煤灰碎石桩置换法对地基进行加固处　理　２场地的工程地质条件　场地现为农田，地形平坦，交通便利，无不　良环境介质，地面标高范围：－０．６０ｍ～０．３６ｍ（系　假定标高），其中罐区地面标高范Ｎ－ｏ．４８０．２１ｍ。　地貌单元属长江三角洲冲、沉积平原。场地勘察　深度范围内的土层均隶属第四系全新统（Ｑ４）　冲、沉积层。场地土层主要由素填土、粉质粘土、　淤泥质粉质粘土、粉质粘土夹粉土、粉砂及粉细　砂等组成。戊烷罐区下的土层较为复杂，主要　是厚度不一，且软弱土（特别是淤泥质粉质粘　土）较厚。苯乙烯罐区下各土层水平分布均一，　厚度无明显变化。由于潜水埋深较浅（０．６ｍ），　对地基处理方案的选用、地基处理的施工以及　处理效果的好坏都有直接的影响。本区地下水　对钢筋混凝土无侵蚀性，无需采取防护措施。　建筑场地类别为Ⅲ类。常州地区抗震设防烈度　为７度，场地⑥层粉砂和⑦层粉细砂都不会发　生液化。　３　ＣＦＧ桩设计　基础持力层由于土层缺失，戊烷罐区可选　择顶板平均埋深为１０．３５ｍ的⑥一２粉砂做桩端　持力层，考虑到垫层厚度和罐底要求高出地面　的情况，决定采用ｄ＝４ＯＯｍｍ，桩长１０．５米，（各　土层的物理力学指标见表１）其桩端端阻力特征　值取　＝７００ｋＮ／ｍ　。苯乙烯罐区选④一２粉质　粘土做桩端持力层，其桩端端阻力特征值取　＝７５０ｋＮ／ｍ　。　桩呈正三角形布置，采用长螺旋回转钻进　成孔、振动沉管成桩工艺，桩间距２．０ｍ，面积置　换率　＝２．７％，褥垫层厚取３００ｍｍ。选级配中　砂做褥垫层，其平均容重Ｙ取１９ｋＮ／ｍ　。单桩　承载力标准值２２６．０８ｋＮ，计算复合地基承载　力标准１　１　ｌｋＰａ，刚好满足设计要求。水泥粉煤　灰碎石桩布设可只在基础范围内布置，应对每　个储罐可单独布桩，此时理论计算得出的稍微　超出储罐的桩位也应布桩。　和软土中成桩，桩机的振动力较小，但当采用　连打作业时，出现土体向上隆起和断桩的可能　性较大。（２）要严格控制拔管速率。（３）控制好　混合料的坍落度。（４）设置保护桩长。（５）拔管　过程中避免反插。　５质量的检测　成桩１５天采用静载试验检测单桩载荷、　单桩复合地基载荷和桩间土载荷。试验采用慢　速维持法，低应变动测桩身质量的检测不得小　于总桩数的１０％，仅发现有４根存在质量缺陷，　选取一定数量的桩体进行开挖，检测加固体的　直径、外观质量、整体性等完好。从开挖外露桩　体中凿取试块或采用岩芯钻孔取样制成试件，　进行强度试验结果强度大干可进行注水超载　试验，观测储罐沉降与时间的关系．计算储罐　最大沉降量达为ｌ１．６　７　Ｃｍ，满足关系　ＡＳ　≤０．０２５Ｓ，达到预期效果。　６结语　ＣＦＧ桩桩体质量好，加固效果优良同时该　技术还具有施工质量易控制、造价低等优　点。实践证明ＣＦＧ桩复合地基处理技术能充　分发掘地基土体本身固有的强度潜能，是一种　行之有效的地基处理方法。　参考文献　４施工质量控制　［１】地基处理手册［Ｍ］．中国建筑工业出版社出　施工质量的好坏直接影响到单桩的承载　版，１９９５，６．　力，若在施工中不注意桩身质量的控制，地基　［２】ＧＢ５０００７－２００２，建筑地基基础设计规范　处理有可能失效而导致不能满足承载力的要　［Ｊ】．　求，所以在施工中必须注意以下问题。（１）在饱　表１　土层　含水　孔豫　饱和　塑性　液性　压缩模量　标灌　承载　岩土名称　屡厚　重度　序号　Ｉｔ＂／，　比ｅ　度％　指数　指数　Ｍ∞　击敛　椽　０　素填土　０．２　圆　协瑷帖土　０．８５　３４．９　１８．５　Ｏ．９４　９９．９　ｌ３．３　０．９７　５．ｄｌ　１３５　＠　淤泥质粉震桔　８　３９　ｎ．６　１．１　９５。９　ｌ３．３　ｊ．３　Ｊ　３．ｊ６　８０　０—１　扮质蛄土　１．５　３５．４　１８．５　０．９５　ｌ∞　Ｊ３．８　０．９８　４．ｊ９　Ｊ２８　０—２　扮质枯土　．２　２６　１９．７　Ｏ．７ｌ　９８．８　ｌ３　Ｏ。３８　９．６ｌ　２８０　０　粉质粘土央粉　Ｊ．６　３３．３　１８．Ｊ　Ｏ．９４　９４．９　１Ｏ．７　１．吃　６．３２　Ｊ　国一ｌ　粉砂　１．６２　３５　ｊ７．６　１．娌　９２．５　９．６ｌ　９　１２Ｏ　囝一２　枷砂　４．０ｊ　３１．７　Ｊ８．１　０．９２　９２．９　ＪＯ．２５　２５．４　ｌ８５　ｏ　粉细砂　２．４３　３Ｏ．ｊ　ｌ８．３　Ｏ，８７　９２．５　ｊ２．７９　３５．７　２３０　４６　科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩ
