Alloy Aluminium-铸造铝合金化学成分
Aluminium Alloy

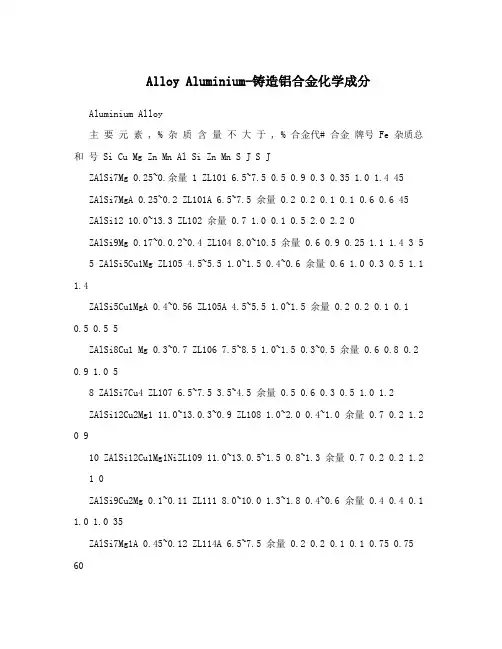

主 要 元 素 , % 杂 质 含 量 不 大 于 , % 合金代# 合金 牌号 Fe 杂质总和 号 Si Cu Mg Zn Mn Al Si Zn Mn S J S J
ZAlSi7Mg 0.25~0.余量 1 ZL101 6.5~7.5 0.5 0.9 0.3 0.35 1.0 1.4 45
ZAlSi7MgA 0.25~0.2 ZL101A 6.5~7.5 余量 0.2 0.2 0.1 0.1 0.6 0.6 45
ZAlSi12 10.0~13.3 ZL102 余量 0.7 1.0 0.1 0.5 2.0 2.2 0
ZAlSi9Mg 0.17~0.0.2~0.4 ZL104 8.0~10.5 余量 0.6 0.9 0.25 1.1 1.4 3 5
5 ZAlSi5Cu1Mg ZL105 4.5~5.5 1.0~1.5 0.4~0.6 余量 0.6 1.0 0.3 0.5 1.1
1.4
ZAlSi5Cu1MgA 0.4~0.56 ZL105A 4.5~5.5 1.0~1.5 余量 0.2 0.2 0.1 0.1
0.5 0.5 5
ZAlSi8Cu1 Mg 0.3~0.7 ZL106 7.5~8.5 1.0~1.5 0.3~0.5 余量 0.6 0.8 0.2
0.9 1.0 5
8 ZAlSi7Cu4 ZL107 6.5~7.5 3.5~4.5 余量 0.5 0.6 0.3 0.5 1.0 1.2
ZAlSi12Cu2Mg1 11.0~13.0.3~0.9 ZL108 1.0~2.0 0.4~1.0 余量 0.7 0.2 1.2
0 9
10 ZAlSi12Cu1Mg1NiZL109 11.0~13.0.5~1.5 0.8~1.3 余量 0.7 0.2 0.2 1.2
1 0
文件编号：JS-07-1101
铸造铝合金(AC4B)的化学成分与力学性能 单位名称:华茂铸造
版 次：A 部门名称:生产技术部
文件类型：材料标准 编制日期:2007.11.29 1. 化学成分（JIS H 5202-1999）
牌
号 化 学 成 分（%），不大于
Cu Si Mg Zn Fe Mn Ni Ti Pb Sn Cr Al
AC4B 2.0～4.0 7.0～10.0 0.5 1.0 1.0 0.5 0.35 0.20 0.20 0.10 0.20 余量
2. （金属型）的力学性能（JIS H 5202-1999）
牌 号 热处理类别（状态） 抗拉强度(MPA)，不小于 布氏硬度 (HB)，(10/500)
AC4B 铸造状态（F） 170 约80
—（完）—
分 发 部 门
质量管理部
铸造车间 编制：郝军 审核： 批准：

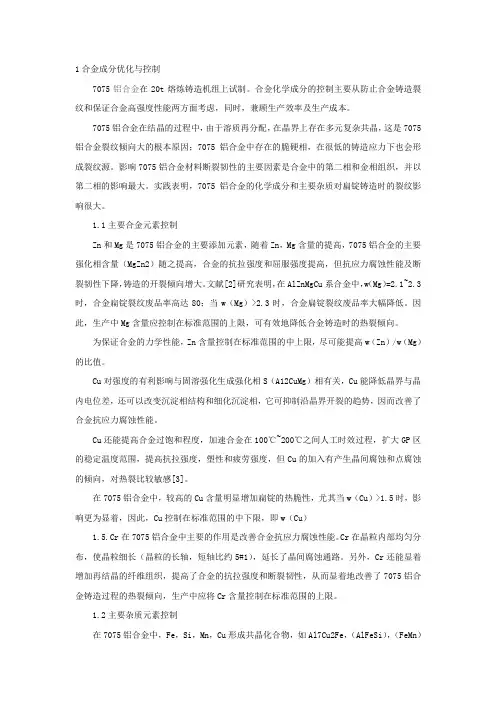

1合金成分优化与控制
7075铝合金在20t熔炼铸造机组上试制。合金化学成分的控制主要从防止合金铸造裂纹和保证合金高强度性能两方面考虑，同时，兼顾生产效率及生产成本。
7075铝合金在结晶的过程中，由于溶质再分配，在晶界上存在多元复杂共晶，这是7075铝合金裂纹倾向大的根本原因；7075铝合金中存在的脆硬相，在很低的铸造应力下也会形成裂纹源。影响7075铝合金材料断裂韧性的主要因素是合金中的第二相和金相组织，并以第二相的影响最大。实践表明，7075铝合金的化学成分和主要杂质对扁锭铸造时的裂纹影响很大。
1.1主要合金元素控制
Zn和Mg是7075铝合金的主要添加元素，随着Zn，Mg含量的提高，7075铝合金的主要强化相含量（MgZn2）随之提高，合金的抗拉强度和屈服强度提高，但抗应力腐蚀性能及断裂韧性下降，铸造的开裂倾向增大。文献[2]研究表明，在AlZnMgCu系合金中，w（Mg）=2.1~2.3时，合金扁锭裂纹废品率高达80；当w（Mg）>2.3时，合金扁锭裂纹废品率大幅降低。因此，生产中Mg含量应控制在标准范围的上限，可有效地降低合金铸造时的热裂倾向。
为保证合金的力学性能，Zn含量控制在标准范围的中上限，尽可能提高w（Zn）/w（Mg）的比值。
Cu对强度的有利影响与固溶强化生成强化相S（A12CuMg）相有关，Cu能降低晶界与晶内电位差，还可以改变沉淀相结构和细化沉淀相，它可抑制沿晶界开裂的趋势，因而改善了合金抗应力腐蚀性能。
Cu还能提高合金过饱和程度，加速合金在100℃~200℃之间人工时效过程，扩大GP区的稳定温度范围，提高抗拉强度，塑性和疲劳强度，但Cu的加入有产生晶间腐蚀和点腐蚀的倾向，对热裂比较敏感[3]。
在7075铝合金中，较高的Cu含量明显增加扁锭的热脆性，尤其当w（Cu）>1.5时，影响更为显着，因此，Cu控制在标准范围的中下限，即w（Cu）
铸造用铝合金之成份及特性
JIS ALCOA 化学成份％
规格 规格 Si Cu Mg Zn Fe Mn Ni Ti Sn Al
AC1A 195 1.2↓ 4.0 -
5.0 0.3↓ 0.3↓ 0.5↓ 0.3↓ - 0.25↓ - 余量
AC2A 108 4 - 5 3.5 -
4.5 0.2↓ 0.5↓ 0.8↓ 0.5↓ - 0.2↓ - 余量
AC2B 319 5 - 7 2 - 4 0.5↓ 1.0↓ 1.0↓ 0.5↓ 0.3↓ 0.2↓ - 余量
AC3A 13 10 - 13 0.2↓ 0.1↓ 0.3↓ 0.8↓ 0.3↓ - - - 余量
AC4A - 8 - 10 0.2↓ 0.4 -
0.8 0.2↓ 0.5↓ 0.3 -
0.8 - 0.2↓ - 余量
AC4B 380 7 - 10 2 - 4 0.5↓ 1.0↓ 1.0↓ 0.5↓ 0.3↓ 0.2↓ - 余量
AC4C 356 6.5
- 7.5 0.2↓ 0.2 -
0.4 0.3↓ 0.5↓ 0.3↓ - 0.2↓ - 余量
AC4D 355 4.5
- 5.5 1.0 -
1.5 0.4 -
0.6 0.3↓ 0.6↓ 0.5↓ - 0.2↓ - 余量
AC5A 142 0.6↓ 3.5 -
4.5 1.2 -
1.8 0.1↓ 0.8↓ 0.3↓ 1.7- 2.3 0.2↓ - 余量
AC7A 214 0.3↓ 0.1↓ 3.5 -
1.5 0.1↓ 0.4↓ 0.6↓ - 0.2↓ - 余量
AC7B 220 0.3↓ 0.1↓ 9.5 - 11 0.1↓ 0.4↓ 0.1↓ - 0.2↓ - 余量
AC8A A132 11 - 13 0.8 -
1.3 0.7 -
1.3 0.1↓ 0.8↓ 0.1↓ 1.0- 2.5 0.2↓ - 余量
AC8B - 8.5 -
10.5 2-4 0.5 -
