屋面网架施工方案

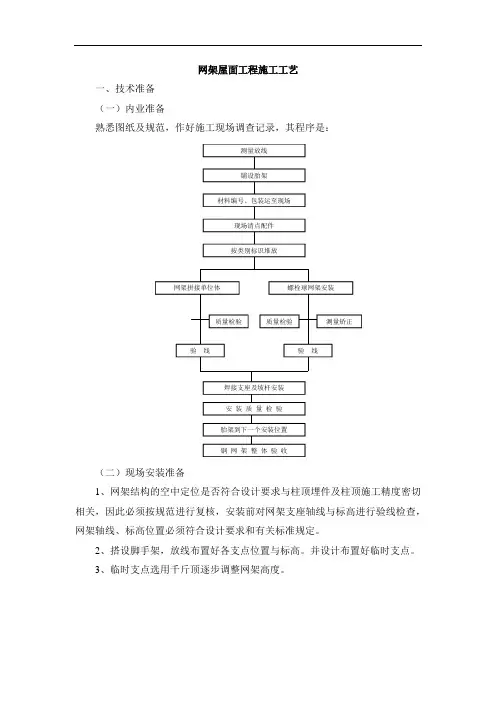

网架屋面工程施工工艺

一、技术准备

（一）内业准备

熟悉图纸及规范，作好施工现场调查记录，其程序是：

（二）现场安装准备

1、网架结构的空中定位是否符合设计要求与柱顶埋件及柱顶施工精度密切相关，因此必须按规范进行复核，安装前对网架支座轴线与标高进行验线检查，网架轴线、标高位置必须符合设计要求和有关标准规定。

2、搭设脚手架，放线布置好各支点位置与标高。并设计布置好临时支点。

3、临时支点选用千斤顶逐步调整网架高度。

焊接支座及坡杆安装

安 装 质 量 检 验

胎架到下一个安装位置

钢 网 架 整 体 验 收 铺设胎架

螺栓球网架安装 网架拼接单位体 按类别标识堆放 现场清点配件 材料编号、包装运至现场

测量矫正 质量检验 质量检验

验 线 验 线 测量放线

二、脚手架搭设质量控制要求

1、脚手架搭设前，工程技术负责人应按规程和施工组织设计要求向搭设和使用人员做技术和安全作业要求的交底。

2、对钢管、配件、加固件应按规范要求进行检查、验收；严禁使用不合格的脚手架和配件。

3、对脚手架的搭设场地应进行清理、平整，并做好排水。

4、地基基础施工应按规范规定和施工组织设计要求进行。

5、基础上应先弹出钢管立杆位置线，垫板、底座安放位置应准确。

6、纵横向扫地杆距底座上表面不大于200mm,立杆接长除顶层、顶步可采用搭接外，其余各层、各步接头必须采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内。

7、纵、横向水平杆接长宜采用对接扣件连接，也可采用搭接。对接扣件应交错布置，两根相邻水平杆的接头不宜设置在同步或同跨内，搭接长度不应小于500mm，并用两只以上的转扣件扣牢。

8、剪刀撑与地面的倾角宜在45°～60°之间,剪刀撑跨越立杆的最多根数≤7,纵横向中间各道剪刀撑之间的净距≤12m,四周悬挑尺寸≤1.6m.

9、架顶承载杆采用Φ48×3.5钢管,间距≤400mm,为了保证架顶刚度,在承载杆的顶层横杆中部用斜支撑加固.承载杆上方满铺安全平网,安全平网上方满铺竹片脚手板.

球形网架屋面施工方案

一、项目概述

球形网架屋面是一种创新的建筑形式，它以球形网架结构为基础，搭建在建筑物的顶部，形成一个独特的屋面空间。该屋面结构具有轻巧、美观、耐候等特点，适用于各类建筑物，如体育场馆、会展中心、商业综合体等。

本文档将详细介绍球形网架屋面施工方案，包括施工准备、施工步骤、材料选用等内容，以帮助施工团队高效、安全地完成施工任务。

二、施工准备

在开始球形网架屋面的施工前，需要做以下准备工作：

1. 确定设计方案：根据建筑物的需求和使用功能，确定球形网架屋面的设计方案，并与设计师、工程师进行充分的沟通和确认。

2. 确认材料供应：选择合适的材料供应商，保证材料的质量和供货的及时性。 3. 准备施工设备：根据施工方案，准备好必要的施工设备和工具，例如吊车、脚手架、起重机等。

4. 安全防护：确保工地的安全防护措施到位，包括施工区域的围挡、安全标识、施工人员的安全帽、安全绳等。

三、施工步骤

球形网架屋面的施工可以分为以下几个步骤：

1. 地基施工

球形网架屋面的地基是支撑整个结构的基础，因此地基的施工非常重要。

1. 确定地基位置：根据设计方案和现场情况，确定地基的位置，并标注出来。

2. 地基开挖：按照设计要求，开挖地基，并清理废料和杂物。

3. 地基加固：根据土壤的承载能力，进行地基的加固，常用的方法有桩基、地下连续墙等。 2. 钢结构制作与安装

球形网架屋面的主要结构是钢结构，其制作和安装一般包括以下步骤：

1. 材料准备：将所需的钢材送至制作现场，并进行清点和验收。

2. 制作球面网架：根据设计图纸和要求，将钢材进行切割、焊接、拼装等工艺，制作出球面网架的基础骨架。

3. 球面网架安装：将制作好的球面网架逐层安装到地基上，并通过螺栓、焊接等方式进行连接固定。

3. 屋面覆盖材料安装

球形网架屋面的覆盖材料一般选择轻质、防水的材料，常用的有PVC膜、聚碳酸酯板等。

1. 材料选用：根据设计方案和要求，选择合适的屋面覆盖材料，并对材料进行验收。 2. 屋面覆盖材料安装：将屋面覆盖材料按照设计要求逐层安装到球面网架上，并进行固定。

屋面网架施工方案(全面完整版)

(可以直接使用，可编辑 全面完整版资料，欢迎下载） 中节能（临沂）环保能源

生活垃圾、污泥焚烧综合提升改扩建项目

钢结构、网架工程

施

工

组

织

设

计

编 制：梁先锋 （技术负责人）

审 核：王再意 （项目经理）

审 批：王虎龙 (技术总工）

徐州通域空间结构

2021年 12月 28日

目 录

第一章 工程概况及编制依据3

一、 工程概况3

二、编制依据及施工重点、难点4

第二章 施工总体部署及协调管理5

一、施工组织指导原则5

二、施工组织部署6

三、施工平面图7

四、场地设置8

五、施工用水方案10

六、施工用电及施工进度计划10

七、劳动力计划与管理9

第三章 钢结构网架施工技术及施工方案12

一、网架结构构件的加工工艺12

二、钢网架安装施工方案30

三、屋面的安装施工技术及措施47

四、钢骨架轻型屋面板安装工艺55

五、工程验收质量要求58

第四章 工程质量及质量保证措施59

一、工程施工质量方针59 二、工程质量标准59

三、分部分项工程质量目标59

四、各主要分项工程质量技术保证措施60

第五章、安全施工保证措施61

一、安全管理方针和目标61

二、安全保证体系 （见下页）61

三 安全生产防护措施61

第六章、文明施工保证措施71

一、文明施工目标71

二、场容场貌管理措施72

三、周围环境保洁措施72

四、地下设施施工的管理措施72

第七章 季节性施工技术措施73

一、防大风施工措施73

二、雨季施工措施73

三、冬季施工措施61

第八章 材料管理、成品、设备保护措施75

一、材料管理77

二、成品及设备保护措施78

第九章 环境保护措施79

一、指导原则79 二、保护措施79

第十章 应该预案79

第十一章 售后服务承诺68

第一章 工程概况及编制依据

一、 工程概况

工程名称：中节能（临沂）环保能源生活垃圾、污泥焚烧综合提升改扩建项目钢结构、网架工程

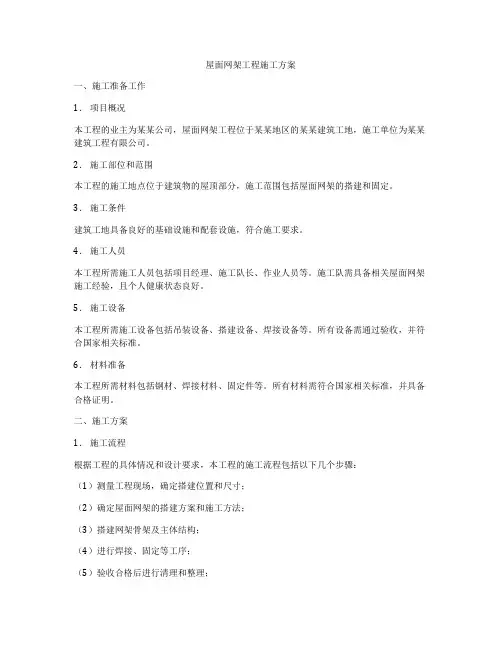

屋面网架工程施工方案

一、施工准备工作

1． 项目概况

本工程的业主为某某公司，屋面网架工程位于某某地区的某某建筑工地，施工单位为某某建筑工程有限公司。

2． 施工部位和范围

本工程的施工地点位于建筑物的屋顶部分，施工范围包括屋面网架的搭建和固定。

3． 施工条件

建筑工地具备良好的基础设施和配套设施，符合施工要求。

4． 施工人员

本工程所需施工人员包括项目经理、施工队长、作业人员等。施工队需具备相关屋面网架施工经验，且个人健康状态良好。

5． 施工设备

本工程所需施工设备包括吊装设备、搭建设备、焊接设备等。所有设备需通过验收，并符合国家相关标准。

6． 材料准备

本工程所需材料包括钢材、焊接材料、固定件等。所有材料需符合国家相关标准，并具备合格证明。

二、施工方案

1． 施工流程

根据工程的具体情况和设计要求，本工程的施工流程包括以下几个步骤：

（1）测量工程现场，确定搭建位置和尺寸；

（2）确定屋面网架的搭建方案和施工方法；

（3）搭建网架骨架及主体结构；

（4）进行焊接、固定等工序；

（5）验收合格后进行清理和整理； （6）工程竣工。

2． 施工工艺和方法

（1）搭建网架骨架及主体结构

按照设计要求和相关规范要求，采用专业搭建设备和技术，按照搭建方案和施工图纸进行搭建。

（2）焊接、固定等工序

进行焊接、固定等工序时，需严格按照焊接工艺要求，选择合适的焊接方法和材料，并进行焊接监控和验收。

（3）验收和清理

搭建网架主体结构完成后，需进行验收，确保工程质量符合相关要求。验收合格后，进行清理整理，准备竣工。

3． 施工安全措施

（1）作业人员必须具备相关证书和资质，且必须佩戴防护用具；

（2）作业现场需设置明显的警示标识，避免入侵作业区域；

（3）吊装设备、搭建设备等均需定期检查和维护，确保工作安全；

（4）工程主体结构搭建完成后，需进行稳固性检查，确保工程安全。

4． 施工质量控制

（1）负责施工方案制定，确保施工方案符合设计要求和施工规范；
