钢结构厂房验收流程详解

钢结构厂房施工流程

浏览次数：489次悬赏分：0 | 提问时间：2011-1-19 08:55 | 提问者：tmkmiss

其他回答 共2条

钢结构施工流程、检验细则

钢结构主要施工工艺流程如下：

施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。

一、施工放线

（1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。

（2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。

（3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。

（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。

二、基础混凝土内预埋螺栓

（1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。

（2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。

（3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。以避免预埋累栓的位移及标高的改变。

（4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。

三、钢结构加工制作

工艺过程：

1.下料图单

①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。

②质量检测标准：

应符合设计要求及国家现行标准的规定。

③检验方法：

检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。

2.放样、号料

①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。

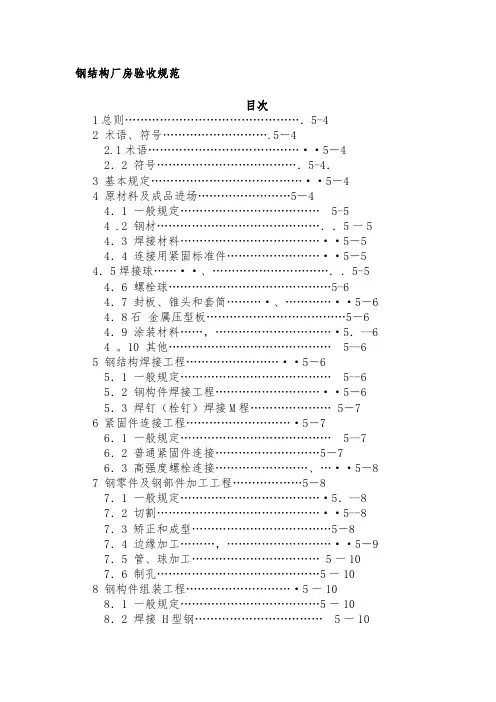

钢结构厂房验收规范

目次

1总则………………………………………．5-4

2术语、符号……………………….5－4

2.1术语…………………………………··5－4

2．2符号………………………………．5-4．

3基本规定…………………………………··5－4

4原材料及成品进场……………………5－4

4．1一般规定………………………………5-5

4.2钢材……………………………………．．5一5

4．3焊接材料………………………………··5－5

4．4连接用紧固标准件……………………··5－5

4．5焊接球……··、…………………………．．5-5

4．6螺栓球……………………………………5-6

4．7封板、锥头和套筒………·、…………··5－6

4．8石金属压型板………………………………5－6

4．9涂装材料……，…………………………·5．--6

4。10其他……………………………………5--6

5钢结构焊接工程……………………··5－6

5．1一般规定…………………………………5--6

5．2钢构件焊接工程………………………··5－6

5．3焊钉（栓钉）焊接M程…………………5－7

6紧固件连接工程………………………·5－7

6．1一般规定…………………………………5--7

6．2普通紧固件连接………………………5－7

6．3高强度螺栓连接……………………、…··5－8

7钢零件及钢部件加工工程………………5－8

7．1一般规定………………………………·5．--8

7．2切割……………………………………··5--8

7．3矫正和成型………………………………5－8

7．4边缘加工………，………………………··5－9

7．5管、球加工……………………………5一10

7．6制孔……………………………………5一10

8钢构件组装工程………………………·5一10

8．1一般规定………………………………5一10

8．2焊接H型钢……………………………5一108．3组装…………………………………··5一10

生鲜食品加工配送基地项目

钢结构厂房工程

主体工程质量自评报告

编制人：

项目经理：

施工单位：山西省宏图建设工程有限公司

2013年9月15日

一、工程概况

生鲜食品加工配送基地项目位于太原市阳曲县黄寨镇柏井村。本工程由山西省宏图建设工程有限公司承建，由山西中方森特建筑设计研究院设计，由山西工和建设项目管理有限公司监理。

本工程的结构为单跨单层门式结构，长84.24米，跨度为30.24米，总建筑面积为2547.42m2。主要构件有钢柱、门式钢梁、钢架梁、柱间钢支撑、C型檩条，屋面彩板等。车间屋面为超细玻璃棉夹芯金属压型彩钢板；双坡，内天沟，PVC落水管引入室外排水,外墙和室内隔墙均为240mm厚机红砖墙。本工程建筑结构安全等级为二级，耐火等级为二级，抗震设防烈度为8度。

二、工程质量

本工程结构工程于2013年7月开工，2013年9月5日完成车间主体工程。我单位在施工前组织施工技术人员认真熟悉施工图纸，编制施工组织设计，并对施工班组进行质量技术和安全技术交底。在甲方及监理单位监督管理下，严格按照施工图纸及规范要求进行施工。钢结构安装前，对建筑的定位轴线、平面封闭角、屋面层柱的位置、混凝土基础标高、地脚螺栓位置等进行复验。加工制作过程中从下料到预拼装专人负责，检查合格后方可进行施焊。本工程的预埋地脚螺栓采用φ25的圆钢、柱子的截面尺寸为H300~800x300x10x12,钢梁截面尺寸为

H950~500x250x8x12、H500~700x250x8x12均采用Q235的钢板、大六角头摩擦型高强度螺栓（10.9级）、防腐涂料、面漆等均有出厂合格证及检测报告。地脚螺栓轴线、标高、预埋情况符合要求。钢构件零部件加工、组装、焊接、预拼装、紧固件连接、安装及涂料涂装等符合设计及规范要求。喷砂除锈、防腐涂料符合要求。所用钢板原材料有复试检验报告，所用焊缝有超声波检测报告，均符合要求。

钢结构厂房验收标准

钢结构厂房验收是对建造的钢结构厂房进行检查、测试及沟通，以确保其符合设计要求和相关标准的过程。以下是钢结构厂房验收标准的相关参考内容。

1. 钢结构材料验收：

- 检查钢材进货合格证明文件，包括钢材的牌号、规格、质量等级、厂家名称等信息，确认符合设计要求；

- 检查钢材的外观质量，如有明显裂纹、破损等缺陷的应及时予以整改或更换；

- 通过随机抽样，对钢材进行化学成分分析及力学性能测试，确保其符合国家标准或相关规范要求。

2. 钢结构制作质量验收：

- 检查钢构件制作和安装图纸，确认构件尺寸、连接方式等符合设计要求；

- 检查钢构件的焊接质量，如焊缝的均匀性、连续性、无裂纹、气孔、夹渣等；

- 检查钢构件的表面防腐处理，如喷涂的涂层质量、防锈膜的厚度等；

- 检查钢结构的整体安装质量，如构件之间的连接紧固，基础铺设是否平整等。

3. 钢结构厂房验收性能测试：

- 对钢结构厂房进行静荷载试验，模拟厂房在正常使用情况下的受力情况，检查结构的变形情况、振动情况等；

- 检查厂房围护墙体的隔热、防水、防潮、隔音等性能； - 检查厂房内部通风、照明、消防系统等设施的安装和性能；

- 对钢结构厂房进行地震动力学试验，检查其抗震性能。

4. 钢结构厂房验收文件：

- 编制钢结构厂房验收报告，记录各项检查、测试结果及评定情况；

- 提供相关证明文件、检验报告、质量合格证等，以备日后使用；

- 编制钢结构厂房技术档案，包括厂房设计图纸、施工图纸、材料文件、施工记录等。

以上是钢结构厂房验收标准的相关参考内容，这些内容可用作编写验收规范的基础，以确保钢结构厂房的质量和安全性能符合设计要求和相关标准。
