冲压模复习题答案选择

冲压工艺及冲模设计试卷及答案

IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】

一填空题每空一分，共计15分

1．精冲时，剪切区内的金属处于三向（）应力状态，从而提高了材料的（）。

2．弹压卸料板具有（）和（）的双重作用。。

3．挡住条料搭边或冲孔件轮廓以限制条料送进距离的定位零件称为（）

4．由于凸、凹模间隙的存在，冲孔件小端尺寸等于（）尺寸

5．屈强比s/b越（），板料由屈服到破裂的塑性变形阶段越长，有利于冲压成形。

6．搭边和余料是与排样形式和冲压方式有关的废料，属于（）废料。

7．采用定距侧刃时，侧刃切边工序与首次冲孔同时进行，以便控制送料（）。

8．当作用于毛坯变形区内压应力的绝对值最大时，在这个变形方向上一定是（）变形。

9．导板式落料模的上模回程时不允许凸模（）导板，以保证对凸模的（）作用。

10．固定卸料板结构也称为（）卸料装置，常用于较()、厚度较()、精度要求不高的工件卸料。

二单项选择题每题2分共计20分

1.冲裁变形过程中的塑性变形阶段形成了___________。

A、光亮带B、毛刺C、断裂带

2.模具的压力中心就是冲压力___________的作用点。

A、最大分力B、最小分力C、合力

3.导板模中，要保证凸、凹模正确配合，主要靠__________导向。

A、导筒B、导板C、导柱、导套

4.平端面凹模拉深时，坯料不起皱的条件为t/D__________。

A、≥～(m一l)B、≤～(l/m一l)

C、≥～(1一m)D、≥～(l/m+l)

5.分开加工的凸模、凹模，为了保证凸模与凹模的冲裁间隙，它们的制造公差必须满足的条件是__________。

A、ZZdpminmaxB、ZZdpminmax

C、ZZdpminmax

一 填空题 每空一分，共计15分

1．精冲时，剪切区内的金属处于三向（ ）应力状态，从而提高了材料的（ ） 。

2．弹压卸料板具有（ ）和 （ ）的双重作用。。

3．挡住条料搭边或冲孔件轮廓以限制条料送进距离的定位零件称为（ ）

4．由于凸、凹模间隙的存在，冲孔件小端尺寸等于（ ）尺寸

5．屈强比s/b越（ ），板料由屈服到破裂的塑性变形阶段越长，有利于冲压成形。

6．搭边和余料是与排样形式和冲压方式有关的废料，属于（ ）废料。

7．采用定距侧刃时，侧刃切边工序与首次冲孔同时进行，以便控制送料（ ）。

8．当作用于毛坯变形区内压应力的绝对值最大时，在这个变形方向上一定是（ ）变形。

9．导板式落料模的上模回程时不允许凸模（ ）导板 ，以保证对凸模的

（ ）作用。

10．固定卸料板结构也称为 （ ）卸料装置，常用于较( ) 、厚度较( ) 、精度要求不高的工件卸料。

二 单项选择题 每题 2分 共计20分

1. 冲裁变形过程中的塑性变形阶段形成了___________。

A、光亮带 B、毛刺 C、断裂带

2. 模具的压力中心就是冲压力___________的作用点。

A、最大分力 B、最小分力 C、合力

3. 导板模中，要保证凸、凹模正确配合，主要靠_____ _____导向。

A、导筒 B、导板 C、导柱、导套

4. 平端面凹模拉深时，坯料不起皱的条件为t/D __________ 。

A、≥(0.09 ～ 0.17)(m一l) B、 ≤(0.09 ～ 0.17)(l/m一l)

C 、 ≥ (0.09 ～0.017)(1一m) D、≥(0.09 ～ 0.17)(l/m+l)

5. 分开加工的凸模、凹模，为了保证凸模与凹模的冲裁间隙，它们的制造公差必须满足的条件是__________。

《冲压模设计》第 1 页 共 2 页（A卷）

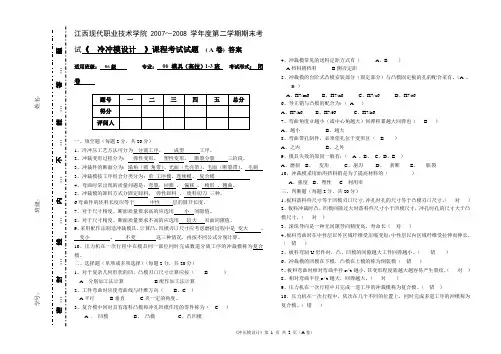

江西现代职业技术学院2007～2008学年度第二学期期末考试《 冷冲模设计 》课程考试试题 ( A卷) 答案

适用班级： 06级 专业： 06 模具（高技）1-3班 考试形式： 闭卷

题号 一 二 三 四 五 总分

得分

评阅人

一、填空题（每题2分，共20分）

1、冷冲压工艺方法可分为 分离工序、 成型 工序。

2、冲裁变形过程分为： 弹性变形、 塑性变形、 断裂分裂 三阶段。

3、冲裁件的断面分为：塌角（圆 角带）、光面（光亮带）、毛面（断裂带）、 毛刺

3、冲裁模按工序组合分类分为：单 工序模、连续模、 复合模

4、弯曲时常出现的质量问题是：弯裂、回弹 、 偏移 、 畸形 、翘曲。

5、冲裁模的卸料方式分固定卸料、 弹性卸料 、 废料切刀 三种。

6弯曲件的坯料长度应等于 中性 层的展开长度。

7、对于尺寸精度、断面质量要求高的应选用 小 间隙值。

8、对于尺寸精度、断面质量要求不高的应选用 较大 双面间隙值。

9、采用配作法制造冲裁模具，计算凸、凹模刃口尺寸应考虑磨损过程中是 变大 、

变小 、 不变 这三种情况，再按不同公式分别计算。

10、压力机在一次行程中在模具同一部位同时完成数道分离工序的冲裁模称为复合

模。

二、选择题（单项或多项选择）（每题2分，共20分）

1、对于复杂几何形状的凹、凸模刃口尺寸计算应按（ B ）

A 分别加工法计算 B配作加工法计算

2、工件弯曲时应使弯曲线与纤维方向（ B、C ）

A平行 B垂直 C夹一定的角度。

3、复合模中同时具有落料凸模和冲孔凹模作用的零件称为（ C ）

A 、 凹模 B、 凸模 C、凸凹模

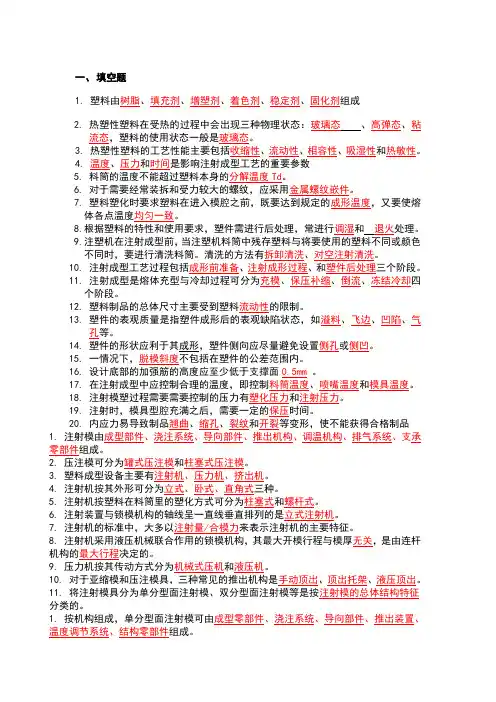

一、 填空题

1. 塑料由树脂、填充剂、增塑剂、着色剂、稳定剂、固化剂组成

2. 热塑性塑料在受热的过程中会出现三种物理状态：玻璃态 、高弹态、粘流态，塑料的使用状态一般是玻璃态。

3. 热塑性塑料的工艺性能主要包括收缩性、流动性、相容性、吸湿性和热敏性。

4. 温度、压力和时间是影响注射成型工艺的重要参数

5. 料筒的温度不能超过塑料本身的分解温度Td。

6. 对于需要经常装拆和受力较大的螺纹，应采用金属螺纹嵌件。

7. 塑料塑化时要求塑料在进入模腔之前，既要达到规定的成形温度，又要使熔体各点温度均匀一致。

8.根据塑料的特性和使用要求，塑件需进行后处理，常进行调湿和 退火处理。

9.注塑机在注射成型前，当注塑机料筒中残存塑料与将要使用的塑料不同或颜色不同时，要进行清洗料筒。清洗的方法有拆卸清洗、对空注射清洗。

10. 注射成型工艺过程包括成形前准备、注射成形过程、和塑件后处理三个阶段。

11. 注射成型是熔体充型与冷却过程可分为充模、保压补缩、倒流、冻结冷却四个阶段。

12. 塑料制品的总体尺寸主要受到塑料流动性的限制。

13. 塑件的表观质量是指塑件成形后的表观缺陷状态，如溢料、飞边、凹陷、气孔等。

14. 塑件的形状应利于其成形，塑件侧向应尽量避免设置侧孔或侧凹。

15. 一情况下，脱模斜度不包括在塑件的公差范围内。

16. 设计底部的加强筋的高度应至少低于支撑面0.5mm 。

17. 在注射成型中应控制合理的温度，即控制料筒温度、喷嘴温度和模具温度。

18. 注射模塑过程需要需要控制的压力有塑化压力和注射压力。

19. 注射时，模具型腔充满之后，需要一定的保压时间。

20. 内应力易导致制品翘曲、缩孔、裂纹和开裂等变形，使不能获得合格制品

1. 注射模由成型部件、浇注系统、导向部件、推出机构、调温机构、排气系统、支承零部件组成。

2. 压注模可分为罐式压注模和柱塞式压注模。

3. 塑料成型设备主要有注射机、压力机、挤出机。
