油缸的工作原理

单向油缸的工作原理

单向油缸是一种常用的液压元件，主要由缸体、活塞和单向阀组成。其工作原理如下：

1. 初始状态下，单向阀处于关闭状态，油缸中的油液无法流出或流入。

2. 当液压泵向油缸供油时，油液从单向阀的进油口进入油缸内部。活塞被迫向前移动，推动被连接的工作物体执行工作任务。

3. 当液压泵停止向油缸供油，油液无法再次进入油缸。此时，单向阀关闭，油液被困在油缸中，活塞停止移动。

4. 当需要使活塞回到初始位置时，可以通过开启单向阀的泄压口，油液能够顺畅地从油缸中流出，活塞被外力推动向后移动，实现回程。

通过以上工作原理，单向油缸能够实现单向输送油液的功能。它主要应用于需要实现单向运动的机械装置中，如提升机、挖掘机等。在液压系统中，单向油缸通常与其他液压元件配合使用，实现复杂的工作任务。

两个油缸同步工作原理

摘要：

1.油缸的定义与分类

2.油缸的工作原理

3.两个油缸同步工作的实现

4.同步工作的应用场景

5.结论

正文：

1.油缸的定义与分类

油缸是一种将液压能转换为机械能的装置，主要用于传递力和运动。根据结构和用途的不同，油缸可分为单杆油缸、双杆油缸、多级油缸等。在工程机械、机床、汽车等行业中，油缸被广泛应用。

2.油缸的工作原理

油缸的工作原理主要基于帕斯卡原理，即静压传递原理。当液压油进入油缸的腔体时，压力油推动活塞或柱塞向外移动，从而带动负载运动。当液压油从油缸的腔体流出时，活塞或柱塞在弹簧的作用下回位，使负载停止运动。

3.两个油缸同步工作的实现

为了实现两个油缸的同步工作，需要采用一定的控制策略。常用的方法有：

（1）采用同步阀控制。通过同步阀使两个油缸的液压系统相互沟通，从而实现同步运动。

（2）采用压力传感器和比例阀控制。通过压力传感器实时检测油缸的压力变化，通过比例阀调整液压系统的压力，使两个油缸保持同步。

（3）采用位移传感器和 PID 控制。通过位移传感器实时检测油缸的位移，通过 PID 控制器调整液压系统的压力，使两个油缸保持同步。

4.同步工作的应用场景

两个油缸同步工作在许多场景中都有应用，例如：

（1）工程机械：液压挖掘机、液压起重机等需要多个油缸同步工作，以实现复杂的动作。

（2）机床：数控机床的主轴箱、工作台等部件需要多个油缸同步工作，以实现高精度的加工。

（3）汽车：液压制动系统、液压悬挂系统等需要多个油缸同步工作，以提高汽车的性能和安全性。

5.结论

通过对两个油缸同步工作原理的分析，可以看出，实现油缸同步工作需要采用一定的控制策略。在实际应用中，根据不同的场景和要求，可以选择合适的控制方法。

一根油管的油缸工作原理

油管的油缸是一种常见的液压元件，其工作原理基于液压传动。液压传动利用液体的压力传递力量和动能，常见于机械设备、工程机械和汽车等领域。油管的油缸是液压传动系统中的重要组成部分，其主要作用是将压缩空气或液体能量转化为机械能，从而启动或控制机械部件的运动。

油管的油缸主要由活塞、气缸和密封装置组成，其中活塞是油缸的核心部件。当液压油进入气缸时，由于活塞的占位面积大于气缸的推出面积，因此会产生一个向外的力，并推动工作物移动。当液压油排出时，由于活塞的占位面积小于气缸的推回面积，因此活塞会回到初始位置，并重新充满液压油，为下一次工作做好准备。

油管的油缸有多种不同类型，根据不同的使用场景和功能特点，可以选择合适的油缸类型，包括单作用油缸、双作用油缸、液压缸等。单作用油缸只有一个推出油口，适用于单向推动要求高的场景；双作用油缸则有两个推出油口，可以实现正反向推动；液压缸则可用于强力推动和位置调节等严苛环境下。

总之，油管的油缸通过利用液压传动的原理，将液压油的能量转换为机械能，起到了很大的作用。在不断的科技进步和产业升级背景下，油缸的技术也在不断创新和更新，以满足不同领域的需求和要求。

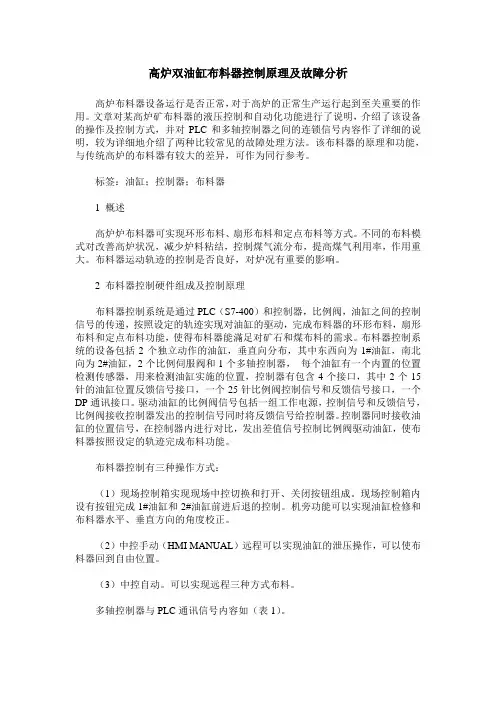

高炉双油缸布料器控制原理及故障分析

高炉布料器设备运行是否正常，对于高炉的正常生产运行起到至关重要的作用。文章对某高炉矿布料器的液压控制和自动化功能进行了说明，介绍了该设备的操作及控制方式，并对PLC和多轴控制器之间的连锁信号内容作了详细的说明，较为详细地介绍了两种比较常见的故障处理方法。该布料器的原理和功能，与传统高炉的布料器有较大的差异，可作为同行参考。

标签：油缸；控制器；布料器

1 概述

高炉炉布料器可实现环形布料、扇形布料和定点布料等方式。不同的布料模式对改善高炉状况，减少炉料粘结，控制煤气流分布，提高煤气利用率，作用重大。布料器运动轨迹的控制是否良好，对炉况有重要的影响。

2 布料器控制硬件组成及控制原理

布料器控制系统是通过PLC（S7-400）和控制器，比例阀，油缸之间的控制信号的传递，按照设定的轨迹实现对油缸的驱动，完成布料器的环形布料，扇形布料和定点布料功能，使得布料器能滿足对矿石和煤布料的需求。布料器控制系统的设备包括2个独立动作的油缸，垂直向分布，其中东西向为1#油缸，南北向为2#油缸，2个比例伺服阀和1个多轴控制器， 每个油缸有一个内置的位置检测传感器，用来检测油缸实施的位置，控制器有包含4个接口，其中2个15针的油缸位置反馈信号接口，一个25针比例阀控制信号和反馈信号接口，一个DP通讯接口。驱动油缸的比例阀信号包括一组工作电源，控制信号和反馈信号，比例阀接收控制器发出的控制信号同时将反馈信号给控制器。控制器同时接收油缸的位置信号，在控制器内进行对比，发出差值信号控制比例阀驱动油缸，使布料器按照设定的轨迹完成布料功能。

布料器控制有三种操作方式：

（1）现场控制箱实现现场中控切换和打开、关闭按钮组成。现场控制箱内设有按钮完成1#油缸和2#油缸前进后退的控制。机旁功能可以实现油缸检修和布料器水平、垂直方向的角度校正。

（2）中控手动（HMI MANUAL）远程可以实现油缸的泄压操作，可以使布料器回到自由位置。
