流量计工作原理

流量计工作原理

流量计是用来测量液体或气体通过管道的流量的仪器。它的工作原理是利用流体流过管道时所产生的压力差来计算流量。以下是一个常见的工作原理示例：

1. 差压流量计：差压流量计采用了伯努利原理，即流体在管道中流动时，速度增加伴随着压力的降低。差压流量计通常包括一个装有孔板、喷嘴或者是喉管的管道，当流体流过这些装置时，流体的速度增加，压力降低。差压流量计测量的是流体通过差压装置前后的压力差，根据流方程和标定曲线可以计算出流量大小。

2. 电磁流量计：电磁流量计利用了法拉第电磁感应定律，当液体或气体通过一个垂直于磁场方向的导体时，会在导体两端产生感应电动势。电磁流量计通常由一个电极和一个磁场组成，当导体内的液体或气体流动时，感应电动势的大小与流体的速度成正比，因此可以通过测量感应电动势的大小来计算流量。

3. 超声波流量计：超声波流量计利用了超声波在流体中传播的速度变化来测量流量。它通常包含一个发射器和一个接收器，发射器会向流体中发射超声波，接收器会接收到经过流体传播后的超声波。根据超声波在流体中传播的速度以及流体的速度变化，可以计算出流量大小。

4. 涡街流量计：涡街流量计利用了受流体涡旋运动影响的物体的振动变化来测量流量。它通常由一个装有涡街传感器的管道组成，当流体流过涡街传感器时，会产生涡旋运动并引起传感器的振动变化。根据传感器振动的频率变化，可以计算出流量大小。

总之，不同类型的流量计使用不同的原理来进行流量测量，但它们的共同点是利用流体的流动性质和相关的物理原理来计算流量大小。

十二种常见流量计的工作原理

流量计是一种用于测量流体流量的仪器，广泛应用于各个行业中，包括化工、石油、水处理、食品等领域。下面将介绍十二种常见流量计的工作原理。

1.常用的流量计之一是流体的涡街流量计。它利用涡街发生器产生的涡街在流体中发生的频率与流量成正比的原理。涡街流量计可以通过检测涡街的频率变化来确定流量大小。

2.电磁流量计是另一种常见的流量计类型。它利用电磁感应原理，通过测量流体流动时感应电极的感应电动势来确定流量大小。电磁流量计适用于导电流体的测量。

3.超声波流量计利用超声波在流体中传播时的速度变化来测量流速。它通过发送超声波脉冲到流体中并测量脉冲传播的时间来计算速度，从而确定流量大小。

4.激光流量计是一种利用激光束通过流体流动时发生的散射或吸收来测量流速的流量计。它可以通过测量激光束通过流体的时间和空间变化来确定流量大小。

5.风轮流量计是一种利用流体冲击风轮并测量风轮转速来计算流速的流量计。它通常用于测量气体的流量。

6.角度式流量计利用改变流体流动方向时产生的压力差来测量流速。角度式流量计多用于流速较低的气体测量。

7.差压式流量计利用测量流体流动时产生的压力差来计算流速。差压式流量计有多种类型，包括孔板、喇叭口、流体节流装置等。 8.漩涡流量计也是一种基于压力差测量流速的流量计。漩涡流量计通过测量流体通过放置在管道中的障碍物时产生的漩涡频率来确定流量大小。

9.涡轮流量计是一种利用流体通过涡轮时转动涡轮并测量转速来计算流速的流量计。它通常用于测量液体的流量。

10.浮子流量计利用流体流动时使浮子上升或下降的原理来测量流速。浮子流量计适用于液体流量的测量。

11.科里奥利流量计利用科里奥利力作用在导体中引起的电压测量流速。科里奥利流量计通常用于液态和气体流量的测量。

12.光纤流量计是一种利用光纤传感器对流体流动引起的压力变化进行测量的流量计。它可以测量气体和液体的流量。

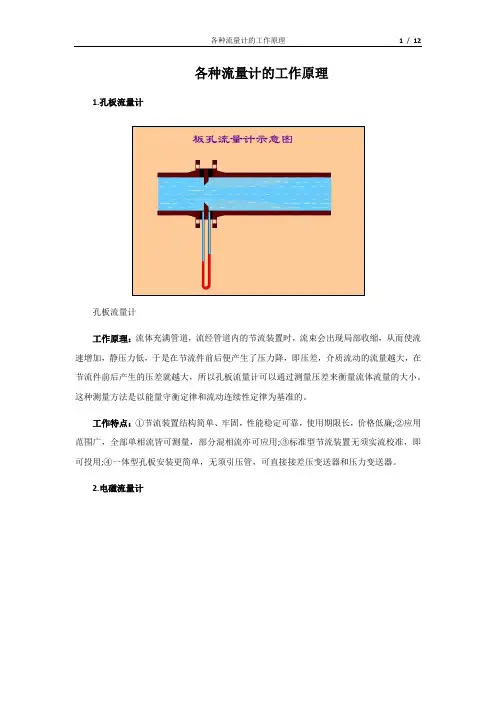

各种流量计的工作原理 1 / 12

各种流量计的工作原理

1.孔板流量计

孔板流量计

工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2.电磁流量计

14种流量计的工作原理

流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!

1.

孔板流量计板流量计

工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④

一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计

电磁流量计

工作原理：基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统;② 传感器所需的直管段较短，长度为5倍的管道直径；③

压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。

3. 涡轮流量计

涡轮流量计

工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。

4. 文丘里流量计
