测绘产品检查验收制度

测绘质量检查制度范本

一、总则

第一条 为了确保测绘成果的质量，提高测绘服务水平，根据《中华人民共和国测绘法》和国家有关标准、规定，制定本制度。

第二条 本制度适用于从事测绘活动的企事业单位、个体经营者（以下简称测绘单位），以及使用测绘成果的单位和个人。

第三条 测绘质量检查制度遵循预防为主、过程控制、持续改进的原则，确保测绘成果符合法律、法规、标准和用户需求。

第四条 国家测绘地理信息局负责全国测绘质量检查工作的统一领导和管理，地方测绘地理信息局负责本行政区域内测绘质量检查工作的领导和管理。

二、测绘质量检查机构与职责

第五条 国家测绘地理信息局设立的国家测绘产品质量监督检验中心，负责全国测绘产品质量的监督检验工作。

第六条 地方测绘地理信息局设立的测绘产品质量监督检验机构，负责本行政区域内测绘产品质量的监督检验工作。

第七条 测绘单位应当设立质量检查机构，负责本单位的测绘质量检查工作。质量检查机构应当具备独立的质量管理职责和权力。

第八条 测绘质量检查机构的职责：

（一）组织实施测绘项目的质量管理工作；

（二）对测绘项目的实施过程进行监督检查；

（三）对测绘成果进行质量检验；

（四）对发现的问题提出整改措施并监督实施；

（五）定期对测绘质量管理工作进行总结和评价。

三、测绘质量检查与验收

第九条 测绘单位在开展测绘项目前，应当编制测绘项目质量计划，明确质量目标、质量措施、质量责任等内容。 第十条 测绘项目实施过程中，测绘单位应当严格按照质量计划和相关规定进行操作，确保测绘成果的质量。

第十一条 测绘单位应当对测绘成果进行自检和互检。自检应当在测绘成果完成后进行，互检应当在自检合格后进行。

第十二条 测绘单位应当对测绘成果进行质量评定，评定结果分为合格、不合格。不合格的测绘成果不得交付使用。

第十三条 测绘单位应当将测绘成果提交给测绘质量检查机构进行验收。验收合格的测绘成果，由测绘质量检查机构出具测绘成果质量验收证书。

数字测绘产品验收报告

产品名称：洛阳香江万基铝土矿区地形测绘

测区名称：宜阳县锦屏山矿区

新安县马行沟矿区

伊川郭沟矿区

生产单位：河南省地质矿产勘查开发局

第一地质调查队

验收单位（盖章）：洛阳香江万基铝业有限公司

2007年6月28日 1 产

品 名 称 洛阳香江万基铝土矿区地形测绘

比例尺 1：1000 图幅数量 119

生产单位 河南省地质矿产勘查开发局第一地质调查队

样本数量40幅 委托检验通知书编号：

报告撰写人（签名） 年 月 日

验收部门结论：

职务： 签章： 年 月 日

上级主管部门（或委托单位）意见：

职务： 签章： 年 月 日

备注：

目 录

1．验收工作概况 .......................................... 1

1.1仪器设备 .......................................... 1

1.2人员组成 .......................................... 1

3．检查的技术依据 ........................................ 1

3．主要问题及处理意见 .................................... 2

4．验收结论 .............................................. 4

5．其他意见及建议 ........................................ 6 1 1．验收工作概况

河南省地质局第一地质调查队承担了洛阳香江万基铝业有限公司的铝土矿区地形测图任务。具体矿区为宜阳县锦屏山矿区（面积1.22km2）、新安县马行沟矿区（面积6.32km2）和伊川县郭沟矿区（面积10.6km2）。

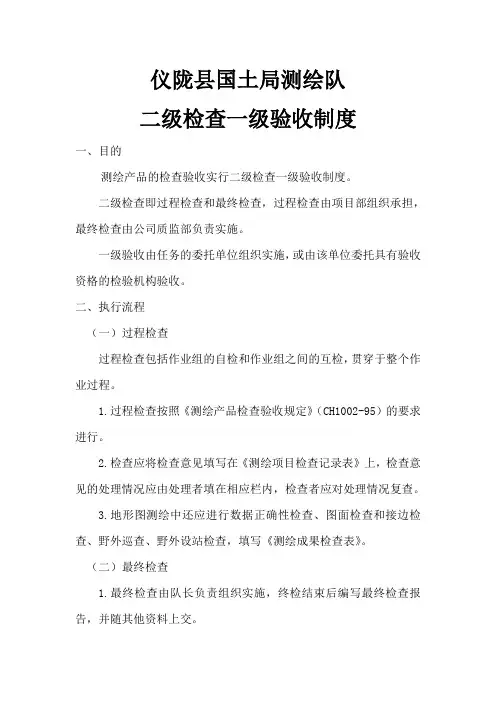

仪陇县国土局测绘队

二级检查一级验收制度

一、目的

测绘产品的检查验收实行二级检查一级验收制度。

二级检查即过程检查和最终检查，过程检查由项目部组织承担，最终检查由公司质监部负责实施。

一级验收由任务的委托单位组织实施，或由该单位委托具有验收资格的检验机构验收。

二、执行流程

（一）过程检查

过程检查包括作业组的自检和作业组之间的互检，贯穿于整个作业过程。

1.过程检查按照《测绘产品检查验收规定》（CH1002-95）的要求进行。

2.检查应将检查意见填写在《测绘项目检查记录表》上，检查意见的处理情况应由处理者填在相应栏内，检查者应对处理情况复查。

3.地形图测绘中还应进行数据正确性检查、图面检查和接边检查、野外巡查、野外设站检查，填写《测绘成果检查表》。

（二）最终检查

1.最终检查由队长负责组织实施，终检结束后编写最终检查报告，并随其他资料上交。 2.工程经终检后，由队长按《测绘产品质量评定标准》（CH1003-95）主持评定工程质量。

3.最终检查、质量评定过程中存在质量问题的意见分歧时，由队长裁定。

（三）验收

最终检查、质量评定完成后，应及时通知任务委托单位，由任务委托单位或受其委托的具有验收资格的检验机构验收。

各级检查、验收工作必须独立进行，不得省略或代替。

仪陇县国土局测绘队

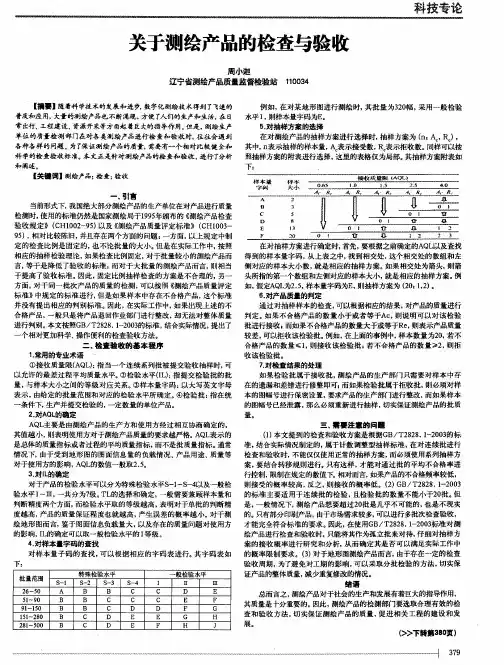

科攘专论　关于测绘产品的检查与验收　周小迦　辽宁省测绘产品质量监督检验站１　１　００３４　【摘要】随着科学技术的发展和进步，数字化测绘技术得到了飞速的　普及和应用，大量的测绘产品也不断涌现，方便了人们的生产和生活，在Ｅｌ　常出行、工程建设、资源开采等方面起着巨大的指导作用。但是，测绘生产　单位的质量检测部门在对各类测绘产品进行检查和验收时，往往会遇到　各种各样的问题。为了保证测绘产品的质量，需要有一个相对比较健全和　科学的检查验收标准。本文正是针对测绘ｌ产品的检查和验收，进行了分析　和阐述。　【关键词ｌ测绘产品；检查；验收　一．引言　当前形式下，我国绝大部分测绘产品的生产单位在对产品进行质量　检测时，使用的标准仍然是国家测绘局于１９９５年颁布的《测绘产品检查　验收规定》（ＣＨ１００２—９５）以及《测绘产品质量评定标准》（ＣＨ１００３－　９５），相对比较陈旧，并且存在两个方面的问题：一方面，以上规定中制　定的检查比例是固定的，也不论批量的大小。但是在实际工作中，按照　相应的抽样检验理论，如果检查比例固定，对于批量较小的测绘产品而　言，等于是降低了验收的标准，而对于大批量的测绘产品而言，则相当　于提高了验收标准。因此，固定比例抽样检查的方案是不合理的，另一　方面，对于同一批次产品的质量的检测，可以按照《测绘产品质量评定　标准》中规定的标准进行，但是如果样本中存在不合格产品，这个标准　并没有提出相应的判别标准。因此，在实际工作中，如果出现上述的不　合格产品，一般只是将产品退回作业部门进行整改，却无法对整体质量　进行判别。本文按照ＧＢ／Ｔ２８２８．１－２００３的标准，结合实际情况，提出了　一个相对更加科学、操作便利的检查验收方法。　＝．检查验收的基本程序　１．常用的专业术语　①接收质量限（ＡＱＬ）：指当一个连续系列批被提交验收抽样时，可　以允许的最差过程平均质量水平。②检验水平（ＩＬ）：指提交检验批的批　量，与样本大小之间的等级对应关系。③样本量字码：以大写英文字母　表示，由给定的批量范围和对应的检验水平所确定。④检验批：指在统　一条件下，生产并提交检验的，一定数量的单位产品。　２．￣Ｊ＇ＡＱＬ的确定　ＡＱＬ主要是由测绘产品的生产方和使用方经过相互协商确定的，　其值越小，则表明使用方对于测绘产品质量的要求越严格。ＡＱＬ表示的　是总体的质量指标或者过程的平均质量指标，而不是批质量指标。通常　情况下，由于受到地形图的图面信息量的负载情况、产品用途、质量等　对于使用方的影响，ＡＱＬ的数值一般取２．５。　３．对Ｉ　Ｌ的确定　对于产品的检验水平可以分为特殊检验水平Ｓ－１－Ｓ－４以及一般检　验水平Ｉ～Ⅲ，一共分为７级。ＴＬ的选择和确定，一般需要兼顾样本量和　判断精度两个方面，而检验水平取的等级越高，表明对于单批的判断精　度越高，产品的质量保证程度也就越高，产生误差的概率越小。对于测　绘地形图而言，鉴于图面信息负载量大，以及存在的质量问题对使用方　的影响，ＩＬ的确定可以取一般检验水平的Ｉ等级。　４．对样本量字码的查找　对样本量子码的查找，可以根据相应的字码表进行。其字码表如　特殊检验水平　一般检验水平　批量范围　Ｓ—ｌ　Ｓ＿２　Ｓ一３　Ｓ一４　Ｉ　Ⅱ　Ⅲ　２６～５０　Ａ　Ｂ　Ｂ　Ｃ　Ｃ　Ｄ　Ｅ　５１～９Ｏ　Ｂ　Ｂ　Ｃ　Ｃ　Ｃ　Ｅ　Ｆ　９ｌ～ｌ５０　Ｂ　Ｂ　Ｃ　Ｄ　Ｄ　Ｆ　Ｇ　１５１－２８０　Ｂ　Ｃ　Ｄ　Ｅ　Ｅ　Ｇ　Ｈ　２８１～５０Ｏ　Ｂ　Ｃ　Ｄ　Ｅ　Ｆ　Ｈ　Ｊ　例如，在对某地形图进行测绘时，其批量为３２０幅，采用一般检验　水平Ｉ，则样本量字码为Ｅ。　５．对抽样方案的选择　在对测绘产品的抽样方案进行选择时，抽样方案为（ｎ，Ａ　，Ｒ　），　其中，１３．表示抽样的样本量，Ａ　表示接受数，Ｒ　表示拒收数。同样可以按　照抽样方案的附表进行选择，这里的表格仅为局部。其抽样方案附表如　下：　０．６垂二二５＝１　．０竺　ｔ．５竺￣　２．５　４．０　Ａ２｝１　Ｂ　３　Ｃ　５　。　Ｖ　０　ｌ　口　Ｄ　８　’　，　Ｖ　Ｏ　ｉ　口　Ｆ　２０　０　Ｉ　口　８　在对抽样方案进行确定时，首先，要根据之前确定的ＡＱＬ以及查找　得到的样本量字码，从上表之中，找到相交处，这个相交处的数组和左　侧对应的样本大小数，就是相应的抽样方案。如果相交处为箭头，则箭　头所指的第一个数组和左侧对应的样本大小，就是相应的抽样方案。例　如，假：￣ｇ＿，ＡＱＬ：Ｒ３２．５，样本量字码为Ｅ，则抽样方案为（２０ｌ　１，２）。　６．对产品质量的判定　通过对抽样样本的检查，可以根据相应的结果，对产品的质量进行　判定。如果不合格产品的数量小于或者等于ＡＣ，则说明可以对该检验　批进行接收；而如果不合格产品的数量大于或等于Ｒｅ，则表示产品质量　较差，可以拒收该检验批。例如，在上面的事例中，样本数量为２Ｏ，若不　合格产品的数量≤ｌ，则接收该检验批，若不合格产品的数量≥２，则拒　收该检验批。　７．对检查结果的处理　如果检验批属于接收批，测绘产品的生产部门只需要对样本中存　在的遗漏和差错进行修整即可；而如果检验批属于拒收批，则必须对样　本的图幅号进行保密设置，要求产品的生产部门进行整改，而如果样本　的图幅号已经泄露，那么必须重新进行抽样，切实保证测绘产品的批质　量。　三　需要注意的问墨　（１）本文提到的检查和验收方案是根据ＧＢ／Ｔ２８２８．１－２００３的标　准，结合实际情况制定的，属于计数调整型抽样标准，在对连续批进行　检查和验收时，不能仅仅使用正常的抽样方案，而必须使用系列抽样方　案，要结合转移规则进行。只有这样，才能对通过批的平均不合格率进　行控制，限制在规定的数值下。相对而言，如果产品的不合格频率较低，　则接受的概率较高，反之，则接收的概率低。（２）ＧＢ／Ｔ２８２８．１＿２００３　的标准主要适用于连续批的检验，且检验批的数量不能小于２０批。但　是，一般情况下，测绘产品想要超过２Ｏ批是几乎不可能的，也是不现实　的。只有部分印刷产品，由于市场需求较多，可以进行多批次检查验收，　才能完全符合标准的要求。因此，在使用ＧＢ／Ｔ２８２８．１－２００３标准对测　绘产品进行检查和验收时，只能将其作为孤立批来对待，仔细对抽样方　案的接收概率进行研究和分析，从而确定其是否可以满足实际工作中　的概率限制要求。（３）对于地形图测绘产品而言，由于存在一定的检查　验收周期，为了避免对工期的影响，可以采取分批检验的方法，切实保　证产品的整体质量，减少重复修改的情况。　结语　总而言之，测绘产品对于社会的生产和发展有着巨大的指导作用，　其质量是十分重要的。因此，测绘产品的检测部门要选取合理有效的检　查和验收方法，切实保证测绘产品的质量，促进相关工程的建设和发　展。　（＞＞下转第３８０页）
