虚拟现实实习报告

篇一：VR虚拟现实实验报告

《虚拟现实技术》课堂实验报告

（XX-XX学年第2学期）

班 级： 地信一班

姓 名： 冯正英

学 号： 3

实验一：Sketch Up软件认识与使用

一、实验目的与要求：

1. 目的

通过本次实验，使学生掌握Sketch Up软件的基本架构，理解利用Sketch Up进行场景制作的基本步骤，能够熟练运用Sketch Up软件的主要功能及相关工具。

2. 要求

每位学生进行Sketch Up软件的安装和配置，操作练习Sketch Up的主要功能及相关工具，理解体会各种操作的执行结果，并独立总结撰写完成实验报告。

二、Sketch up的主要功能：

1、独特而便捷的推拉工具：功能强大且操作简便的推拉工具，所有的造型几乎都可从推拉方式中完成。

2、可汇入导出AutoCAD的各式图面：可读取与写出各版本的AutoCAD DWG格式，并可自模型中汇出平、立、剖面的DWG图面，让您延用原有的设计而无须重新处理。

3、精确的尺寸输入与文字注释：所有的外型不再只是大约的视觉比例，透过数值输入框可赋予精密而正确的尺寸，也能直接在立体图面上进行尺寸标注和注释，大大地增强图面解说力。

4、随贴即用的材质彩绘功能：任何的图像档均能搭配彩绘工具贴附于模型表面，无须经过彩现计算，便能直接呈现出材质的原貌，既快速又有效率。所有材质均可立即编修大小比例、角度与扭转变形，并直接调整透明度。

5、随贴即用的材质彩绘功能：任何的图像档均能搭配彩绘工具贴附于模型表面，无须经过彩现计算，便能直接呈现出材质的原貌，既快速又有效率。所有材质均可立即编修大小比例、角度与扭转变形，并直接调整透明度。

仿真实习的目的：

生产中的化工厂由于顾及效益和安全问题，学生下工厂生产实习时不能亲手操作，只能走马观花，所以生产实习的不能达到预期的效果。而仿真实训正是弥补生产实习中的不足，通过仿真实训可以使学生接触智能控制的现代化生产流程，更好地符合现代社会的人才需求。结合仿真操作过程，掌握现代化工设备和工艺流程、操作规范。学生通过仿真软件熟悉开、停车操作，并提出最优操作条件和最优控制方案，分析现有工艺流程的缺点和不足，提出技术改造方案，从而很好地提高学生的创新能力。

实习简介：

实习地点：2510化工仿真实验室

指导老师：***

实习时间：2008年10月6日—10月10日

实习内容：

化工仿真实习包括“造气生产过程仿真实习”、“多乙苯精馏塔仿真实习”、“双塔精馏开、停车过程仿真操作实习” 3个内容。

“造气生产过程仿真实习”取材于小合成氨生产中煤制气工段，“多乙苯精馏塔仿真操作实习”取材于苯乙烯装置中的乙苯精馏工段，提供了多乙苯精馏塔开车与停车过程的计算机仿真。“双塔精馏开、停车过程仿真操作实习”取材于苯乙烯装置中的乙苯精馏工段，借助多媒体手段，再现苯塔、乙苯塔双塔精馏系列开、停车过程，可使学生了解开、停车步骤及原理。

（1）造气生产过程仿真实习：

1、简介

打开“造气生产过程仿真多媒体课件”后通过计算机再现合成氨生产中煤制气工段实际生产过程的片段，就如同坐在化工厂的控制室内，通过计算机采集上来的数据对生产过程进行会诊，分析操作参数的合理性、设备及仪表是否运转正常，经行观察学习，提出自己的意见。同时，课件帮助中有详细的过程原理、设备原理、控制原理的帮助，并给出工厂录象，学生可获得理论与实际的各类知识。

2、预备知识

氨的生产过程可归纳为三个主要步骤：

第一步是原料气的制备，即造气。用来制备含有氮、氢的原料气体。可分别制得氮气和氢气后混合而得，亦可同时制得氮氢混合气。氮气主要来源于空气。氢气来源于水和含有碳氢化合物的各种原料，工业上普遍采用焦炭、煤、天然气、轻油等染料，在高温下与水蒸汽反应制得氢。

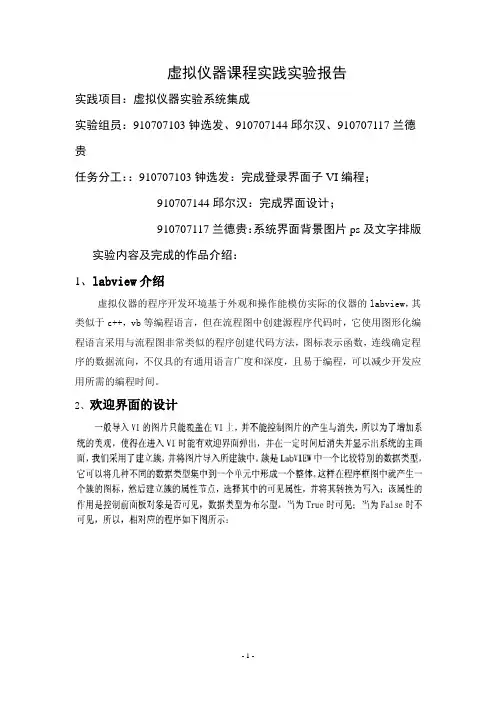

- 1 - 虚拟仪器课程实践实验报告

实践项目：虚拟仪器实验系统集成

实验组员：910707103钟选发、910707144邱尔汉、910707117兰德贵

任务分工：：910707103钟选发：完成登录界面子VI编程；

910707144邱尔汉：完成界面设计；

910707117兰德贵：系统界面背景图片ps及文字排版

实验内容及完成的作品介绍：

1、labview介绍

虚拟仪器的程序开发环境基于外观和操作能模仿实际的仪器的labview，其类似于c++，vb等编程语言，但在流程图中创建源程序代码时，它使用图形化编程语言采用与流程图非常类似的程序创建代码方法，图标表示函数，连线确定程序的数据流向，不仅具的有通用语言广度和深度，且易于编程，可以减少开发应用所需的编程时间。

2、欢迎界面的设计

- 2 -

图1、欢迎界面显示图片

图2、欢迎界面程序框图

上面所示程序的作用是前三秒显示有欢迎界面的簇，三秒后簇的属性转为不可见，即隐蔽，

3、登陆界面的设计：

对于一个登陆界面来说，一般主要主要分为两部分，登陆界面和登陆后的主程序界面。图3、4为登陆界面的前面板和程序框图，运用布尔选板中的等于，

- 3 - 相与，相或来实现判断密码和账号的是否正确，用case控件实现登陆按钮的设计，主界面的模块放入case中的真选项中，把密码或账号错误放入假选项中，使用了对话框与用户界面板中的单按钮对话框，并将登入成功接入它的消息接线端来触发调用主界面前面板。

图3、登入界面的前面板

图4、登入界面的程序框图

- 4 - 主界面的设计：

图5、主界面的前面板

图6、主界面的程序框图

图5、6为我们设计的主界面的程序框图和前面板，用事件结构实现界面的跳转，右键，设置子VI节点为调用时显示前面板和如之前未打开则在运行后关闭。退出时用应用程序控制选板中的退出labview，运用事件结构。

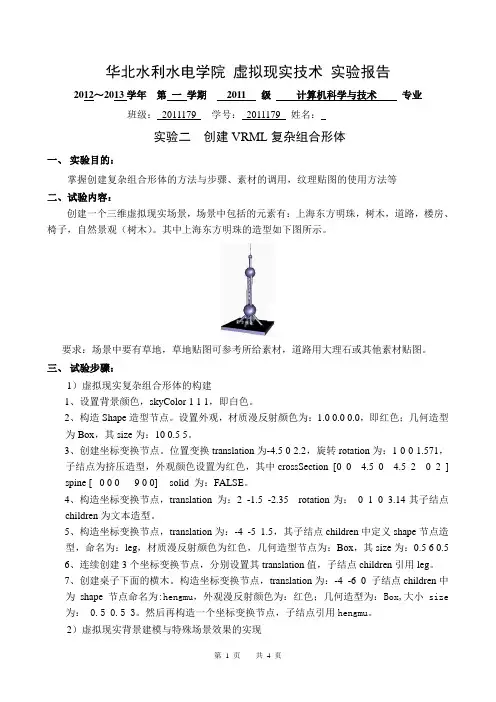

第 1 页 共 4 页 华北水利水电学院 虚拟现实技术 实验报告

2012～2013学年 第 一 学期 2011 级 计算机科学与技术 专业

班级：

2011179 学号：

2011179 姓名：

实验二 创建VRML复杂组合形体

一、 实验目的：

掌握创建复杂组合形体的方法与步骤、素材的调用，纹理贴图的使用方法等

二、试验内容：

创建一个三维虚拟现实场景，场景中包括的元素有：上海东方明珠，树木，道路，楼房、椅子，自然景观（树木）。其中上海东方明珠的造型如下图所示。

要求：场景中要有草地，草地贴图可参考所给素材，道路用大理石或其他素材贴图。

三、 试验步骤：

1）虚拟现实复杂组合形体的构建

1、设置背景颜色，skyColor 1 1 1，即白色。

2、构造Shape造型节点。设置外观，材质漫反射颜色为：1.0 0.0 0.0，即红色；几何造型为Box，其size为：10 0.5 5。

3、创建坐标变换节点。位置变换translation为-4.5 0 2.2，旋转rotation为：1 0 0 1.571，子结点为挤压造型，外观颜色设置为红色，其中crossSection [0 0 4.5 0 4.5 2 0 2 ]

spine [ 0 0 0 9 0 0] solid 为：FALSE。

4、构造坐标变换节点，translation 为：2 -1.5 -2.35 rotation为： 0 1 0 3.14其子结点children为文本造型。

5、构造坐标变换节点，translation为：-4 -5 1.5，其子结点children中定义shape节点造型，命名为：leg，材质漫反射颜色为红色，几何造型节点为：Box，其size为：0.5 6 0.5

6、连续创建3个坐标变换节点，分别设置其translation值，子结点children引用leg。
