继电保护试题答案

大学200 －200 学年第( )学期考试试卷

课程代码 3042100 课程名称 电力系统继电保护原理 考试时间

120 分钟

题号 一 二 三 四 五 六

七 八 九 十 总成绩

得分

阅卷教师签字：

一、填空题（每空1分，共18分）

1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用

来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 受过渡电阻的影响最大，

受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即 ，

和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

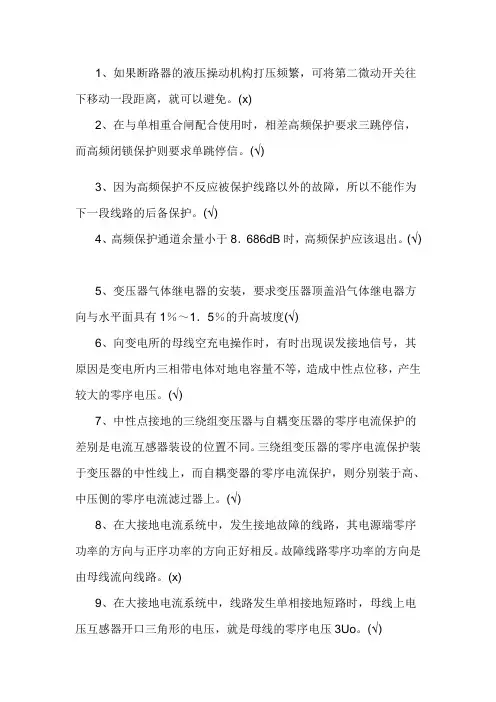

1、如果断路器的液压操动机构打压频繁，可将第二微动开关往下移动一段距离，就可以避免。(x)

2、在与单相重合闸配合使用时，相差高频保护要求三跳停信，而高频闭锁保护则要求单跳停信。(√)

3、因为高频保护不反应被保护线路以外的故障，所以不能作为下一段线路的后备保护。(√)

4、高频保护通道余量小于8．686dB时，高频保护应该退出。(√)

5、变压器气体继电器的安装，要求变压器顶盖沿气体继电器方向与水平面具有1％～1．5％的升高坡度(√)

6、向变电所的母线空充电操作时，有时出现误发接地信号，其原因是变电所内三相带电体对地电容量不等，造成中性点位移，产生较大的零序电压。(√)

7、中性点接地的三绕组变压器与自耦变压器的零序电流保护的差别是电流互感器装设的位置不同。三绕组变压器的零序电流保护装于变压器的中性线上，而自耦变器的零序电流保护，则分别装于高、中压侧的零序电流滤过器上。(√)

8、在大接地电流系统中，发生接地故障的线路，其电源端零序功率的方向与正序功率的方向正好相反。故障线路零序功率的方向是由母线流向线路。(x)

9、在大接地电流系统中，线路发生单相接地短路时，母线上电压互感器开口三角形的电压，就是母线的零序电压3Uo。(√)

10、距离保护中的振荡闭锁装置，是在系统发生振荡时，才起动去闭锁保护。(X)

11、接地距离保护不仅能反应单相接地故障，而且也能反应两相接地故障。(√)

12、方向阻抗继电器中，电抗变压器的转移阻抗角决定着继电器的最大灵敏角。(√)

13、正弦振荡器产生持续振荡的两个条件为振幅平衡条件和相位平衡条件。(√)

14、电力系统发生振荡时，任一点电流与电压的大小，随着两侧电动势周期性的变化而变化。当变化周期小于该点距离保护某段的整定时间时，则该段距离保护不会误动作。(√)

15、阻抗继电器的最小精确工作电压，就是最小精确工作电流与电抗变压器转移阻抗值的乘积。(√)

继电保护选择题300题

01、交流电流i通过某电阻，在一定时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流电流I定义为交流电流i的(A)。

(A)有效值；(B)最大值；(C)最小值；(D)瞬时值。

02、对称三相电源三角形连接时，线电流是(D)。

(A)相电流；(B)3倍的相电流；(C)2倍的相电流；(D)√3倍的相电流。

03、变压器供电的线路发生短路时，要使短路电流小些，下述措施哪个是对的(D)。

(A)增加变压器电动势；(B)变压器加大外电阻只；

(C)变压器增加内电阻r；(D)选用短路比大的变压器。

04、调相机的主要用途是供给(B)、改善功率因数、调整网络电压，对改善电力系统运行的稳定性起一定的作用

(A)有功功率；(B)无功功率；(C)有功功率和无功功率；(D)视在功率。

05、若一稳压管的电压温度系数为正值，当温度升高时，稳定电压U，将(A)。

(A)增大；(B)减小；(C)不变；(D)不能确定。

06、温度对三极管的参数有很大影响，温度上升，则(B)。

(A)放大倍数β下降；(B)放大倍数β增大；(C)不影响放大倍数；(D)不能确定。

07、射极输出器的特点之一是，具有(B)。

(A)很大的输出电阻；(B)很大的输入电阻；

(C)与共射极电路相同；(D)输入、输出电阻均不发生变化。

08、三相桥式整流中，每个二极管导通的时间是(C)周期。

(A)1／4；(B)1／6；(C)1／3；(D)1／2。

09、单位时间内，电流所做的功称为(A)。

(A)电功率；(B)无功功率；(C)视在功率；(D)有功功率加无功功率。

10、导体对电流的阻力是(B)。

(A)电纳；(B)电阻；(C)西门子；(D)电抗。

11、在正弦交流纯电容电路中，下列各式，正确的是(A)。

(A)I=UωC；(B)I=U/ωC;(C)I=U/ωC；(D)I=U/C

12、交流测量仪表所指示的读数是正弦量的(A)。

继电保护专业试题库（高级）

一、填空题：（共120题）

1、进行线路操作时，只有在断开__________之后，才可接通和断开隔离开关。

断路器

2、发电机电压的电缆供电线路串联电抗器，是用来限制 __________和__________的。

短路电流 维持母线残压

3、变压器的额定容量规定为__________。

视在功率

4、电力网的三相导线之间及各相对地之间，沿导线全长都分布有__________，这些电容将引起附加__________。

电容 电流

5、中性点不接地系统发生单相接地后，接地电流的值与网络的__________、__________和相对地的__________有关。

电压 频率 电容

6、中性点不接地系统发生单相接地后，单相接地时的接地电流等于正常（未接地）时一相对地电容电流的__________倍。

三

7、我国__________及以上系统，都采用中性点直接接地的方式。

110KV

8、 对称分量法是将任意不对称的三个相量分解为三组对称分量，它们分别是__________、__________、__________。

正序分量 负序分量 零序分量

9、由于__________、__________、__________和__________常常会出现不正常运行和故障情况。

操作错误 绝缘损坏 直接雷击 其它外力的破坏

10、为了避免电气设备的破坏性事故发生，尽可能保持系统安全稳定运行，就需要有__________、__________、__________切除故障。这一任务由继电保护来完成。

选择地 灵敏地 快速地

11、电力系统的不正常运行包括__________、__________、及__________等。

过负荷运行 过电压运行 电力系统振荡

12、电力系统短路故障可以分为__________大类，即__________短路故障和__________短路故障。
