煤气柜及空分塔防腐施工方案

空分装置施工方案

空分装置施工方案

一：工程概况

本工程是梅塞尔气体有限公司12000Nm3/h空分装置的一期工程，用于建造一套12000Nm3/h的空分装置，包括液化和充瓶系统。工程占地面积为26300平方米。总投资额为11000万元，预期于2004年3月投产。天辰化学工程公司负责工程的设计工作，山河监理公司负责工程监理。主体设备中空分冷箱由杭氧制造，氧压机由杭氧供货，空压机、氮气压缩机、膨胀机DCS系统、分析仪表及部分阀门采用进口设备。在业主和监理公司管理下，施工单位以包工、包料、包工期、包质量的总包方式承接施工。整个工程土建交安于11月中上旬，安装工程总工期为150日历天。本工程在施工过程中，必须做到合理规划场地、科学组织、统筹安排和采用先进的施工技术和施工工艺。确保本工程优质、安全、正点完成。

二：编制依据

1、 杭氧提供的冷箱部分的设计施工图及工艺流程图

2、 杭氧提供的冷箱安装施工说明

3、 杭氧提供的安装施工规范

4、 金属制件的除油清洗 HT8009-88

5、 大型空分设备安装技术规范 HTA1107-93

6、 铝制空分设备安装焊接技术条件 HTA5411-2001

三：主要施工技术措施 空分装置施工方案

1. 冷箱底板的安装

在冷箱底板安装前，会同业主现场代表、监理工程师及土建承包商对基础进行验收。在基础上应明显地标识标高基础线和纵横中心线，并应有沉降观测点，基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷，按照杭氧及天辰设计院的图纸对基础的尺寸进行复测检查，其允许偏差应符合杭氧的图纸及GB50231-98规范要求。

 基础处理

基础验收合格后，用水准仪测量基础底板标高,应满足设备图纸的要求，空分基础表面混凝土水平度不应超过5/1000,全长不应超过15mm.基础底板及底板间的水平度不应超过1/1000.下塔支架,粗氩塔Ⅱ支架基础底板及底板间水平度不大于1/1000。然后将基础上的碎石、泥土、积水等杂物清理掉。如果基础底板的水平度超过图纸的要求，那就需要用钢板在基础底板上面找平，钢板的宽度要与冷箱板的骨架的型钢相同，找平后，用水准仪测量，水平度不应超过图纸要求且全长不应超过2mm。

气柜防腐施工方案

气柜防腐施工方案

一、概述

稀油密封高炉煤气柜防腐质量优劣影响到气柜的使用寿命和防腐大修的周期及成本，同时影响到气柜的整体外观质量。因此，在防腐施工过程中必须提高和保证气柜各部位的防腐质量，既要保证外表质量，更要控制内在质量，为了保证工程质量，优质完成本工程，特制定本施工方案。

二、喷砂除锈

1、除锈等级的确定

所有钢结构件的除锈均采用喷砂除锈方法，达到《钢结构工程施工及验收规程》GB8923(88中的Sa2(5级标准。

2、喷砂除锈的具体方法

除锈是防腐工程中的第一环节，也是一个非常重要的环节，表面处理质量的好坏，直接关系到整个防腐工程质量，应予以重视，严格把关，达到GB8923(88中的Sa2(5级除锈标准。

(1)除锈方法主要是干喷射方式，在施工现场修补焊缝涂漆时可采用手工和动力工具方法除锈。

(2)除锈前的钢材及构件表清除掉毛刺、焊渣、飞溅物、灰尘、疏松的氧化铁皮和其它杂物等。

(3)砂子选用河砂(或石英砂)，砂子应具有较高的硬度和冲击韧性，经处理后的金属表面要有良好的粗糙度，能有效地提高漆膜的附着力，并且工作效率高，粉质少，施工污染小。

(4)砂子要筛选，砂子直径3.0mm，不能含有油污、水份，其含水量?1,，否则应晒干处理。

(5)砂子重复使用时，必须满足韧性强、粒度适中，不易破裂并散释出的粉尘少，不得残留在钢材表面，不得有油污水份等条件。

(6)喷射除锈时，施工环境相对湿度?80,或金属表面温度低于露点以上3?时，不能进行作业。 (7)喷射前，应检查压缩空气有无水份和油污，其方法是将白布或白漆靶板，用压缩空气吹1分钟，肉眼观察其表面无油、无水份。空气过滤器中的填料应定期更换，空气缓冲罐内的积液要及时排放，每班排放2-3次。

(8)喷射时，喷枪头距构件间距离保持在200mm--300mm范围内，喷射角度控制在35?一70?之间，喷射应仔细、均匀、不能漏喷。喷射处理钢板时，砂子粒度和空气应适当减少。对大型构件施工需用吊车进行翻转。

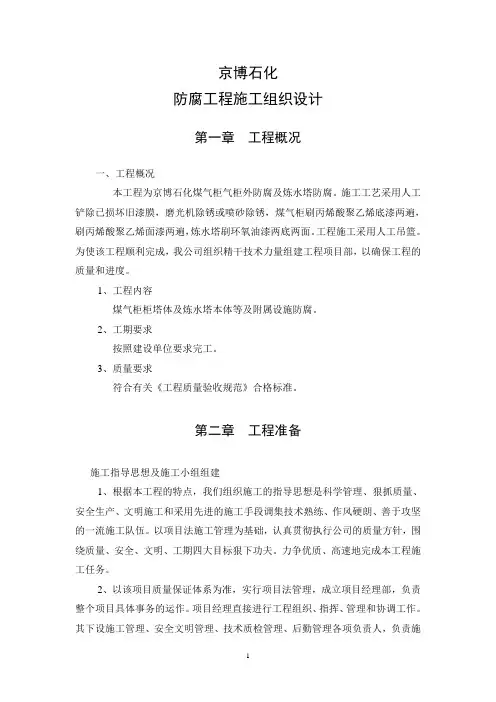

1 京博石化

防腐工程施工组织设计

第一章 工程概况

一、工程概况

本工程为京博石化煤气柜气柜外防腐及炼水塔防腐。施工工艺采用人工铲除已损坏旧漆膜，磨光机除锈或喷砂除锈，煤气柜刷丙烯酸聚乙烯底漆两遍，刷丙烯酸聚乙烯面漆两遍，炼水塔刷环氧油漆两底两面。工程施工采用人工吊篮。为使该工程顺利完成，我公司组织精干技术力量组建工程项目部，以确保工程的质量和进度。

1、工程内容

煤气柜柜塔体及炼水塔本体等及附属设施防腐。

2、工期要求

按照建设单位要求完工。

3、质量要求

符合有关《工程质量验收规范》合格标准。

第二章 工程准备

施工指导思想及施工小组组建

1、根据本工程的特点，我们组织施工的指导思想是科学管理、狠抓质量、安全生产、文明施工和采用先进的施工手段调集技术熟练、作风硬朗、善于攻坚的一流施工队伍。以项目法施工管理为基础，认真贯彻执行公司的质量方针，围绕质量、安全、文明、工期四大目标狠下功夫。力争优质、高速地完成本工程施工任务。

2、以该项目质量保证体系为准，实行项目法管理，成立项目经理部，负责整个项目具体事务的运作。项目经理直接进行工程组织、指挥、管理和协调工作。其下设施工管理、安全文明管理、技术质检管理、后勤管理各项负责人，负责施

2 工中的各项事务。

根据工程建设的规模、质量及工期要求，施工总负责人，担任本工程的生产调度、安全生产、文明施工等一系列的综合工作。

（1）技术质检总负责人，专门负责担任本工程的施工技术，及质量检查、管理工地内的观测、技术上的工作质检工作。与建设单位、监理部门及设计部门做好技术问题上协调，同时处理现场所发生的一切技术问题。

（2）文明、安全管理总负责人，专门负责工程的质量安全以及文明施工这一重要问题，同时做好生产线上的协调，是工地创标化的现场指挥者。

（3）后勤总负责，专门负责本工程的后勤，管后勤下属的预算、财务、材料、机修、保安、食堂等一系列后勤生产工作，保障供给。

煤气柜防腐施工方案

WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

焦化厂管道防腐施工方案

一、编制依据：

1. 甲方技术文件 要求

2.《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88

3.《涂料使用量测定方法》GB1758-79

4.《涂料厚度测定法》GB1764-79

5.《工业设备管道防腐蚀工程施工及验收规范》HGJ229-91

6.《涂装作业安全规程，涂装前处理工艺安全》GB7692-87

二、施工准备：

1. 技术准备：

现场勘察，编制分部及主要分项工程施工方案。

技术交底。

编制劳动力、材料、工具使用计划，计算工程安排班次。

补充有关规程、规范、标准及技术资料表格。

2. 现场准备：

熟悉现场。

施工所用水、电由建设单位提供入点，施工部门完成引入工作。

配合施工需要搭设或租用所用临时设施、脚手架、吊篮等。

施工和照明用电要符合《施工现场临时用电安全技术规范》，施工期间用水主要为生活水。

3. 材料检查

施工用的全部原材料，其质量应符合甲方要求及相关规范的规定；涂料应贮存在密闭的容器中，并应清楚地标明生产商、材料、产品类型、生产日期、失效期、适用期、颜色、光泽、干燥时间和燃点。

材料应具有产品合格证、说明书或质检报告。施工前必须运到施工现场，且经甲方现场代表同意后，方可投入使用。

必要时，应对原材料进行抽验，具体的产品技术指标以供应商的标准为准。抽验不合格的原材料不得使用。同批号的原材料抽验数量不得少于一桶，若抽验不合格则（加倍抽验或全部检验）。则应在原检测机构进行复检或由上一级检测机构进行复检，直至按质量法的要求由国家权威机构进行仲裁。

4. 主要施工机械

序号 名 称 数量(台) 序号 名 称 数量(台)

1 钢丝刷 若干 8 温湿度计 2
