protel99se使用手册

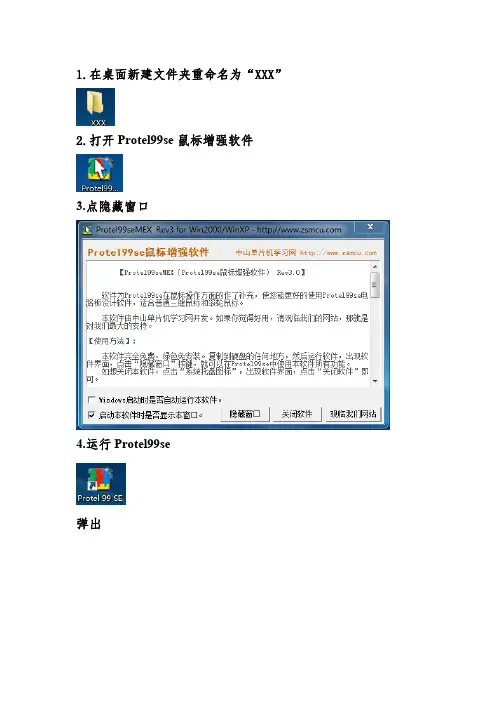

1.在桌面新建文件夹重命名为“XXX”

2.打开Protel99se鼠标增强软件

3.点隐藏窗口

4.运行Protel99se

弹出

点“File”文件”New”新建,弹出点浏览，弹出点击保存回到

点“OK”进入到

打开“Documents

”进入到空白界面如图所示

随便在任何空白处右键单击在弹出的菜单里点“New”此时弹出

双击

SchmaticDocuments弹出并重命名为“XXX”

双击原理图图标打开弹出

点击左边菜单栏中的“Add/Remove

”弹出对话框如下图所示，

双击上图选中的阴影部分移除次原理图库，会弹出下图对话框

然后点击“OK”

点击下图中的“Find”

注意：在点击下图中的“Find”之前要确保和下图中的界面一模

一样

会弹出下面的对话框点下图中修改路径的地方（后面的省略号）如图所示注意：路径一定要和下图中阴影部分的一摸一样才行

修改好路径之后点击“FindNow”如下图

之后会查找到很多原理图封装如下图

接着点击“AddToLibraryList”如下图所示，

加好后点击“Close”即可。

下面就是画图，在左边选择元器件之后就点击下面的“Place”j

就可以把元器件放到界面上去，按空格键是旋转方向（此时元器

件是可以跟着鼠标一起动的，否则不能旋转；或者用鼠标左键点

着元器件不松，再按空格键或是点击右键）；双击元器件名字就可以改名字

接着用导线把元器件都连好。图中要有这样三个画图工具如下图

所示：

第一个此工具栏中所有工具都不具备电气属性，只可作为花图的辅助说明作用，注释的话就用此工具栏中的

“T”...

第二个此工具栏中所有工具都有电气属性，可作为导线等工具，网络标号用“Net1”...

第三个此工具栏中所有工具都有电气属性，可作为电源等工具来用。最后把此图画出来

Protel99Se使用方法详解

PCB设计软件Protel99Se使用方法详解

Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件～采用设计库管理模式～可以进行联网设计～具有很强的数据交换能力和开放性及3D模拟功能～是一个32位的设计软件～可以完成电路原理图设计～印制电路板设计和可编程逻辑器件设计等工作～深受电子工程师的喜爱。为方便更多的电子爱好者掌握这一设计软件～本文将Protel99Se制作电路印制板基本流程以及注意事项进行说明。

关键词:PCB设计 Protel99Se电路印制板制作 注意事项

一、电路版设计的先期工作

1、利用原理图设计工具绘制原理图～并且生成对应的网络表。当然～有些特殊情况下～如电路版比较简单～已经有了网络表等情况下也可以不进行原理图的设计～直接进入PCB设计系统～在PCB设计系统中～可以直接取用零件封装～人工生成网络表。

2、手工更改网络表 将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上～没任何物理连接的可定义到地或保护地等。将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致～特别是二、三极管等。

二、画出自己定义的非标准器件的封装库

建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。

三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等 1、进入PCB系统后的第一步就是设置PCB设计环境～包括设置格点大小和类型～光标类型～版层参数～布线参数等等。大多数参数都可以用系统默认值～而且这些参数经过设置之后～符合个人的习惯～以后无须再去修改。

2、规划电路版～主要是确定电路版的边框～包括电路版的尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。

-!

Protel 99se操作指南

1.1启动Protel99se

一、启动方法

1、双击桌面快捷方式图标，进入Protel99se。

2、执行“开始”→“程序”→Protel99se进入。

二、进入Protel99se主界面

启动后，屏幕出现启动画面，几秒后，系统进入Protel99se主窗口，如图1-1所示。

执行菜单File→New可以建立一个新的设计数据库，屏幕弹出图1-2所示的对话框，在Database File New 框中可以输入新的数据库文件名，系统默认为“My Design.ddb”，点击“Browse…”可以修改文件的存储位置；单击Password选项卡可进行密码设置。

图1-1 Protel99se主窗口 图1-2

创建新的设计数据库

所有内容设置完毕，单击OK按钮进入设计数据库文件主窗口，如图1-3所示。

图1-3 设计数据库文件主窗口

三、启动SCH99SE编辑器

进入图1-3所示的界面后，双击Document图标确定文件存放位置，然后执行菜单File→New（或鼠标右击→New），屏幕弹出New Document对话框，如图1-4所示，可以在Document下建立新文档，图中选中新建原理图文件，即双击图标，新建一个原理图-!

文件，如图1-5所示，系统默认原理图文件名为Sheet1，此时可以直接修改原理图文件名，图中改为AMD。

图1-4 新建文件对话框 图1-5

新建原理图文件

双击原理图文件图标，系统进入原理图编辑器。

（用相同的方法新建印制板等文件）。

印制板文件，印制板库文件，原理图库文件。

四、原理图编辑器

图1-6所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。

图1-6 原理图编辑器

-!

1.2绘制原理图

1

Protel 99SE做PCB零件封装图文教程

1. 打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编辑器

2. 先把制式转换一下，改为公制 2

3. 新建一个PCB封装

4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装 3

5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！

6.如果对默认的封装名不满意，就需要改一个自己喜欢的 4

7.这个是用来设置网格的标准，属于是个人喜好问题

8.这个就是执行上一步后的对话框 5

9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>> 6

10.用这个功能可以知道我们做的封装的尺寸是不是精确的
