室外给排水工程

年公租房附属建设工程

室外给排水工程及附属工程

施 工 方 案

编制单位：

编 制 人：

审 核 人：

批 准：

日 期：

目 录

一、工程概况及编制说明

1、工程概述

2、编制说明

二、具体施工方案

1、给排水系统工程简介

2、室外附属工程简介

3、相关技术标准

4、施工步骤

三、环境保护

四、安全措施

五、机械设备配置 一、工程概况及编制说明

1、工程概述

工程名称：年公租房附属建设工程

工程地点：墨竹工卡县嘎则新区

建设单位：

监理单位：

施工单位：

2、编制说明

为了尽早完整的完成本工程的施工，尽早将公租房交付使用。我单位拟在近期开始进行室外附属工程（绿化、室外给排水、室外强电、室外彩砖等工程，以下均称附属工程）的施工。但是，由于此部分工程没有正式的施工图纸，我单位便无法进行施工计划及部署。鉴于此，经过建设单位、设计单位、监理单位及施工单位的现场考察及商议后，决定结合现场实际情况，在不违反相关强标及规范的前提下，灵活、合理的对附属工程进行统筹规划，并形成有效文件指导施工单位进行施工。因此，本方案即是对各单位施工现场决议的真实记录及整理，并作为我部进行施工的依据及实施方案。

二、具体施工方案

本方案包含室外给排水工程及室外附属工程两个部分。室外给排水工程平面布置图详见施工图 1、室外给排水系统工程简介

①室外排水系统：主要由连接各栋楼排水口并通向化粪池的管道组成。管道检查井的井底标高及排水管道埋设的深度在满足相关规范的前提下，可根据化粪池与市政管网的接口高程做灵活调整。最终使各栋楼的污水通过排水管道顺利导入化粪池即可。其中，管道的平面位置及长度可根据每栋房屋的排污口位置及现场实际情况做灵活调整。检查井的设置原则上直线段每20米设置一个，遇转角、交接处即设置一个。

室内给排水工程施工方案

一、工艺流程

（1）给水系统工艺流程:

安装准备→预制加工→干管加工安装→立管加工安装→支管加工安装→管道试压→管道防腐及保温→管道冲洗消毒→系统通水。

（2）排水系统工艺流程:

安装准备→进场材料检验→支吊架制作安装→管道预制加工→干管安装→立管安装→支管安装→卡架固定→封堵洞口→闭水试验→洁具安装→通水试验→通球试验→系统通水。

二、施工技术要求及技术要点

本工程管道安装严格执行《建筑给水排水及通风工程施工质量验收规范》、另外还需符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需变更，必须经甲方、设计方许可，凭有效变更签证单、变更图纸方可施工。管道安装中应注意以下几个问题：

1、工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质保单、合格证。

2、管道安装前，必须清除管内污垢，安装中断的开口处（如卫生设备接口等），应临时封堵。

3、直管接口（丝接、焊接或法兰接口）连接时，如有弯曲必须进行调直处理，以保持管线直度，水平安装和垂直安装的允许偏差不得超过规范允许范围。

4、管道穿过外墙及屋顶均要采用刚性防水套管，穿过人防区域采用柔性防水套管，采用防水套管要严格按图册要求加工，防水钢板与钢管间双面焊焊缝应做煤油渗漏检验，不得有渗漏。管道穿楼板、墙体等均要安装钢套管。安装在楼板内的套管，其顶部应高出地面20mm，底部与楼板底面平；安装在墙壁内的套管，其两端应与饰面平。穿梁预留孔（套管）预留（埋）时，应保持与梁垂直。管道穿过基础、墙壁和楼板的预留孔洞大小如设计无要求时，按施工规范执行，卫生间楼板留孔以业主提供的卫生洁具为准。承重墙及打洞应注意结构强度，必要时，应与甲方联系，采取补强措施。

5、阀门应有质保单（或合格证）。阀门安装的位置、数量、型号和规格，应符合设计要求，并应做好试压检查，不合格的阀门不能安装。阀门、管件安装时，应保证管道整体的垂直度。

1 南科大和深大拆迁安置综合区Ⅰ标段工程

室外给排水工程施工总结

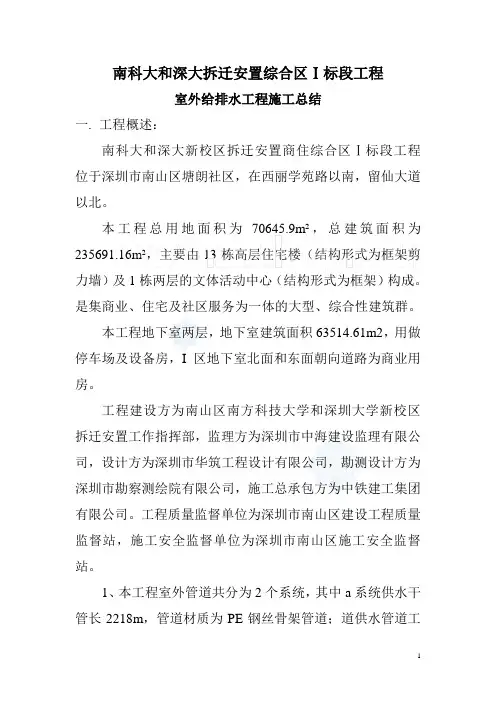

一. 工程概述：

南科大和深大新校区拆迁安置商住综合区Ⅰ标段工程位于深圳市南山区塘朗社区，在西丽学苑路以南，留仙大道以北。

本工程总用地面积为70645.9m²，总建筑面积为235691.16m²，主要由13栋高层住宅楼（结构形式为框架剪力墙）及1栋两层的文体活动中心（结构形式为框架）构成。是集商业、住宅及社区服务为一体的大型、综合性建筑群。

本工程地下室两层，地下室建筑面积63514.61m2，用做停车场及设备房，I区地下室北面和东面朝向道路为商业用房。

工程建设方为南山区南方科技大学和深圳大学新校区拆迁安置工作指挥部，监理方为深圳市中海建设监理有限公司，设计方为深圳市华筑工程设计有限公司，勘测设计方为深圳市勘察测绘院有限公司，施工总承包方为中铁建工集团有限公司。工程质量监督单位为深圳市南山区建设工程质量监督站，施工安全监督单位为深圳市南山区施工安全监督站。

1、本工程室外管道共分为2个系统，其中a系统供水干管长2218m，管道材质为PE钢丝骨架管道；道供水管道工

2 作压力为0.4MPa；管道水压试验压力为0.8MPa。b系统为雨水排水系统，总长度为2565m，管道材质为UPVC双壁波纹管;c系统为污水排水系统，管道总长度为1650m，管道材质为UPVC双壁波纹管。

二：工程管理：

1：施工准备：

a:技术准备：

我方根据业主提供的施工图纸、设计标准、相应的法律法规，对施工现场踏勘，认真理解设计意图.设计原理，与设计单位保持良好沟通，进行图纸会审.并依照图纸会审记录.施工规范、标准图集编制了技术交底、施工班组作业技术交底，下发各施工班组。

根据业主提供的测量控制点，及测量标准，完成了测量控制网的复核.加密，建立了水准网，并报经监理处复核批准.同时对纵断面.横段面进行测量复核，绘制了场区土方平整.道路横断面图，报经监理处.业主复核。

室外给排水工程施工方案

1、施工测量

管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前,及时校测管道中心线及高程桩的高程。

2、挖槽

①采用机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留20cm 左右不挖、待人工清挖。

②开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。

③严格控制槽底高程和宽度，防止超挖。

④槽深小于3m 时，边坡为1:0.33,槽深大于3m 时,边坡为1:0.5。

⑤槽边1m 处沿沟槽走向设1.2m 高红白漆护栏，并围防汛埂，以防雨水冲槽。

⑥沟槽开挖后，项目部质检人员、测量人员和试验人员对沟槽底宽、坡度、中心线等进行检查，对槽底按规定频率进行钎探，及时邀请业主、设计、勘测单位和监理单位联合验槽。

3、下管、稳管

①管道下管、安装施工工艺为：排管→下管→清理管腔、管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线、高程→用探尺检查胶圈位置→锁管。

②砂基经自检和现场监理验收合格后，下管稳管。D≥600 混凝土管下管采用25t 吊车，管径D＜600 混凝土管采用16t 吊车，人工配合，专人指挥下管。

下管时必须轻吊轻放，用专用吊装带吊装，一方面避免损坏管材，另一方面保护砂基表面不受破坏。为防止管道横向移动，在管道两侧用4 个预制混凝土楔形垫块以900 角对管道加以支撑，其纵向位置为每组距管端1/5 处。

③下管前进行外观检查，管材上须有合格印章，边脚整齐无破损，发现裂纹、管口有残缺者不得使用，管节的质量必须符合《混凝土和钢筋混凝土排水管》的质量标准要求。
