幕墙工程施工监控要点

建设监理２００８年第２期　

幕墙工程的监理控制要点　

周佳玮，朱正　（常州安厦工程项目管理有限公司，江苏常州２１３０２２）　

摘要：从幕墙工程的施工准备阶段开始，提出了监理在施工过程中的质量控制要点，包括材料控制关、加工和　安装关；并对几种幕墙常见的加工和安装工艺进行了分析。旨在让监理人员对幕墙工程的技术和监控有　足够的认识。　关键词：幕墙工程；材料；施工工艺；控制要点　中图分类号：ＴＵ７１２　文献标识码：Ｂ　文章编号：１００７－４１０４（２００８）０２＂００４３－０４　

１　前言　建筑幕墙是金属构架与板材组成的装饰工程，不　承担主体结构荷载与作用的建筑外围护结构。常见的　建筑幕墙有玻璃幕墙、金属幕墙、石材板幕墙及彩色　混凝土挂板幕墙等。幕墙具有装饰效果独特，立面造　型丰富多彩，渲染生活环境、展现时代风貌，便于标　准化、装配化施工，安装速度快的特点。由此，广泛　地应用于现代建筑装饰。建筑幕墙从施工准备阶段开　始，到工程验收为止，是一个多工序的复杂过程。对　于过程的每一个阶段，监理工作都非常重要。以下简　要叙述玻璃幕墙、石材幕墙和金属幕墙等几种常见幕　墙的施工监理控制要点。　２施工前准备阶段　核对全部幕墙施工图。图纸要经相关部门审核，　并加盖审图专用章。对已建结构进行复测，按实际尺　寸要求调整设计。检查施工现场，为幕墙安装准备　条件、人员、加工机具、施工脚手架、安全设施等　配备。检查已到现场的材料、零配件是否符合有关标　准，有无出厂合格证。检查预埋件是否齐全，位置是　否正确以及未埋设或埋设偏差的采取何种补救措施。　审核施工单位的施工组织设计和施工技术方案，编制　建筑幕墙监理实施细则。　３材料质量控制　材料是确保建筑幕墙工程质量和安全的主要因　素。作为外围护结构的幕墙材料必须符合验收规范及　设计要求，这样才能保证建筑幕墙结构的牢固性、长　久性和防风、防雨性能。材料是幕墙性能的基础，因　此，必须严格控制材料质量关（参照幕墙规范及行业　标准）。　３．１型材　型材包括常用的钢型材、轻钢型材、铝合金型　材、点式幕墙的杆件等，应有出厂合格证和质量证　书，其化学性能和力学性能必须符合要求。检查其截　面尺寸、壁厚、镀层外观质量和厚度、镀层、色差等　应符合设计和施工规范要求。严禁使用不合格材料。　３．２　五金件　核对来货与合同规定的型号、规格、厂家是否一　致，出厂合格证是否齐全；钢板、铝板出厂合格证、　钢材化学成分和力学性能测试报告是否齐全。普通钢　零件、预埋件、转接件的尺寸规格、其热镀锌层是否　完好。膨胀螺栓、化学螺栓厂家、型号、规格是否与　合同相符，并且必须有抗拔试验报告书。螺栓应采用　不锈钢或热镀锌碳素钢。　３．３玻璃　检查玻璃产地证书，核对中空玻璃的加工地点和　厂家是否与合同一致。核对出厂合格证、性能测试报　告。镀膜玻璃的外观质量应符合浮法玻璃，玻璃边缘　应进行打磨。中空玻璃应检查其边缘是否双道密封，　铝框型式是否为合同指定产品。玻璃应使用安全玻　璃。　３．４石材　石材的品种规格性能和等级应符合设计和技术规　范的规定，石材的密度与等级应相符。石材除有产品　合格证书、性能检测报告、材料进场记录外，应复验　合格。石材的弯曲强度不应小于８Ｍｐａ，吸水率不小　于０．８０　。石材表面应平整、洁净无污染、缺损和裂　痕、擦伤及轻微划伤、斑纹等。石材表面涂刷防污剂　的，防污剂应有产品合格证、性能检测报告，并要进　

幕墙工程施工图纸会审要点

1. 总则

1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：

1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：

1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。 对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。 1.7本要点适用范围为苏州市。

2. 审查要点中引用的强制性条文：

2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-2001

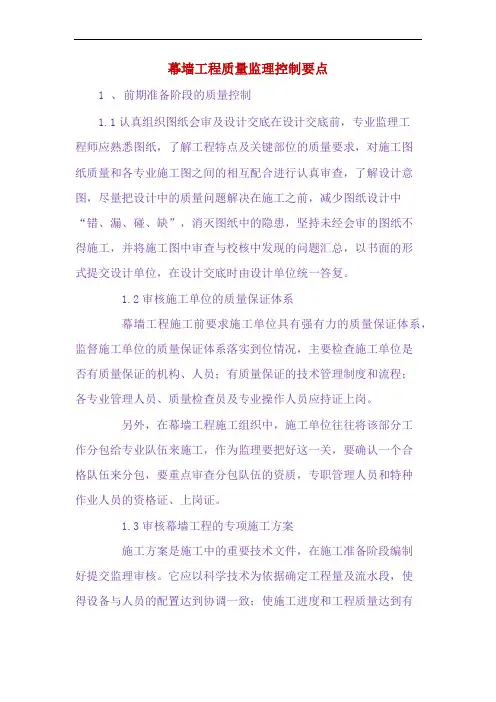

幕墙工程质量监理控制要点

1 、前期准备阶段的质量控制

1.1认真组织图纸会审及设计交底在设计交底前，专业监理工程师应熟悉图纸，了解工程特点及关键部位的质量要求，对施工图纸质量和各专业施工图之间的相互配合进行认真审查，了解设计意图，尽量把设计中的质量问题解决在施工之前，减少图纸设计中“错、漏、碰、缺”，消灭图纸中的隐患，坚持未经会审的图纸不得施工，并将施工图中审查与校核中发现的问题汇总，以书面的形式提交设计单位，在设计交底时由设计单位统一答复。

1.2审核施工单位的质量保证体系

幕墙工程施工前要求施工单位具有强有力的质量保证体系，监督施工单位的质量保证体系落实到位情况，主要检查施工单位是否有质量保证的机构、人员；有质量保证的技术管理制度和流程；各专业管理人员、质量检查员及专业操作人员应持证上岗。

另外，在幕墙工程施工组织中，施工单位往往将该部分工作分包给专业队伍来施工，作为监理要把好这一关，要确认一个合格队伍来分包，要重点审查分包队伍的资质，专职管理人员和特种作业人员的资格证、上岗证。

1.3审核幕墙工程的专项施工方案

施工方案是施工中的重要技术文件，在施工准备阶段编制好提交监理审核。它应以科学技术为依据确定工程量及流水段，使得设备与人员的配置达到协调一致；使施工进度和工程质量达到有

科学依据的水平。工程监理部应按以下方法审查幕墙的专项施工方案。

1.3.1程序性审查。专项方案必须由施工总承包单位的技术负责人审批，分包单位编制的应经总承包单位审批；应组织专家组进行论证的必须有专家最终确认的论证审查报告，对项目监理机构审查后不符合要求的，施工单位应按原程序重新办理报审手续。

1.3.2符合性审查。专项施工方案必须符合工程建设强制行性标准要求，并包括安全技术措施、管理措施、安全验算结果等及内容。

1.3.3针对性审查。对专项方案应针对工程特点以及所处环境等实际情况，编制内容应详细具体，明确操作要求；对技术要求高、施工难度大的工序是否设置质量控制点；针对质量通病或质量不稳定，易出现不合格产品的工序，应提出有针对性的防治措施；对新材料、新技术、新工艺是否给予了重点的技术支持与控制。

1.后置锚栓

后植化学锚栓是幕墙骨加承重体系的重要受力构件，施工操作受现场条件和人为影响因素多，要确保每一根螺栓的埋植质量都符合设计强度要求，监理应要求施工单位在该工序施工前对操作人员进行专项培训和技术交底，并由锚栓生产或供应商在现场做示范操作，再根据工程设计要求选择具有代表性的不同工程构件部位，由操作人员先进行一定数量的试埋植和拉拔试验检测，全部达到力学指标和设计受力要求后方能开始正式施工。为强化验收管理、保证验收要求质量，监理在施工过程中可按现场具体情况规定各工序检查流程及要求，合理划分若干个不同规模的检验批次来进行验收控制。其工序检查流程为：锚栓钻孔点测量定位—复核、调整—钻孔、清孔—复核成孔位置、孔深、检查清孔、孔口周边砼完整情况—埋植锚栓— 检查、测量锚栓垂直度、外露长度—锚板安装、找正并初步固定—弹纵、横中心线 —转接角码初步点焊定位。

该作业流程需注意控制下列事项：

⑴、锚栓距砼构件边缘的距离应满足规范要求的最小控制尺寸（即≥ 5d并≥50mm），并应位于梁、柱最外侧主筋的内侧，锚栓植埋后的实际位置和外露长度（深度）要全数检查。

⑵、锚板安装时砼强度必须达到设计要求，并不得低于C30，砼表面局部应平整，砼表面强度受损部位和装修层要在打孔前清除，严禁在受损部位上打孔或将锚板安设在装修层、砖墙和较低强度的砼上。

⑶、柱、梁节点部位安装锚栓打孔因钢筋密集而致位置不能满足设计要求时，应对锚板进行相应的补强处理（如钢板加厚、加大、适当增加锚栓数量等）并严格验收，弃用的孔要使用化学锚因胶或树脂水泥砂浆进行填塞补强处理。

⑷、严禁用气焊在锚板上开孔和后扩孔，所有钻孔子孔径误差≤0.5mm,孔边距均应≥25mm。

⑸、安装立柱的主角码焊接时要采取可靠的降温、隔热措施，防止已植锚栓化学胶受焊接高温影响而产生老化、降低强度。

⑹、化学锚栓安装前要逐个检查清孔情况，检查时可使用毛刷和吹孔等专用工具，清孔干净再用丙硐擦拭后方可进行安装。锚栓安装时必须一步到位，胶未达到强度前要防止二次扰动，要避免对已植锚栓产生外力撞击。
