烧结热力学

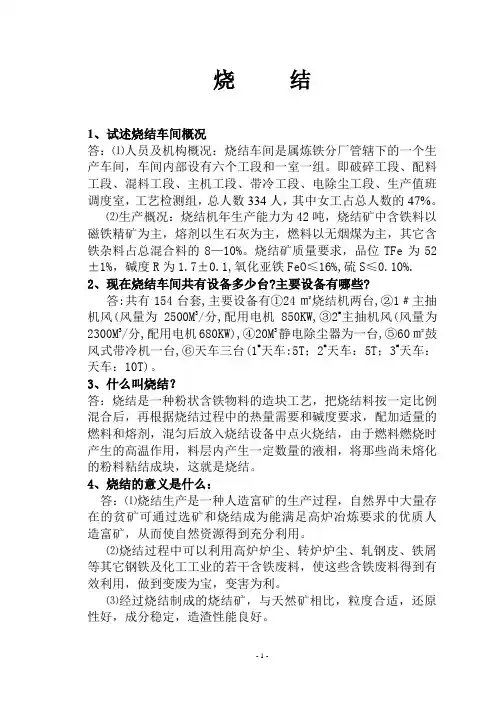

- 1 - 烧 结

1、试述烧结车间概况

答：⑴人员及机构概况：烧结车间是属炼铁分厂管辖下的一个生产车间，车间内部设有六个工段和一室一组。即破碎工段、配料工段、混料工段、主机工段、带冷工段、电除尘工段、生产值班调度室，工艺检测组，总人数334人，其中女工占总人数的47%。

⑵生产概况：烧结机年生产能力为42吨，烧结矿中含铁料以磁铁精矿为主，熔剂以生石灰为主，燃料以无烟煤为主，其它含铁杂料占总混合料的8—10%。烧结矿质量要求，品位TFe为52±1%，碱度R为1.7±0.1,氧化亚铁FeO≤16%,硫S≤0.10%.

2、现在烧结车间共有设备多少台?主要设备有哪些?

答:共有154台套,主要设备有①24㎡烧结机两台,②1﹟主抽机风(风量为2500M3/分,配用电机850KW,③2#主抽机风(风量为2300M3/分,配用电机680KW),④20M3静电除尘器为一台,⑤60㎡鼓风式带冷机一台,⑥天车三台(1#天车:5T；2#天车：5T；3#天车：天车：10T)。

3、什么叫烧结？

答：烧结是一种粉状含铁物料的造块工艺，把烧结料按一定比例混合后，再根据烧结过程中的热量需要和碱度要求，配加适量的燃料和熔剂，混匀后放入烧结设备中点火烧结，由于燃料燃烧时产生的高温作用，料层内产生一定数量的液相，将那些尚未熔化的粉料粘结成块，这就是烧结。

4、烧结的意义是什么：

答：⑴烧结生产是一种人造富矿的生产过程，自然界中大量存在的贫矿可通过选矿和烧结成为能满足高炉冶炼要求的优质人造富矿，从而使自然资源得到充分利用。

⑵烧结过程中可以利用高炉炉尘、转炉炉尘、轧钢皮、铁屑等其它钢铁及化工工业的若干含铁废料，使这些含铁废料得到有效利用，做到变废为宝，变害为利。

⑶经过烧结制成的烧结矿，与天然矿相比，粒度合适，还原性好，成分稳定，造渣性能良好。 - 2 - 5、烧结用铁矿粉的种类有哪些？

烧结工艺流程图：

图片：

烧结工艺流程图：

烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。

由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用

我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。

富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。

粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料的主要来源。

粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。

粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。 1．2 粉矿造块的方法

粉矿造块方法很多，主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团，其成球方式和固结方法与球团矿不同，还有小球烧结，国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。

烧结工艺流程

烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。

由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用

我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。

富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。

粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料的主要来源。

粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。

粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。

1．2 粉矿造块的方法

粉矿造块方法很多，主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团，其成球方式和固结方法与球团矿不同，还有小球烧结，国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。

烧结生产工艺流程

钢铁生产过程中的烧结

1.烧结的概念

将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。

2. 烧结生产的工艺流程

目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图2—4所示。主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。

抽风烧结工艺流程

◆烧结原料的准备

①含铁原料

含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。

一般要求含铁原料品位高，成分稳定，杂质少。

②熔剂

要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。

在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。

③燃料

主要为焦粉和无烟煤。

对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。

对入厂烧结原料的一般要求见表2—2。

入厂烧结原料一般要求

◆配料与混合

①配料

配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。

常用的配料方法：容积配料法和质量配料法。

容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。准确性较差。

质量配料法是按原料的质量配料。比容积法准确，便于实现自动化。

②混合

混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。

混合作业：加水润湿、混匀和造球。

根据原料性质不同，可采用一次混合或二次混合两种流程。

一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。

二次混合的目的：继续混匀，造球，以改善烧结料层透气性。 用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。
