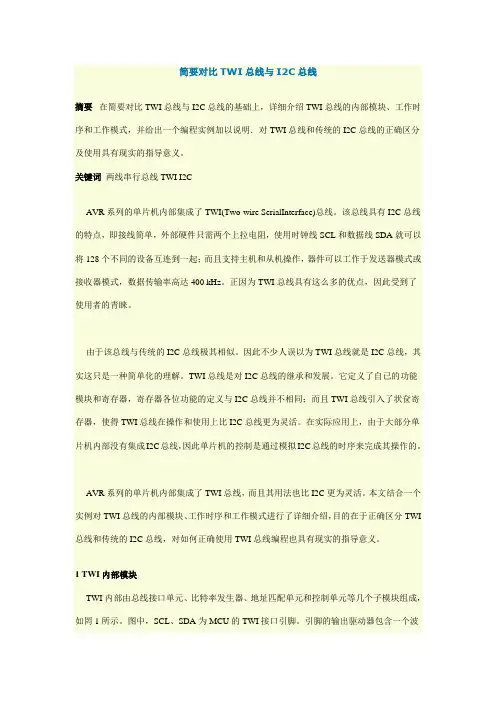

简要对比TWI总线与I2C总线
摘要 在简要对比TWI总线与I2C总线的基础上，详细介绍TWI总线的内部模块、工作时序和工作模式，并给出一个编程实例加以说明．对TWI总线和传统的I2C总线的正确区分及使用具有现实的指导意义。
关键词 两线串行总线TWI I2C
AVR系列的单片机内部集成了TWI(Two-wire SerialInterface)总线。该总线具有I2C总线的特点，即接线简单，外部硬件只需两个上拉电阻，使用时钟线SCL和数据线SDA就可以将128个不同的设备互连到一起；而且支持主机和从机操作，器件可以工作于发送器模式或接收器模式，数据传输率高达400 kHz。正因为TWI总线具有这么多的优点，因此受到了使用者的青睐。
由于该总线与传统的I2C总线极其相似。因此不少人误以为TWI总线就是I2C总线，其实这只是一种简单化的理解。TWI总线是对I2C总线的继承和发展。它定义了自已的功能模块和寄存器，寄存器各位功能的定义与I2C总线并不相同；而且TWI总线引入了状奁寄存器，使得TWI总线在操作和使用上比I2C总线更为灵活。在实际应用上，由于大部分单片机内部没有集成I2C总线，因此单片机的控制是通过模拟I2C总线的时序来完成其操作的。
AVR系列的单片机内部集成了TWI总线，而且其用法也比I2C更为灵活。本文结合一个实例对TWI总线的内部模块、工作时序和工作模式进行了详细介绍，目的在于正确区分TWI总线和传统的I2C总线，对如何正确使用TWI总线编程也具有现实的指导意义。
1 TWI内部模块
TWI内部由总线接口单元、比特率发生器、地址匹配单元和控制单元等几个子模块组成，如罔1所示。图中，SCL、SDA为MCU的TWI接口引脚。引脚的输出驱动器包含一个波形斜率限制器以满足TWI规范；引脚的输入部分包含尖峰抑制单元，以去除小于50ns的毛刺。总线接口单元包括数据与地址寄存器TWDR、START／STOP控制器和总线仲裁判定硬件电路。比特率发生器单元用来控制TWI工作于主机模式时时钟信号SCL的周期，具体由TWI状态寄存器TWSR的预分频系数以及比特率寄存器TWBR设定；当TWI工作于从机模式时，无需对比特率或预分频进行设定。地址匹配单元将检测从总线上接收到的地址是否与TWAR寄存器中的7位地址相匹配。控制单元监视TWI总线，根据TWI控制寄存器TWCR的设置作出相应的响应。

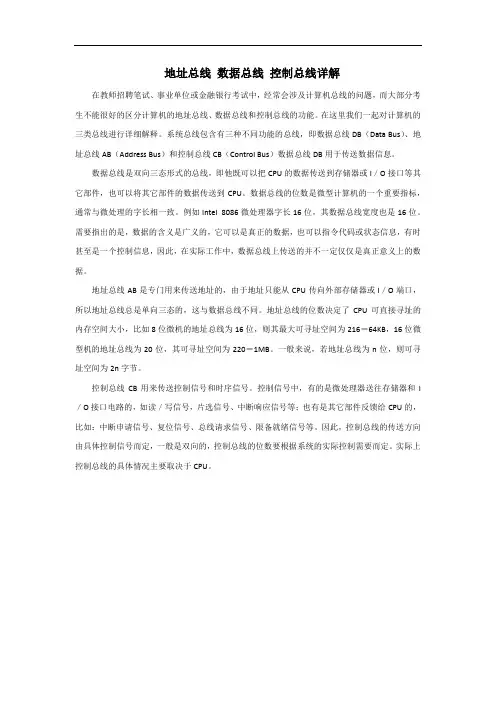

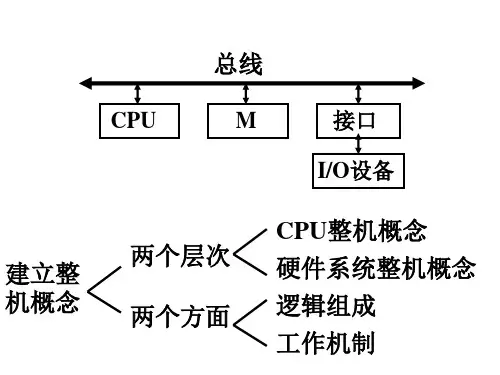

地址总线 数据总线 控制总线详解
在教师招聘笔试、事业单位或金融银行考试中，经常会涉及计算机总线的问题，而大部分考生不能很好的区分计算机的地址总线、数据总线和控制总线的功能。在这里我们一起对计算机的三类总线进行详细解释。系统总线包含有三种不同功能的总线，即数据总线DB（Data Bus）、地址总线AB（Address Bus）和控制总线CB（Control Bus）数据总线DB用于传送数据信息。
数据总线是双向三态形式的总线，即他既可以把CPU的数据传送到存储器或I／O接口等其它部件，也可以将其它部件的数据传送到CPU。数据总线的位数是微型计算机的一个重要指标，通常与微处理的字长相一致。例如Intel 8086微处理器字长16位，其数据总线宽度也是16位。需要指出的是，数据的含义是广义的，它可以是真正的数据，也可以指令代码或状态信息，有时甚至是一个控制信息，因此，在实际工作中，数据总线上传送的并不一定仅仅是真正意义上的数据。
地址总线AB是专门用来传送地址的，由于地址只能从CPU传向外部存储器或I／O端口，所以地址总线总是单向三态的，这与数据总线不同。地址总线的位数决定了CPU可直接寻址的内存空间大小，比如8位微机的地址总线为16位，则其最大可寻址空间为216＝64KB，16位微型机的地址总线为20位，其可寻址空间为220＝1MB。一般来说，若地址总线为n位，则可寻址空间为2n字节。
控制总线CB用来传送控制信号和时序信号。控制信号中，有的是微处理器送往存储器和I／O接口电路的，如读／写信号，片选信号、中断响应信号等；也有是其它部件反馈给CPU的，比如：中断申请信号、复位信号、总线请求信号、限备就绪信号等。因此，控制总线的传送方向由具体控制信号而定，一般是双向的，控制总线的位数要根据系统的实际控制需要而定。实际上控制总线的具体情况主要取决于CPU。
CAN总线概述
1. CAN总线的产生与发展
控制器局部网（CAN－CONTROLLER AREA NETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑、环境控制等众多部门。控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。这类系统是以微型机为核心，将
5C技术--COMPUTER（计算机技术）、CONTROL（自动控制技术）、COMMUNICATION（通信技术）、CRT（显示技术）和 CHANGE（转换技术）紧密结合的产物。它在适应范围、可扩展性、可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备、接口与计算设备以及通信设备组成。现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。现场总线的研究与应用已成为工业数据总线领域的热点。尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。控制器局部网 CAN（CONTROLLER AERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。为此，1991年 9月 PHILIPS SEMICONDUCTORS制订并发布了 CAN技术规范（VERSION 2.0）。该技术规范包括A和B两部分。2.0A给出了曾在CAN技术规范版本1.2中定义的CAN报文格式，而2.0B给出了标准的和扩展的两种报文格式。此后，1993年11月ISO正式颁布了道路交通运载工具--数字信息交换--高速通信控制器局部网（CAN）国际标准（ISO11898），为控制器局部网标准化、规范化推广铺平了道路。
RS485的特点：
RS485接口
RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：
RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。
由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。
1、485总线布线和采用什么样的线？
RS-485总线最好采用终端匹配的总线型结构拓扑结构，用一条单一、连续的信号通道总线将各个节点串联起来，从总线到每个节点引出线长度应尽量短，以便引出线中的反射信号对总线影响最低。
