疏水阀技术文件

疏水阀专业术语解释

编号 名词术语 名 词 解 释

01 最高允许压力 在给定温度下疏水阀壳体能够持久承受的最高压力

02 工作压力 在工作条件下疏水阀进口端的压力

03 最高工作压力 在正确动作条件下，疏水阀进口端最高压力，它由制造厂给定

04 最低工作压力 在正确动作情况下，疏水阀进口端最高低工作压力

05 工作背压 在工作条件下疏水阀出口端的压力

06 最高工作背压 在最高工作压力下，能正确动作时疏水阀出口端最高压力

07 背 压 率 工作背压与工作压力的百分比

08 最高背压率 最高工作背压与最高工作压力的百分比

09 工作压差 工作压力与工作背压的差值

10 最大压差 工作压力与工作背压的最大差值

11 最小压差 工作压力与工作背压的最小差值

12 工作温度 在工作条件下疏水阀进口端的温度

13 最高工作温度 与最高工作压力相对应的饱和温度

14 最高允许温度 在给定温度下疏水阀壳体能够持久承受的最高温度

15 开阀温度 在排水温度试验时，疏水阀开启时的进口温度

16 关阀温度 在排水温度试验时，疏水阀关闭时的进口温度

17 排水温度 疏水阀能连续排放热凝结水的温度

18 最高排水温度 在最高工作压力下疏水阀能连续排放热凝结水的最高温度

19 过 冷 度 凝结水温度与相应压力下饱和温度之差的绝对值

20 开阀过冷度 开阀温度与相应压力下饱和度之差的绝对值

21 关阀过冷度 关阀温度与相应压力下饱和温度之差的绝对值

22 最大过冷度 开阀过冷度中的最大值

23 最低过冷度 关阀过冷度中的最大值

24 冷凝结水排量 在给定压差和20度条件下疏水阀一小时内能排出凝结水的最大重量

25 热凝结水排量 在给定压差和温度下疏水阀一小时内能排出凝结水的最大重量

26 漏 汽 量 单位时间内疏水阀漏出新鲜蒸气的量

27 无负荷漏汽量 疏水阀前处于完全饱和蒸气条件下的漏汽量

28 有负荷漏汽量 在给定负荷率下，蒸汽疏水阀的漏汽量

29 无负荷漏汽率 无负荷漏汽量与相应压力下最大热凝结水排量的百分比

30 有负荷漏汽率 有负荷漏汽量与试验时间内实际热凝结水排量的百分比

31 负 荷 率 试验时间内的实际热凝结水排量与试验压力下最大热凝结水排量的百分比

疏水阀选型倍率K参考表

序号 供 热 系 统 使 用 状 况 K

1 分汽缸下部疏水 在各种压力下，能进行快速排除凝结水 3

2 蒸汽主管疏水 每100m或控制阀前，管路拐弯，主管末端等处应设疏水点 3

3 支 管 支管长度≥5m处的各种控制的前面设疏水点 3

4 汽水分离器 在汽水分离器的下部疏水 3 5 伴 热 管 一般伴热管径DN15,≤50m处设疏水点 2

6 暖 风 机 压力不变时 3

7 多路并联盘管加热（液体） 3

8 烘 干 室（箱） 采用较高压力为PN16 ；压力不变时 ；压力可调时 2

9 溴化锂制冷设备蒸汽器 单效压力≤1kgf/c㎡ 双效压力≤10kgf/c㎡ 2

10 浸在液体中的加热盘管 压力不变时 2

11 列管式热交换器 压力不变时 3

12 支 套 锅 必须在支套锅上方设排空气阀 3

13 单效或多效蒸汽器 凝结水量<20t/h ；凝结水量>20t/h 3

14 消 毒 柜 柜的上方设排空气阀 2

15 回转干燥圆筒 表面线速度V≤10；V ≤80;V ≤100 5.8

（请浏览本公司网站 ： 了解更多疏水阀知识）

疏水阀型号编制

表 一 表 二

密封材料 代 号

铜 合 金 T

硬质合金 Y

锡基轴承合金 B

合 金 钢 H

渗 氮 钢 D

渗 硼 钢 P

尼龙塑料 N

含氟塑料 F

橡 胶 X 阀体材料 代 号

灰 铸 铁 Z

可锻铸铁 K

球墨铸铁 Q

铜及铜合金 T

铬钼钒钢 V

碳 钢 C

铬 钼 钢 I

1Cr18Ni9Ti P

Cr18Ni12M02Ti R 型号说明：

例：CS41H-16C-Ⅱ

C-表示采用国际标准

S-表示疏水阀代号

4-表示连接形式为法兰

1-表示自由浮球式疏水阀

H-表示密封面材料为合金刚

16-表示公称压力为1.6Mpa

C-表示阀体材料为碳钢

Ⅱ-表示2号自由浮球系列

注：以国产代替进口的（按国外型号） 疏水阀的正确选型

疏水阀一定要选用质量最好的产品，要把有限的资金用在刀刃上。使用优质疏水阀所节约能源和提高生产效益的资金比购买该疏水阀的投资要高出几十倍。选用质量好的疏水阀能给企业带来巨大经济效益。疏水阀的使用面广量大，千万不可忽略，各级主管领导都应该高度重视。

选择的疏水阀要求准确无误的阻气排水，所选疏水阀有具备灵敏度高，工作性能可靠，能提高蒸汽利用率，使用寿命长，维修方便等条件。

1.在生产工艺的换热设备，烘干室，快速热交换器，蒸馏设备等需要快速升温，不允许存有凝结水的生产加热设备，应该选用机械型疏水阀。

机械型疏水阀不受工作温度和压力变化的影响，有水即排，过冷度小，加热设备里不存水，能使加热设备达到最佳工作温度。

2.在蒸汽管道，伴热管线、采暖设备，温度要求不高的用汽设备，应该选用热静力型疏水阀。

热静力型疏水阀过冷度大，最大过冷度有15℃和30℃，排凝结水温度低，可以充分利用高温凝结水的显热，节能效果好。

3.在高温高压过热蒸汽管线和设备上，应该选用过热蒸汽专用疏水阀。

过热蒸汽疏水阀能在高温、高压、小负荷的恶劣工况下分离出过热蒸汽消失时产生的高温凝结水。

疏水阀选型条件

1. 疏水阀的疏水量：

选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的加热效率。（由于开车时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此时疏水阀要求比正常工作时的排水量大，才能尽快排出凝结水迅速提高加热设备的温度。）

2. 疏水阀的工作压差：

选用疏水阀时，不能以公称压力选疏水阀，公称压力只能表示疏水阀体壳承受压力等级，疏水阀公称压力与工作压力的差别很大。所以要根据工作压差来选择疏水阀的排水量。工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。

3. 机械型疏水阀的阀座号：

机械型疏水阀按不同的工作压差段，分成多种规格阀座孔径的“阀座号”，每个工作压差段与“阀座号”组成一条坐标曲线的排水量，不同“阀座号” 的疏水量有很大差别。机械型疏水阀应根据工艺条件的最高工作压差和最大排水量两者相对应的坐标曲线来选合适的“阀座号”。不能以公称压力来定”阀座号”， 如果选错“阀座号”，有可能出现疏水阀不工作或设备存水，影响设备正常运行。

4. 疏水阀的连接尺寸：

疏水阀的连接口径不能代表疏水量的大小，同一种口径的疏水阀，疏水能力可能差别很大；所以选用疏水阀时必须根据设备的工艺条件，疏水前后的的工作压差、疏水量和“阀座号”，按疏水阀制造厂家提供的参数来选择疏水阀的规格尺寸才是正确的选择。

用汽设备疏水阀最佳选择

用 汽 设 备 第 一 选 择 替 代 选 择

工业制程蒸锅 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

小型盘管加热式水槽 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

膜盒式疏水阀

蒸 馏 罐 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

橡胶硫化器 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

轮胎模压机 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

多层平压机 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

热动力式疏水阀

膜盒式疏水阀

蒸汽加热台面 膜盒式疏水阀 热动力式疏水阀

双金属式疏水阀

储槽加热盘管 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

汽水分离器 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

蒸汽主管线 膜盒式疏水阀 浮球式疏水阀

倒吊（置）桶疏水阀

热动力式疏水阀

滚筒式干燥机 浮球式疏水阀

(带防汽阻排气装置) 脉冲式疏水阀

热空气干燥器 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

膜盒式疏水阀

蒸汽热交换器 浮球式疏水阀

（带自动排气） 倒吊（置）桶疏水阀

夹套式制程蒸汽煮锅 浮球式疏水阀

（带自动排气） 倒吊（置）桶疏水阀

蒸汽伴热管线 膜盒式疏水阀 波纹管式疏水阀

双金属式疏水阀

消 毒 柜 膜盒式疏水阀 波纹管式疏水阀

双金属式疏水阀

蒸汽煮锅 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀 蒸汽散热器 浮球式疏水阀 倒吊（置）桶疏水阀

烘 干 箱 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

服装烫平机 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

膜盒式疏水阀

热动力式疏水阀

溴化锂制冷设备蒸汽器 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

列管式热交换器 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

暖 风 机 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

蒸汽采暖设备 波纹管式疏水阀 膜盒式疏水阀

双金属式疏水阀

过热蒸汽管线 蒸汽保温型疏水阀 组合式过热蒸汽疏水阀

分 气 缸 浮球式疏水阀

（带自动排空气） 倒吊（置）桶疏水阀

（请浏览本公司网站 ： 了解更多疏水阀知识）

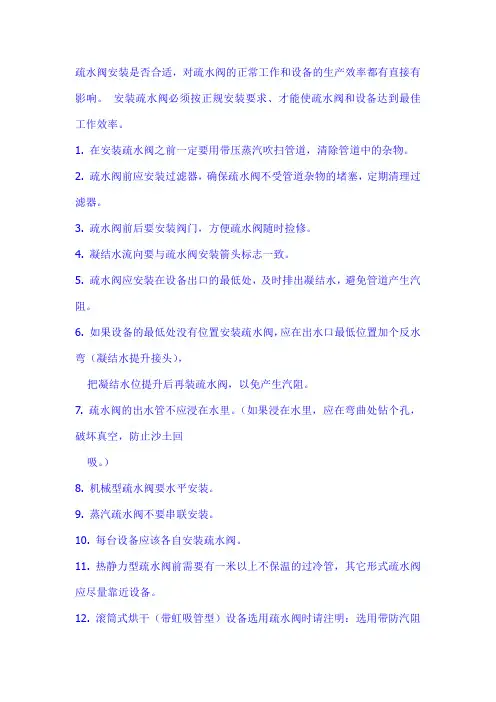

疏水阀安装指南

疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求，才能使疏水阀和设备达到最佳工作效率。

1. 在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。

2. 疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。

3. 疏水阀前后要安装阀门，方便疏水阀随时捡修。

4. 凝结水流向要与疏水阀安装箭头标志一致。

5. 疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻。

6. 如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯头（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。

7. 疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）

8. 机械型疏水阀要水平安装。

9. 蒸汽疏水阀不要串联安装。

10. 每台设备应该各自安装疏水阀。
