35KV开关柜安装措施
- 格式：doc
- 大小：1002.50 KB
- 文档页数：6
一、 引用文件：
1、《电气装置安装工程施工及验收规范》
二、 主要工器具配置：
序号 名 称 型号及规格 单 位 数量 备 注
1 撬棍 根 4
2 吊 绳 套 2
3 围 绳 根 2
4 扳 手 14″、18″、28″ 把 各2
5 梯子 5米 把 2
6 安全带 根 2
7 手锤 中号 把 4
三、 劳动组织：
1、 施工负责人：廖宗满
2、 技术负责人：李伟
3、 施工人员：廖正勇、廖宗桥等15人
四、 作业前检查：
1、 型号与设计一致。
2、 外观应完好，附件应齐全，无锈蚀和机械损伤。
3、 二次接线端子应完整，引出线端子应连接牢固，标志清晰。
4、 相间及对地距离应符合设计。

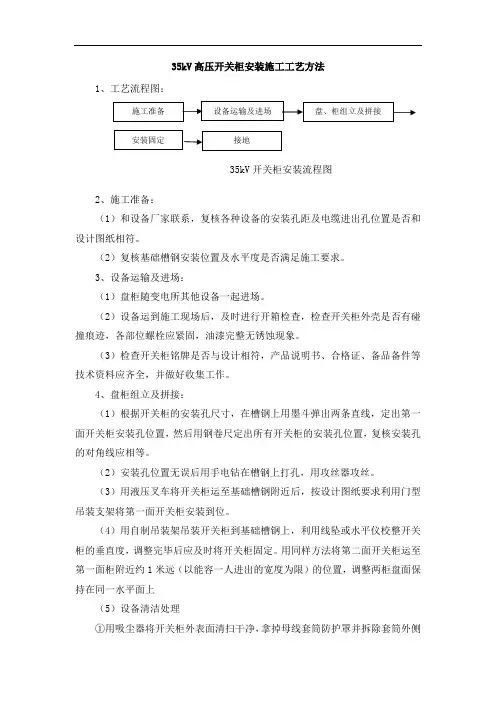

五、 安装步骤及技术要求：
1、 按设计图子安装就位．
2、 盘柜及柜内设备与各构件间连接应牢固。
3、 成列盘柜的垂直、水平偏差以及盘柜面偏差和盘柜间接缝必须符合下表要求。
盘柜安装的允许偏差表：
项目 允许偏差（㎜）
垂直度（每米） ＜1．5
水平偏差 相邻两盘柜顶部 ＜2
成列盘柜顶部 ＜5
盘面偏差 相邻两盘边 ＜1
成列盘面 ＜5
盘间接缝 ＜2
4、 开关柜的手车在推出或拉出时必须灵活，机械闭锁、电气闭锁必须可靠；照明装置必须齐全，
5、 “五防”装置齐全，并动作灵活可靠。
6、 动触头与静触头的中心线必须一致，触头接触紧密。
7、 二次回路辅助开关的切换接点必须动作准确、接触可靠。
8、 手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。
9、 手车和柜体间的二次回路连接插件必须接触良好。
10、 安全隔离板应开启灵活，随手车推出而相应动作。
11、 柜内控制电缆的位置不应防碍手车的进出，并应牢固。
12、 手车与柜体间的接地触头应紧密接触，当手车推入柜内时，其接地触头应应比主触头先接触，拉出时接地触头应应比主触头后断开。
13、 盘柜上的小母线规格必须符合设计，小母线两侧必须标明代号或名称，其字迹必须清晰、工整、不易退色。
14、 屏顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12㎜；爬电距离不得小于20㎜。
六、 安全及文明施工：
1、 作业区内设置安全警示牌，坑、沟、孔洞等均应设置可靠的围栏或警示标志． 2、 作业前必须检查所用工器具是否安全可靠．
3、 梯子应架设稳固，梯脚应有可靠的防滑措施，顶端与构筑物应牢靠。在松软的地面上使用时，应有防陷、防倾斜的措施。
4、 高处作业人员必须系安全带和安全绳，且必须系牢后再施工，同时，必须用绳索传递工器具，不能高空抛物。
5、 施工过程中注意成品保护。
6、 开箱时撬棍不能伸入包装箱内过深，开箱板应及时清理，朝天钉朝下堆放整齐。做到“工完、料尽、场地清”，文明施工。
施工方案（措施）报审表表：DJB-A-07（98版）
编号：SB—SKB--06
工程名称 220kV凯里三棵树变电所工程 合同编号
致220kV凯里三棵树变电所工程项目监理部：
现报上《220kV凯里三棵树变电所35KV开关柜》工程施工方案（措施），请审查。
附件： 220kV凯里三棵树变电所35KV开关柜施工措施
承包商（章）：
负责人：
2006年 11月 06日
项目监理部审查意见：
项目监理部（章）：
总监理师/监理工程师
年 月 日
本表一式三份，由承包商填报，项目法人、项目监理部、承包商各存一份。
220kV凯里三棵树变电所新建工程
35KV开关柜施工措施
贵州送变电工程公司
220KV凯里三棵树变电所工程项目部
2006年11月06日
批 准:
审核:
编 制：
