结晶器的原理

连续结晶器原理

连续结晶器原理是指一种用于生产结晶产品的设备，它通过一系列连续的工艺步骤，使溶液中的溶质逐渐结晶沉淀，最终得到纯净的结晶产品。这种设备在化工、制药、食品等领域广泛应用，能有效提高生产效率，降低能耗，保证产品质量。

连续结晶器原理的第一步是溶液的饱和。当溶质在溶剂中达到一定浓度时，溶液就会处于饱和状态，这时候溶质开始结晶。为了加快结晶速度，通常会通过控制温度、搅拌速度等条件来提高饱和度。

接着，溶液会进入连续结晶器中的结晶槽，这里的结晶槽通常是一个长而窄的通道，可以让溶液在其中流动。在结晶槽中，溶质会逐渐结晶沉淀，形成晶体。这些晶体会随着溶液的流动逐渐向下移动。

随后，晶体会进入连续结晶器中的分离区。在这里，晶体会被分离出来，而未结晶的溶液会继续向前流动。通过这种连续的分离过程，可以不断提取出纯净的结晶产品，同时保持溶液的稳定。

分离出的晶体会经过干燥和包装等步骤，最终成为可以投入市场销售的成品。通过连续结晶器原理，可以实现大规模、连续生产，并且保证产品的质量稳定。

连续结晶器原理的优点在于可以实现自动化生产，不需要人工干预太多。同时，由于连续结晶过程中溶液的饱和度和流动速度可以进行精确控制，因此可以得到更纯净、更均匀的结晶产品。此外，连续结晶器还可以有效减少废液和废料的产生，降低生产成本，对环境友好。

然而，连续结晶器也存在一些挑战和局限性。比如，不同溶质的结晶条件可能有所不同，需要根据具体情况进行调整。另外，连续结晶器的设备投资和运行成本也较高，需要在生产规模和产品要求之间进行权衡。

总的来说，连续结晶器原理是一种高效、稳定的结晶生产技术，对提高生产效率、保证产品质量具有重要意义。随着工业技术的不断发展，连续结晶器将会在更多领域得到广泛应用，为生产制造业的发展带来新的机遇和挑战。

改造设备使用的介质要求及用量

1 水

1.1 水质要求

水质项目 单位 用 水 点

结晶器水 二次冷却水及设备喷淋水 设备冷却水及结晶器事故水

杂质粒度 mm ≤0.2 ≤0.2 ≤0.2

悬浮物含量 mg/l ≤20 ≤30 ≤20

总含盐量 mg/l ≤500 ≤1000 ≤500

总硬度

(碳酸盐) 钙离子

mg/l 35～70 30～360

35～210

镁离子 ≤120

氯化物含量 mg/l ≤50 ≤250 ≤150

硫酸盐含量 mg/l ≤50 ≤200 ≤200

可溶性SiO2含量 mg/l ≤40 ≤75 ≤40

固溶物含量 mg/l ≤1500 ≤1500 ≤1500

M碱度 ppm ≤50 50~300 50~300

全铁量 mg/l ≤0.5 ≤0.5 0.5～3

含油量 mg/l ≤2 ≤10ppm ≤2

PH值 7～8 7～9 7～9

水损失 ％≤4 5~10 ≤6

1.2 用水量需求（在原来耗量的基础上增加25%左右的用量）

序

号 用水设备名称 耗量(m³/h) 使用方式和制度 用点压力

(MPa) 进水温度

（℃） 备注

单流 总量

1. 结晶器冷却水 160 800 闭路连续 ～1.0 ≤35 结晶器下口的进水压力

2. 二次冷却水 55 275 开路连续 1.0～1.2 ≤40 二冷室的进水压力

3 设备喷淋冷却水 40 200 开路连续 ~0.4 ≤40 同二冷水一路

4 设备冷却水 40 200 开路连续 ～0.6 ≤40 拉矫机和二冷托辊冷却

5 结晶器事故水 70 350 闭路连续 ＞0.3 ≤35 供水时间约15min

6 冲渣水 60 300 开路间断 0.4~0.6 每小时启用5分钟

注： 1)进水温度推荐值为小于35℃

2)二次冷却水要求恒压变量供水。

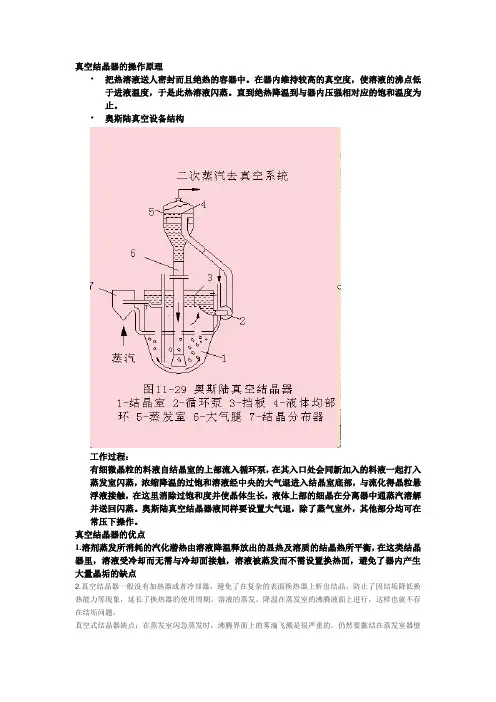

真空结晶器的操作原理

• 把热溶液送人密封而且绝热的容器中。在器内维持较高的真空度，使溶液的沸点低于进液温度，于是此热溶液闪蒸。直到绝热降温到与器内压强相对应的饱和温度为止。

• 奥斯陆真空设备结构

工作过程：

有细微晶粒的料液自结晶室的上部流入循环泵，在其入口处会同新加入的料液一起打入蒸发室闪蒸，浓缩降温的过饱和溶液经中央的大气退进入结晶室底部，与流化得晶粒悬浮液接触，在这里消除过饱和度并使晶体生长，液体上部的细晶在分离器中通蒸汽溶解并送回闪蒸。奥斯陆真空结晶器液同样要设置大气退，除了蒸气室外，其他部分均可在常压下操作。

真空结晶器的优点

1.溶剂蒸发所消耗的汽化潜热由溶液降温释放出的显热及溶质的结晶热所平衡，在这类结晶器里，溶液受冷却而无需与冷却面接触，溶液被蒸发而不需设置换热面，避免了器内产生大量晶垢的缺点

2.真空结晶器一般没有加热器或者冷却器，避免了在复杂的表面换热器上析出结晶，防止了因结垢降低换热能力等现象，延长了换热器的使用周期。溶液的蒸发、降温在蒸发室的沸腾液面上进行，这样也就不存在结垢问题。

真空式结晶器缺点：在蒸发室闪急蒸发时，沸腾界面上的雾滴飞溅是很严重的。仍然要黏结在蒸发室器壁上形成晶垢。需要在蒸发室的顶部附加一周向器壁喷洒的特殊洗涤喷管或洗水溢流环，在生产过程中定期地用清水清洗，以避免蒸发器截面逐渐缩小而带来的生产能力下降，且可以在不中断生产而得到清洗的效果

奥斯陆结晶器的结构型式及设计特点

奥斯陆结晶器的结构型式如图它的特点有：

①育晶器底部为园弧形，这就改善了料液在育晶器内的流动状态，不致于形成死区；

②育晶器上部扩大的断面可以使盐晶沉降下来，不参与循环，减少了二次成核的机会；

③料液从蒸发室下部进料，上部中心管出料，减少了短路温差损失,同时料液在蒸发室内上升的过程中还有一个微粒溶解过程，料液由不饱和变成饱和，可以减少细晶的数量，从而保证盐的粒度；

④设计时育晶器上锥部设置了母液排放管，它既可以排母液控制罐内Na2 SO4 含量，也可以将一些微细的盐晶排出系统， 以保持罐内晶核相对稳定,有利盐粒长大；

oslo结晶器工作原理

Oslo结晶器是一种常用于实验室和工业生产中的结晶设备，其工作原理是通过控制温度和溶液浓度，使过饱和溶液中的溶质逐渐凝结形成晶体。下面将详细介绍Oslo结晶器的工作原理及其应用。

一、工作原理

Oslo结晶器的工作原理基于溶液中的过饱和现象。当溶质在溶液中的浓度超过其溶解度时，溶质会逐渐凝结形成晶体。而Oslo结晶器则是通过调节温度和溶液浓度，使溶液中的溶质达到过饱和状态，从而促使晶体的形成。

在Oslo结晶器中，首先需要将溶质加入溶剂中，通过搅拌使其充分混合。然后，通过控制温度和溶液浓度，使溶液中的溶质超过其溶解度，形成过饱和溶液。过饱和溶液中的溶质会逐渐凝结，形成微小晶核。随着时间的推移，这些微小晶核会不断生长，最终形成稳定的晶体。

Oslo结晶器中的温度控制是通过加热或冷却系统实现的。当温度升高时，溶液中的溶质溶解度增加，溶液变得不再过饱和，晶体的形成速度减慢。相反，当温度降低时，溶液中的溶质溶解度减小，溶液变得过饱和，晶体的形成速度加快。通过控制温度，可以控制晶体生长速度和晶体的尺寸。

二、应用领域 Oslo结晶器在实验室和工业生产中有着广泛的应用。以下列举几个常见的应用领域：

1. 药物制造：在制药工业中，Oslo结晶器可用于制备高纯度的药物晶体。通过控制结晶条件，可以控制晶体的形状和大小，从而影响药物的溶解速度和生物利用度。

2. 化学合成：在有机合成中，Oslo结晶器可用于纯化和分离化合物。通过结晶过程，可以去除杂质，得到纯度较高的化合物。

3. 精细化工：在精细化工领域，Oslo结晶器可用于生产高纯度的化工产品。通过控制结晶条件，可以提高产品的纯度和质量。

4. 食品加工：在食品加工中，Oslo结晶器可用于制备食品添加剂和调味品。通过控制结晶条件，可以得到具有特定功能和口感的晶体产品。

5. 矿产提取：在矿产提取过程中，Oslo结晶器可用于分离和纯化有价值的矿物。通过调节结晶条件，可以提高矿产的回收率和纯度。
