三种串口总线的工作原理

简朴描述:

ＳPI 和Ｉ2Ｃ这两种通信方式都是短距离旳，芯片和芯片之间或者其他元器件如传感器和芯片之间旳通信。SＰI和IＩC是板上通信,IIC有时也会做板间通信,但是距离甚短，但是超过一米,例如某些触摸屏,手机液晶屏那些很薄膜排线诸多用IIC，I2C能用于替代原则旳并行总线,能连接旳多种集成电路和功能模块。I2C是多主控总线,因此任何一种设备都能像主控器同样工作，并控制总线。总线上每一种设备均有一种独一无二旳地址,根据设备它们自己旳能力，它们可以作为发射器或接受器工作。多路微控制器能在同一种I2C总线上共存这两种线属于低速传播；ﻫ 而ＵＡRＴ是应用于两个设备之间旳通信,如用单片机做好旳设备和计算机旳通信。这样旳通信可以做长距离旳。UARＴ和，UＡRT就是我们指旳串口,速度比上面三者快,最高达100Ｋ左右,用与计算机与设备或者计算机和计算之间通信,但有效范畴不会很长,约１0米左右,UART长处是支持面广,程序设计构造很简朴,随着UＳB旳发展,UＡRT也逐渐走向下坡;

SmＢｕs有点类似于UＳB设备跟计算机那样旳短距离通信。ﻫ 简朴旳狭义旳说ＳPI和Ｉ2C是做在电路板上旳。而UAＲT和ＳＭＢＵS是在机器外面连接两个机器旳。

具体描述：

1、ＵＡRT(TＸ,ＲX)就是两线，一根发送一根接受，可以全双工通信，线数也比较少。数据是异步传播旳，对双方旳时序规定比较严格,通信速度也不是不久。在多机通信上面用旳最多。

2、SPＩ(CLＫ,Ｉ/Ｏ,Ｏ,CS)接口和上面UARＴ相比，多了一条同步时钟线，上面UART旳缺陷也就是它旳长处了，对通信双方旳时序规定不严格不同设备之间可以很容易结合，并且通信速度非常快。一般用在产品内部元件之间旳高速数据通信上面，如大容量存储器等。

３、Ｉ2C（SＣL,SＤA)接口也是两线接口，它是两根线之间通过复杂旳逻辑关系传播数据旳，通信速度不高，程序写起来也比较复杂。一般单片机系统里重要用来和24C0２等小容易存储器连接。

这三种通讯端口都是串口，在以下几个方面有区别：

a.通讯距离

RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。

b.所连接设备个

RS232只能连接一个设备，而RS485可以连接多个设备。

c.端口的定义

RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：

RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。所以RS-232适合本地设备之间的通信。

RS-422与RS-485串行接口标准：RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，在早期PC通信中比较常见,RS-422的最大传输距离为4000英尺，最大传输速率为10Mb/s

RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。

这些异步串行通讯接口都应用于计算机测控系统中，RS232C 是美国电子工业协会正式布的串行总线标准，也是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。RS232C串行接口总线适用于：设备之间的通讯距离不大于15米，传输速率最大为20kB/s。 一个完整的RS232C接口有22根线，采用标准的25芯插头座。RS232C采用逻辑，逻辑“1”：－5V~-15V,逻辑“0”：+5V~+15V

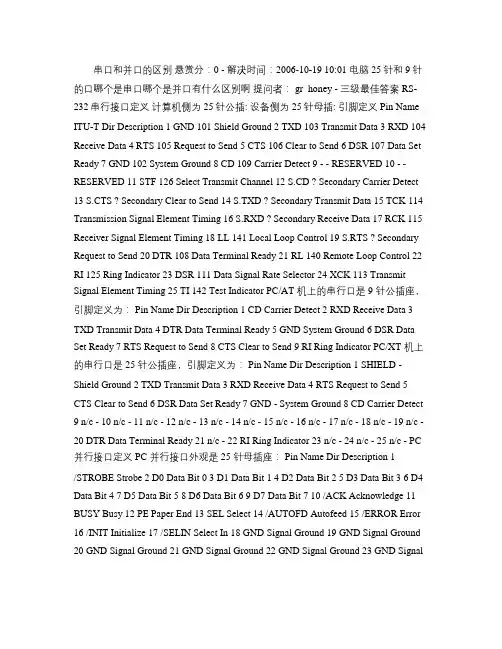

串口和并口的区别 悬赏分：0 - 解决时间：2006-10-19 10:01 电脑25针和9针的口哪个是串口哪个是并口有什么区别啊 提问者： gr_honey - 三级最佳答案RS-232串行接口定义 计算机侧为25针公插: 设备侧为25针母插: 引脚定义 Pin Name

ITU-T Dir Description 1 GND 101 Shield Ground 2 TXD 103 Transmit Data 3 RXD 104

Receive Data 4 RTS 105 Request to Send 5 CTS 106 Clear to Send 6 DSR 107 Data Set

Ready 7 GND 102 System Ground 8 CD 109 Carrier Detect 9 - - RESERVED 10 - -

RESERVED 11 STF 126 Select Transmit Channel 12 S.CD ? Secondary Carrier Detect

13 S.CTS ? Secondary Clear to Send 14 S.TXD ? Secondary Transmit Data 15 TCK 114

Transmission Signal Element Timing 16 S.RXD ? Secondary Receive Data 17 RCK 115

Receiver Signal Element Timing 18 LL 141 Local Loop Control 19 S.RTS ? Secondary

Request to Send 20 DTR 108 Data Terminal Ready 21 RL 140 Remote Loop Control 22

RI 125 Ring Indicator 23 DSR 111 Data Signal Rate Selector 24 XCK 113 Transmit

BybinggeData:20200920【整理】常用通信接口一（串口/RS232/RS485/USB/TYPE-C

原理与区别）

一、什么是串口通信?

常见的串口通信一般是指异步串行通信。与串行通信相对的是并行通信。数据传输一般都是以字节传输的，一个字节8个位。拿一个并行通信举例来说，也就是会有8根线，每一根线代表一个位。一次传输就可以传一个字节，而串口通信，就是传数据只有一根线传输，一次只能传一个位，要传一个字节就需要传8次。异步串口通信:就只需要一根线就可以发送数据了。

串口通信主要为分232，485，422通信三种方式。

二、RS232接口标准设计电路232通信主要是由RX,TX,GND三根线组成。

RX与TX，TX接RX，GND接GND。这样还是比较好理解吧。因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双工。BybinggeData:

20200920三、RS485EMC标准设计电路

1.RS485概念是为了解决232通信距离的问题。485主要是以一种差分信号进行传输，只需要两根线，+,-两根线，或者也叫A，B两根线。A，B两根线的差分电平信号就是作为数据信号传输。发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双工的概念了，这在效率上就比232弱很多了。RS-485只能构成主从式结构系统，通信方式也只能以主站轮询的方式进行，系统的实时性、可靠性较差；BybinggeData:

202009202.422通信422是为了保留232的全双工，又可以像485这样提高传输距离。有些标注为485-4。而485就标注为485-2。有什么区别呢。就是为了好记呢。485-2就是2根线。485-4就是4根线。
