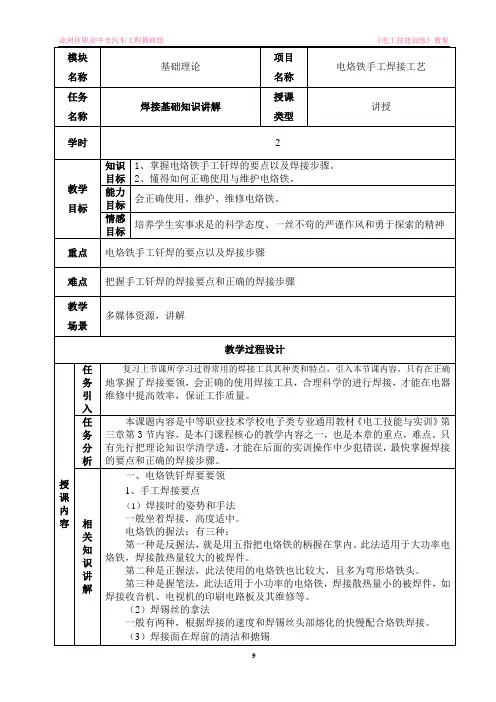

凉州区职业中专汽车工程教研组 《电工技能训练》教案
9 模块
名称 基础理论 项目
名称 电烙铁手工焊接工艺
任务
名称 焊接基础知识讲解 授课
类型 讲授
学时 2
教学
目标 知识
目标 1、掌握电烙铁手工钎焊的要点以及焊接步骤。
2、懂得如何正确使用与维护电烙铁。
能力
目标 会正确使用、维护、维修电烙铁。
情感目标 培养学生实事求是的科学态度、一丝不苟的严谨作风和勇于探索的精神
重点 电烙铁手工钎焊的要点以及焊接步骤
难点 把握手工钎焊的焊接要点和正确的焊接步骤
教学
场景 多媒体资源，讲解
教学过程设计
授课内容 任
务
引
入 复习上节课所学习过得常用的焊接工具其种类和特点，引入本节课内容，只有在正确地掌握了焊接要领，会正确的使用焊接工具，合理科学的进行焊接，才能在电器维修中提高效率，保证工作质量。
任务分析 本课题内容是中等职业技术学校电子类专业通用教材《电工技能与实训》第三章第3节内容，是本门课程核心的教学内容之一，也是本章的重点，难点。只有先行把理论知识学清学透，才能在后面的实训操作中少犯错误，最快掌握焊接的要点和正确的焊接步骤。
相关知识讲解 一、电烙铁钎焊要要领
1、手工焊接要点
（1）焊接时的姿势和手法
一般坐着焊接，高度适中。
电烙铁的握法：有三种：
第一种是反握法，就是用五指把电烙铁的柄握在掌内。此法适用于大功率电烙铁，焊接散热量较大的被焊件。
第二种是正握法，此法使用的电烙铁也比较大，且多为弯形烙铁头。
第三种是握笔法，此法适用于小功率的电烙铁，焊接散热量小的被焊件，如焊接收音机、电视机的印刷电路板及其维修等。
（2）焊锡丝的拿法
一般有两种，根据焊接的速度和焊锡丝头部熔化的快慢配合烙铁焊接。
（3）焊接面在焊前的清洁和搪锡 凉州区职业中专汽车工程教研组 《电工技能训练》教案
10 清洁的工具：砂纸（布）或者刮刀。
国家职业资格鉴定操作技能考核 《维修电工》（三级）
第1页 共2页 《维修电工》（三级）
试题评分表
试题代码：4.2.4 试题名称：带续流二极管的三相半控桥式整流电路
考生姓名： 准考证号： 考核时间：60（min）
评价要素 配分 等级 评 分 细 则 评定等级 得分 AA BB
C DD EE
否决项 未经允许擅自通电，造成设备损坏者，该项目记为零分
1 按电路图进行接线安装
5 A 接线正确，安装规范，主电路与控制电路导线能区分、 安全座配安全插头
B 接线安装错1次，或主电路与控制电路导线未区分、或安全座未配安全插头
C 接线安装错2次
D 接线安装错3次及以上
E 未答题
2 示波器使用(此项考生不允许弃权) 2 A 正确校验和使用示波器，且操作思路清晰、步骤正确，波形稳定清晰。
B 使用示波器步骤有错，波形不稳定
C 示波器操作出错2处
D 示波器操作出错3处及以上
E 未答题
3 通电调试
7 A 通电调试步骤和停机步骤均正确，结果与试题要求一致
B 调试步骤和方法正确，但脉冲初始相位大小有偏差、或调试时主、控开关不分、或停机步骤出错
C 调试步骤与方法基本正确，但演示结果有较大误差
D 能通电调试，但不能确定脉冲初始相位、或确定的初始相位错 国家职业资格鉴定操作技能考核 《维修电工》（三级）
第2页 共2页 E 未答题
4 记录波形
4 A 波形测绘正确，电源相序标号齐全且正确。
B 某一波形图的电源相序不标或标错；或某一波形局部画错或漏画；或某一波形相位未对齐或有错
C 一个波形完全错误；或两个波形图局部有错
国家职业资格鉴定操作技能考核 《维修电工》（三级）
第1页 共2页 《维修电工》（三级）

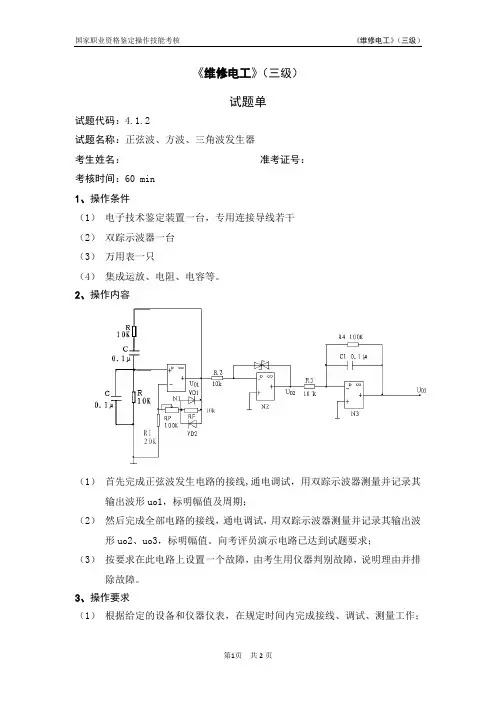

试题单
试题代码：4.1.2
试题名称：正弦波、方波、三角波发生器
考生姓名： 准考证号：
考核时间：60 min
1、操作条件
（1） 电子技术鉴定装置一台，专用连接导线若干
（2） 双踪示波器一台
（3） 万用表一只
（4） 集成运放、电阻、电容等。
2、操作内容
（1） 首先完成正弦波发生电路的接线,通电调试，用双踪示波器测量并记录其输出波形uo1，标明幅值及周期；
（2） 然后完成全部电路的接线，通电调试，用双踪示波器测量并记录其输出波形uo2、uo3，标明幅值。向考评员演示电路已达到试题要求；
（3） 按要求在此电路上设置一个故障，由考生用仪器判别故障，说明理由并排除故障。
3、操作要求
（1） 根据给定的设备和仪器仪表，在规定时间内完成接线、调试、测量工作； 国家职业资格鉴定操作技能考核 《维修电工》（三级）
第2页 共2页 （2） 调试过程中一般故障自行解决；
（3） 接线完成后必须经考评员允许后方可通电调试；
（4） 安全生产，文明操作，未经允许擅自通电，造成设备损坏者该项目零分。
学资学习网
精品考试资料
电工技能等级考核项目及评分标准
一、初级电工 （一）工作技能 （40 分）
1、掌握本单位常用电气设备和电气装置、室内外主要线路的名称、 型号、规格、用途、基本构造、性能和安装位置。
（5 分）
2、安装、修理一般照明、动力线路及各种电灯开关、磁力起动器、 空气开关、装接三相有功、无功电度表等。
（5 分）
3、掌握本单位各种电气装置的接线图和各种电气设备在正常情况下 的操作方法，按操作规程正确进行各种停、送电操作。
（5 分）
4、检查本单位各种电气设备和室内外主要电气线路的外部缺陷和异 常现象。
（5 分）
5、本单位所用电动机、变压器、常用低压电器常见故障的判断及修 理。
（5 分）
6、常用电工测量仪器、仪表和工具的名称、型号、规格、用途及正 确的使用方法。
（5 分） 学资学习网 学资学习网
7、常用安全工具、防护用品、绝缘材料和保险丝的名称、规格和使 用方法及触电急救方法。
（5 分）
8、本单位常用电力拖动自动控制的安装与检修
1 / 6
（5分）1（二）工作质量 （20分）
1、各种接点、焊点无虚接虚焊，工作稳定耐用。
（5 分）
2、各种触点、开关通断自如无虚接虚断现象。
（5 分）
3、布线合理、整齐，无浪费，无隐患。
（5 分）
4、所安装、修理的设备、线路工作稳定可靠。 （5分）（三）工作效率
（20分）按技术要求按时间完成工作内容。 （四）工作经验 （20 分）
1、从事电工工作 3 年以上。
（10分）
2、现从事电工工作的技能要求水平，能够独立完成工作。 （5 分）
3、参与公司跟电工有关的安装、维修、抢修等工作。
（5 分） 学资学习网
二、中级电工 （一）工作技能 （40 分）
1、掌握本单位常用电气设备和电气装置、室内外主要线路的名称、 型号、规格、用途、结构、性能、原理、安装位置和修理项目及质量 标准。
（5 分）
2 / 6
