电动机的启动与停止方法

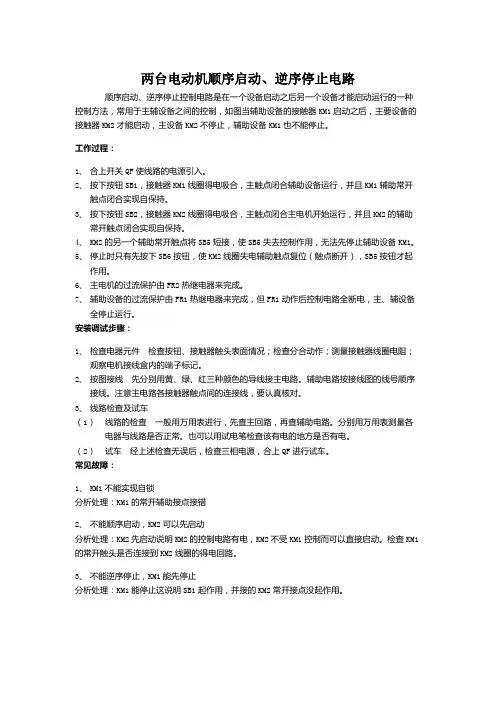

两台电动机顺序启动、逆序停止电路

顺序启动、逆序停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主辅设备之间的控制，如图当辅助设备的接触器KM1启动之后，主要设备的接触器KM2才能启动，主设备KM2不停止，辅助设备KM1也不能停止。

工作过程：

1、 合上开关QF使线路的电源引入。

2、 按下按钮SB1，接触器KM1线圈得电吸合，主触点闭合辅助设备运行，并且KM1辅助常开触点闭合实现自保持。

3、 按下按钮SB2，接触器KM2线圈得电吸合，主触点闭合主电机开始运行，并且KM2的辅助常开触点闭合实现自保持。

4、 KM2的另一个辅助常开触点将SB5短接，使SB5失去控制作用，无法先停止辅助设备KM1。

5、 停止时只有先按下SB6按钮，使KM2线圈失电辅助触点复位（触点断开），SB5按钮才起作用。

6、 主电机的过流保护由FR2热继电器来完成。

7、 辅助设备的过流保护由FR1热继电器来完成，但FR1动作后控制电路全断电，主、辅设备全停止运行。

安装调试步骤：

1、 检查电器元件 检查按钮、接触器触头表面情况；检查分合动作；测量接触器线圈电阻；观察电机接线盒内的端子标记。

2、 按图接线 先分别用黄、绿、红三种颜色的导线接主电路。辅助电路按接线图的线号顺序接线。注意主电路各接触器触点间的连接线，要认真核对。

3、 线路检查及试车

（1） 线路的检查 一般用万用表进行，先查主回路，再查辅助电路。分别用万用表测量各电器与线路是否正常。也可以用试电笔检查该有电的地方是否有电。

（2） 试车 经上述检查无误后，检查三相电源，合上QF进行试车。

常见故障：

1、 KM1不能实现自锁

分析处理：KM1的常开辅助接点接错

2、 不能顺序启动，KM2可以先启动

分析处理：KM2先启动说明KM2的控制电路有电，KM2不受KM1控制而可以直接启动。检查KM1的常开触头是否连接到KM2线圈的得电回路。

直流电动机常用的启动方法

直流电动机是一种常见的电动机类型，广泛用于各种工业生产与民用设备中。对于直流电动机的启动方法，有很多种不同的选择，这些选择的依据包括电动机的型号、工作环境、驱动力矩的大小以及控制方式等因素。下面是10种关于直流电动机常用的启动方法，并分别进行详细描述。

1. 电阻启动法

电阻启动法是直流电动机最常见的启动方式，其原理是通过依次接入不同电阻来使电动机的起动电流随之逐渐减小。当起动电流达到设定的安全范围之后，电阻便会逐渐减少，直到电机正常运行。这种启动方式起动起来比较平稳，价格较为低廉。电阻启动法需要使用大量的电阻器，造成能量的浪费。

2. 串联启动法

串联启动法是一种将电动机的电源与电阻器串联连接在一起的启动方法。与电阻启动法相似，它也是通过连续连接电阻器来降低电流的方法来启动电动机，与电阻启动不同的是，串联启动法每次只启动一个电阻器。这种启动方式对电机来说更加低温，启动更加快速。在起动阶段，会产生高电压，并且会造成能量的浪费。

3. 并联启动法

并联启动法是一种将电动机的电源与电阻器并联连接在一起的启动方法。并联启动法直接输入电机供电电压，通常需要通过控制继电器来控制电动机的启动。这种启动方式比较经济实用，并且启动过程中对电机起动电流和电机结构的影响最小。

4. 自励磁通启动法

自励磁通启动法是通过电机冷态下挂上外接的直流电源，使电机发生自励磁通，再接上负载进行启动。这种启动方法具有启动电流小，启动时间短，启动前不需预充电等特点。但是自励磁通启动方式不适用于需要一直处于低速转动状态的电机。

5. 逆励磁通启动法

逆励磁通启动法是通过将直流电动机转子两端分别接上两个反向或相同的电极来实现启动的方法。这种启动方式不需要任何外接电阻器和其他控制器等，启动过程非常快速。在实际使用中，逆励磁通启动需要一定的起动电流，不利于电机的长时间运转。

直流电动机的启动、调速、反转与制动（一）

摘要

本文介绍了直流电动机的启动、调速、反转和制动等方面的基础知识和实际操作技巧。通过了解直流电动机的工作原理，我们能够更好地掌握如何实现电动机的启动、调速、反转和制动控制。

一、直流电动机的基本原理

直流电动机是应用广泛、使用最为普及的一类电动机，它利用直流电的力线作用于定子和转子中导体的电流而产生旋转力矩。直流电动机的基本构成包括：定子、转子、集电环、电枢、永磁体等部分，其中电枢是电机的主要转换元件。

当电机通电后，电枢内的导体会在磁场作用下受到力矩而旋转，从而带动转子旋转。电枢外接电源，因此电流方向不断变化，导致电枢上每一根导体均不断变化着受到力矩的方向，当导体在磁场中转到过渡点时，力矩的作用方向就会随之改变，从而形成电枢稳定旋转，并实现电机的工作。

二、直流电动机的启动

直流电动机的启动方式主要有自激励式启动和外激励式启动两种。

1. 自激励式启动

自激励式启动是最常见的直流电动机启动方式，它是通过电枢产生的反电动势和自感作用来实现电机的启动的。

在自激励式启动过程中，需要使用一个发电机将直流电源产生的电流输出到电机的电枢上，此时，电枢上的导体会产生高速旋转，并在磁场作用下产生反电动势。当电枢转速达到某一值时，反电动势的大小会超过电源电压，从而达到自我激励的目的，实现电机的启动。

2. 外激励式启动

外激励式启动采用较大的磁场励磁电源来励磁电机的励磁绕组，使电机初期转矩增大，将电机启动起来。外励磁通常使用同步电动机、串联机等至少具有较强磁场特性的电动机来实现。 三、直流电动机的调速

1. 电枢调速

电枢调速是一种常见的简单调速方式，它通过改变电枢电压的大小，控制电动机的转速。

具体来说，通过调节电枢上电流的大小和方向，可以实现电枢中磁通的改变，从而改变电机的转速。但是，电枢调速方式容易产生调速失速现象，同时，由于电机负载的变化，需要不断调节电机的电压，使得调速操作比较麻烦。

1 电机启动的几种方法

电动机主要分为直流电动机和交流电动机两种类型，随着技术的不断成熟，交流电动机得到更为广泛的应用，本文主要分析了几种电动机启动的方式。

《中国电机工程学报》是国家一级期刊，全国中文核心期刊。主要报道电机工程领域的新理论、新方法、新技术、新成果。1964年创刊，中国电机工程学会主办，中国电科院承办。《中国电机工程学报》2005年荣获第三届国家期刊奖百种重点期刊;连续4次被评为百种中国杰出学术期刊;在动力与电力学科内名列第一; 在国内5000多种科技期刊中，总被引频次和影响因子总排序分别为第2位和第6位。

自从第1台电动机问世以来，工程师们就一直在寻找一种合适的方法以避免电动机的突然、剧烈启动。曾经也试过好几种“方法”，但是这些“方法”都必须借助其它的物体才能达到目标，无一能从根本上解决这一问题。不过，新型软启动器问世最终解决了这一难题。现在，ABB公司将简单的布线与电子力学相结合，成功地开发出一系列新型软启动器，使软启动研究又前进了一大步。这种新型软启动器不仅可以在电动机启动过程中对电流和电压实现超级电子控制，还增加了几个新的设计靓点。

1 前言

滑雪的人都明白这样一个道理：突然、急剧的拉动容易使人摔倒。而在工业应用方面，许多企业每年都要为他们所使用的电动机(用于驱动风扇、压碎机、搅拌器、水泵、传送带等等)的这种突然、急剧启动浪费数百万美元，每天都有数不尽的交流电动机在不必要的处于重荷之下。

2 交流电动机的这种突然而剧烈的启动主要会造成以下几个方面的损失：

(1)直接在线启动或星-三角启动产生的电压和电流瞬变容易导致电气故障。电压和电流的瞬变现象可能导致当地的电网过荷，从而引起不良的电压变化，并最终影响到同电网中的其它电气设备。

(2)导致从电动机到启动设备及到强应力等这一整个驱动链的机械故障。

(3)运行故障：例如使管路系统产生压力振动，对传送带上的产品造成损坏，以及使电梯乘坐不舒适。
