一、实验目的

1学习回路电流法与一阶电路的时域分析。

2. 利用回路电流法求解一阶电路的时域响应。

二、实验步骤

1. 算出题目所要求的物理量。

2. 使用Matlab软件将方程式转化为矩阵进行求解运算。

3. 依照题目所给的图在simulink中进行绘制。

4. 用示波器显示最终的波形图。

三、实验内容

（一）、1.分析电路，画出回路电流。

2.在Matlab中将所列的方程以矩阵形式列写，算出结果。

3. 在simulink中进行建模并校验结果是否一致。

（二）、二阶电路时域分析

1. 在simulink中将所给电路图绘制出来。

2. 波形图展示

四、心得体会

通过这次的实践应用，我接触了一个新的软件（Matlab)，并通过它对电路有了更进一步的理解。在第一次实践中，尽管困难重重，但通过老师和同学的帮助，我一步一步完成了整个的实验。

在此次的实践中，我也发现了许多的不足之处，最直接的就是对电路的运行原理不清楚，所以连接电路时很多原件无法相连。而且在观看运行结果是也总是报错。在我不断的尝试下，终于是一步步接近的最终的答案。当然，一开始不熟悉软件，使用起来觉得很麻烦，原件多，而且操作也不是很简单。在上网搜了一些攻略之后发现其中的奥妙之处。Matlab作为一款强力的软件，相信在今后的学习中我也会更多的接触他，在此过程中，我将不断地成长进步，最后能够熟练地使用Matlab帮助我更上一层楼。

一、概述

1.1背景介绍

1.2研究意义

1.3本文研究目的

二、RC一阶桥式振荡电路原理

2.1RC一阶桥式振荡电路结构

2.2RC一阶桥式振荡电路工作原理

2.3RC一阶桥式振荡电路特点

三、Matlab在RC一阶桥式振荡电路中的应用

3.1 Matlab简介

3.2 Matlab在电路分析中的应用

3.3 Matlab在RC一阶桥式振荡电路中的应用

四、实验与仿真

4.1 实验设备

4.2 实验步骤

4.3 仿真结果分析

五、实验结论和讨论

5.1 实验结论

5.2 结果分析 5.3 不足之处及展望

六、总结与展望

6.1 总结

6.2 展望

七、参考文献

文章内容

一、概述

1.1背景介绍

RC一阶桥式振荡电路是一种基本的电路拓扑结构。它利用RC电路和反馈电路相结合，能够产生稳定的正弦波信号。在电子工程领域，RC一阶桥式振荡电路被广泛应用于示波器、通信设备以及控制系统中，具有重要的理论和实际意义。

1.2研究意义

研究RC一阶桥式振荡电路的工作原理及其在实际应用中的表现，对于提高该电路的稳定性和频率稳定范围具有重要意义。其在电子工程领域的应用价值也值得深入探讨。

1.3本文研究目的 本文将围绕RC一阶桥式振荡电路的原理及其在实际应用中的表现进行深入研究，结合Matlab仿真分析，通过实验验证电路的工作特性，并对其性能进行评估，力求为该电路的进一步优化和改进提供参考意见。

二、RC一阶桥式振荡电路原理

2.1RC一阶桥式振荡电路结构

RC一阶桥式振荡电路由放大电路和反馈网络组成。放大电路通常采用运算放大器，反馈网络则由RC电阻和电容构成。当反馈网络中的相位差达到180°时，电路将产生振荡。

2.2RC一阶桥式振荡电路工作原理

matlab在电气工程及其自动化专业中的仿真应用

MATLAB在电气工程及其自动化专业中是最常用的仿真工具之一。以下是MATLAB在电气工程及其自动化专业中的常见应用：

1. 电路仿真：MATLAB是一个强大的电路仿真工具，在电路分析和设计方面有广泛应用，包括传输线、滤波器、放大器、功率电子器件等。

2. 电机控制仿真：电机控制仿真是电气工程的重点之一，MATLAB中可以利用Simulink工具箱实现电机控制仿真，包括交流电机、直流电机、步进电机等的控制。

3. 信号处理仿真：MATLAB在信号处理方面的优势是无可比拟的，可以进行数字信号处理、滤波器设计、图像处理等方面的仿真。

4. 智能电网仿真：随着智能电网的普及和推广，MATLAB上也推出了针对智能电网的仿真工具箱，可以进行智能电网的负载预测、电力系统仿真、稳定性分析等。

5. 电力系统仿真：MATLAB中的工具箱可以模拟电力系统的动态行为、稳态操作、电流干扰等，非常适合电力系统的建模和仿真。

总之，MATLAB在电气工程及其自动化专业中有着广泛的应用，其强大的数值计算和仿真功能使其成为电气工程专业中必不可少的工具之一。

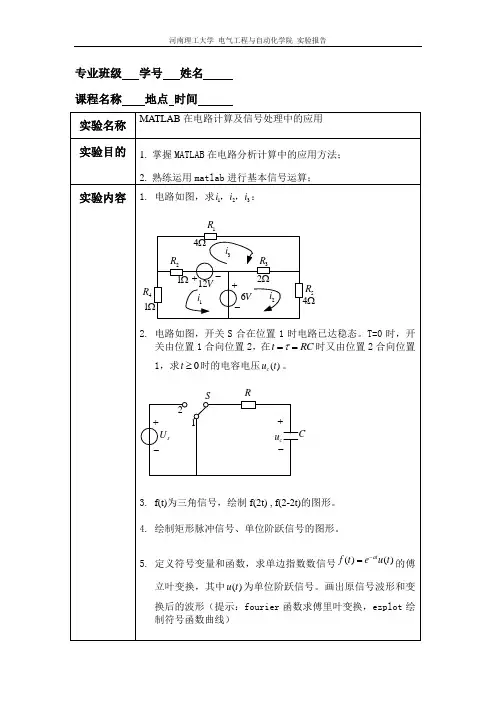

河南理工大学 电气工程与自动化学院 实验报告

专业班级 学号 姓名

课程名称 地点 时间

实验名称 MATLAB在电路计算及信号处理中的应用

实验目的 1. 掌握MATLAB在电路分析计算中的应用方法；

2. 熟练运用matlab进行基本信号运算；

实验内容 1. 电路如图，求123iii，，：

1R2R3R4R5R4411212V6V1i2i3i

2. 电路如图，开关S合在位置1时电路已达稳态。T=0时，开关由位置1合向位置2，在tRC时又由位置2合向位置1，求0t时的电容电压()cut。

sUSRCcu12

3. f(t)为三角信号，绘制f(2t) , f(2-2t)的图形。

4. 绘制矩形脉冲信号、单位阶跃信号的图形。

5. 定义符号变量和函数，求单边指数数信号()()atfteut的傅立叶变换，其中()ut为单位阶跃信号。画出原信号波形和变换后的波形（提示：fourier函数求傅里叶变换，ezplot绘制符号函数曲线）

河南理工大学 电气工程与自动化学院 实验报告

6. 已知f1(t)=sin（100t+0.5pi） , f2(t)=sin(50t+0.25pi) , 带通滤波器的频率响应为j22j2(j)()(j1)100sHHs，用此滤波器对信号1()fx、2()fx分别进行滤波，按如下要求绘图：

（1） 在同一个坐标轴中绘制f1(t)、f2(t)、f1(t)+f2(t)、f1(t)*f2(t)的曲线；

（2） 在同一个坐标轴中绘制f1(t)的曲线及f1(t)通过滤波器后输出的曲线（命名为f3(t)）；

（3） 在同一个坐标轴中绘制f2(t)的曲线及f2(t)通过滤波器后输出的曲线（命名为f4(t)）；

（4） 在同一个坐标轴中绘制f1(t)+f2(t)和f1(t)+f2(t)通过滤波器后输出的曲线。
