隧道工程注浆施工安全技术交底

沈丹铁路客运专线

技术交底纪要

TJ－3标段项目经理部八工区

工程项目： 隧道帷幕注浆

编 号：

记 录 者： （签字）

交 底 者： （签字）

技术负责： （签字）

技术部门： （盖章）

日 期：

交 底 记 录

工程名称 沈丹客运专线 分部（分项）工程 隧道帷幕注浆

交底项目 隧道帷幕注浆 图纸名称、图号 《沈丹客专施隧参05-01～05～22》

交底内容：

一、施工情况

本交底适用于曹家堡子隧道进口DK157+766-DK157+736段，该段落隧道主要位于全风化变粒岩地层，且含水量较大，岩体经水浸泡后，呈流沙状，自稳性极差。

二、处理方案

DK157+766～DK157+736段设计采用一环5m围岩超前周边注浆，以封堵隧道周边地下水，并加固松散岩体，设计参数详见“5m围岩超前周边注浆设计图”（沈丹客专施隧参05-25）

三、施工方案

（1）每一循环注浆长度为30m，开挖25m，并保留5m止浆岩盘，必要时考虑设置混凝土止浆墙。

（2）浆液扩散半径2m，孔底间距3m。每一循环共设4环92个注浆孔；

（3）注浆孔开孔直径不小于108mm，终孔直径不小于90mm；孔口管采用Ф108mm，壁厚5mm的热轧无缝钢管，管长3m，孔口管应埋设牢固，并有良好的止浆措施。

（4）钻孔和注浆顺序由外向内，同一圈孔间隔施工。岩层破碎容易造成坍孔时，采用前进式注浆，否则采用后退式注浆。

（5）钻进过程中遇涌水或因岩层破碎造成卡钻时，应停止钻进，进行注浆扫孔后再时行钻进。

（6）各种地层条件下围岩填充率参考值：砂土40%，粘土20%，断层破碎带5%，注浆材料，一般选择普通水泥；特殊需要时，可考虑超细水泥或化学浆液等。注浆压力：设计注浆压力（终压值）一般参考注浆处静水压力加上0.5～1.5MPa进行。

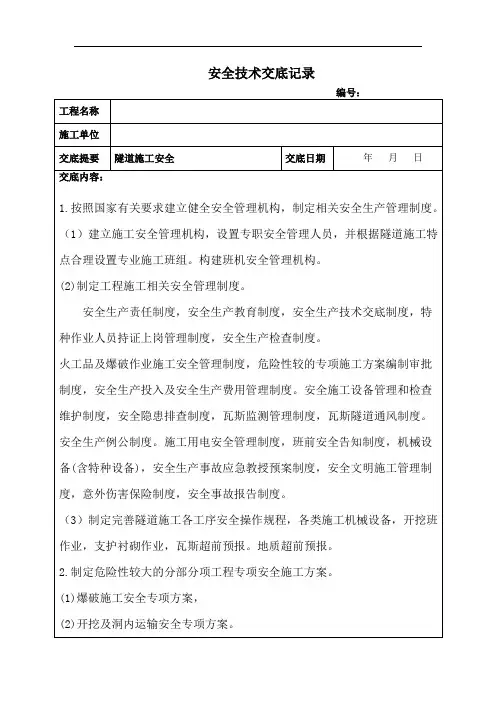

安全技术交底记录

编号：

工程名称

施工单位

交底提要 隧道施工安全 交底日期 年 月 日

交底内容：

1.按照国家有关要求建立健全安全管理机构，制定相关安全生产管理制度。

（1）建立施工安全管理机构，设置专职安全管理人员，并根据隧道施工特点合理设置专业施工班组。构建班机安全管理机构。

(2)制定工程施工相关安全管理制度。

安全生产责任制度，安全生产教育制度，安全生产技术交底制度，特种作业人员持证上岗管理制度，安全生产检查制度。

火工品及爆破作业施工安全管理制度，危险性较的专项施工方案编制审批制度，安全生产投入及安全生产费用管理制度。安全施工设备管理和检查维护制度，安全隐患排查制度，瓦斯监测管理制度，瓦斯隧道通风制度。安全生产例公制度。施工用电安全管理制度，班前安全告知制度，机械设备(含特种设备)，安全生产事故应急教授预案制度，安全文明施工管理制度，意外伤害保险制度，安全事故报告制度。

（3）制定完善隧道施工各工序安全操作规程，各类施工机械设备，开挖班作业，支护衬砌作业，瓦斯超前预报。地质超前预报。

2.制定危险性较大的分部分项工程专项安全施工方案。

(1)爆破施工安全专项方案，

(2)开挖及洞内运输安全专项方案。

（3）支护衬砌施工安全专项方案。

(4) 瓦斯隧道防火防爆安全专项方案。

(5) 洞口施工安全专项方案。

3.做好施工人员安全培训工作和危险性较大的分部分项安全技术交底工作。

(1) 施工人员三级安全教育。

(2) 日常安全教育，事故预防安全教育。

(3) 施工安全技术交底和危险性较大的分部分项工程施工安全技术交底。

4.建立健全安全生产管理过程相关记录

（1）安全管理机构图附相应人员名单及职责，

(2) 施工作业人员管理工作: 施工人员动态管理记录表，施工人员统计月报表

(3) 员工安全教育培训台账（三级安全教育，经常性安全教育)，安全技术交底记录，安全会议记录，专项安全教育记录，

一、工程名称：____________________

二、施工单位：____________________

三、分部分项工程：____________________

四、工种：____________________

五、交底日期：____________________

六、接受人（全员）签字：____________________

一、作业人员要求

1. 进入施工现场的人员必须按要求正确佩戴安全帽、防护眼镜、防尘口罩等劳动保护用品。

2. 进场作业人员应接受过相关专业职能培训，熟悉注浆作业安全技术。

3. 严禁酒后上岗，禁止穿高跟鞋、拖鞋等不安全鞋具。

二、现场安全措施

1. 施工现场应有充足的照明，夜间施工应配备临时照明设备。

2. 施工现场配电箱必须采用TN—S接零保护系统（即三相五线制），配电箱和开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。

3. 电缆、电线必须挂设整齐，严禁拖地、浸水。电线电缆有破皮等缺陷必须进行包扎处理。

4. 施工场地应有警示标志，如泥浆池、空孔处等。

5. 施工现场应有安全通道，通道畅通无阻。

6. 施工现场应有专人负责安全监督，发现安全隐患及时上报并整改。

三、注浆作业安全技术

1. 注浆前，应对注浆设备、管路、阀门等进行检查，确保完好。

2. 注浆过程中，应密切注意压力表变化，防止压力过高导致爆管伤人。

3. 注浆作业人员应佩戴防护眼镜，防止浆液溅入眼睛。 4. 拆除压浆管时，要注意高压管中带压力的浆液射出，压浆口不要正对操作人员。

5. 振实机振动时，注意用电安全，振动板下不得把手伸入。

6. 高空作业时，工作平台必须牢固稳定，高空作业人员应佩戴安全带，专人护定。

7. 施工现场泥浆池及空孔处应有警戒标志，一切安全设施装置及安全标志牌，禁止随意拆除或移动。

四、其他注意事项

1. 施工过程中，应保持施工现场整洁有序，物品摆放整齐。

复合浆液超前预注浆施工技术交底

1 目录

1．复合浆液注浆施工原理 ................................................................ 2

2. 复合浆液注浆施工主要技术参数 ................................................. 3

3．复合浆液注浆施工艺流程及施工步骤 ....................................... 5

4.关键工序与质量保证措施 ............................................................... 7

4.1关键工序 ...................................................................................... 7

4.2质量保证措施 ............................................................................. 8

4.3质量问题的处理 ......................................................................... 8

4.4.技术资料 ...................................................................................... 8

5.安全生产保证措施 ........................................................................... 8

5.1安全生产目标 ............................................................................. 8
