汽车坡道玻璃雨棚施工方案

  • 格式：docx
  • 大小：68.62 KB
  • 文档页数：22

***********车库及人防出入口采光棚施工方案

施工单位 ：

编 制 人 ：

审 核 人 ：

审 批 人 ：

编制日期 ：

***********车库及人防出入口采光棚施工方案

1、工程简介

工程名称：

工程地址：

建设单位：

设计单位：

施工单位：

2、工程概况：

3、建设规模：本雨棚工程属于总坪图纸施工范围，共计 2 个车库出入口雨棚， 3

个人防出入口采光棚。结构形式为矩管钢结构，钢结构用钢采用 Q235 钢；构架节点全

部采用焊接，构件接触面采用表面氟碳喷涂。 ***********车库及人防出入口采光棚施工方案

1、引用现行的规范、规程和标准：

《建造装饰装修工程质量验收标准》(GB50210-2022)

《建造工程施工质量验收统一标准》(GB50300-2022)

《建造防腐蚀工程施工规范》(GB50212-2022)

《碳素结构钢》(GB/T700-2022)

《钢结构工程施工质量验收标准》(GB50205-2022)

《钢结构焊接规范》(GB50661-2022)

《非合金钢及细晶粒钢焊条》(GB/T 5117-2022)

2、建造安全生产、文明施工技术规范、规程、标准：

《建造机械使用安全技术规程》(JGJ33-2022)

《建造施工安全检查标准》(JGJ59-2022)

《建设工程施工现场环境与卫生标准》(JGJ146-2022)

3、建造设计施工图及设计变更 ***********车库及人防出入口采光棚施工方案

3.1、施工部位

车库出入口雨棚及人防出入口采光棚钢立柱， 有混凝土挡墙处则安装在混凝土挡墙

上；无混凝土挡墙处则在坡道上安装预埋板，钢柱焊接在预埋板上。

3.2、施工难点、重点及特点

本工程由于部份混凝土挡墙宽度惟独 200mm，而埋板 200mm，如果挡墙不顺直就

会导致埋板移位，化学螺栓无法做到有效固定，从而影响整体稳定性。

车库出入口雨棚部份钢柱无法安装在混凝土挡墙上，需在坡道上安装预埋板，钢柱

在制作时需根据现场进行放样，否侧会浮现尺寸偏差过大。 ***********车库及人防出入口采光棚施工方案

4.1 组织机构

在本工程施工中实施项目法施工的管理模式，组建本工程的项目经理部，对工程施

工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部以工程项目管理

为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精

心施工，大力推广先进施工技术，在创质量优良的同时，力争提前完成施工任务。在推

行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执

行 ISO2000 标准和公司质量保证体系文件，达到创优质高效的目标。

项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项

目事务，项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目

标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工

作。

项目管理层由项目经理、技术负责人、施工员、安全员、质量员等成员组成，在建

设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计

划、组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。

作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的正式工和合同

工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。

为保证项目部管理层指令畅通有效，工作安排采用“施工任务书”的形式。要求签

发人和执行人签字，项目经理层作为执行的监督者。施工任务书的工作内容完成后由签

发人封闭并签字，如未能封闭必须找出原因并对执行人进行处罚。

3.2 项目主要人员配置

项目经理一位，项目负责人一位，安全人员一位，防火人员一位，玻璃安装人员五

名，焊接负责人一位，电焊工人二名，喷漆工一位，技术员一位，钢架安装人员五名。

3.3 机械设备配备

序号 名称 规格 数量 备注

1 交流电焊机 BX6140 一台 焊接用

2 交流电焊机 BX1500 一台 焊接用

3 空气压缩机 WY-6110 一台 钢材喷漆除锈用

4 砂轮切割机 一台 钢材加工用

***********车库及人防出入口采光棚施工方案

砂轮磨光机

台式砂轮机

电锤

半自动气体切割机

手工气体切割工具

储气罐

水平仪

手动水平尺 钢材加工用

钢材加工用

钢材加工用

钢材加工用

钢材加工用

钢材喷漆除锈用

标高控制用

安装控制水平用 MODEL8325

TC250J

TE12S

CG1-30 三台

一台

一台

一台

三套

一个

一台

两把 5

6

7

8

9

10

11

12 0.6m3 TOP-DS24 ***********车库及人防出入口采光棚施工方案

5.1、技术准备：

按照质量通病防治措施和《钢结构工程施工质量验收标准》(GB50205-2022)

要求进行技术交底工作的编制，劳务工人员进场后现场对工人进行技术交底，做到事前

计划、过程控制，结果验收， 进行样板领路的程序，先进行雨棚钢柱、梁安装，经甲方，

监理和项目部检查， 符合设计要求和施工规范后， 才干按照样板模式统一进行施工安装。

5.1.1 根据施工图纸雨棚钢结构进行优化， 并出据图纸交由施工班组对各部件进行加

工，质检员检查合格后准予施工。

5.1.2 施工前对图纸详细审核， 弄清施工图的技术要求， 确定细部构造， 编制安装工

程施工方案及技术交底文件；认真学习阅读施工工艺标准及操作规程；做好技术交底及

安全技术交底工作。

5.1.3 雨棚工程施工前， 应对前一道工序进行验收， 合格并办好验收手续方可进行本

道工序施工。

5.1.4 施工前， 由项目工程部栋号工长和施工班组负责人一起， 对本工程的雨棚安装

部位，安装标高线及连接点进行逐一核实， 并对全体安装施工人员进行详细的技术交底。

5.2、作业准备：

5.2.1 钢结构施工方案已经审批通过，施工前进行详细的技术交底、安全交底。

5.2.2 安装施工人员应经过培训，先做样板，经检查验收合格后方可全面施工。

5.2.3 钢结构施工所需材料已到现场，并经验收合格。

5.2.4 测量放线完毕，预埋件经隐蔽检查合格。

5.3、材料准备

根据施工图纸和设计要求， 采购工程所需各种原材料。所有进场材料必须经过验收，

并按规范要求进行见证取样，确定材料符合图纸设计要求无误后，才干进入加工制作，

确保不合格材料不得使用。

5.3.1 雨棚钢材、 钢化夹角玻璃等品种、 型号、 规格、 颜色和质量必须符合设计要求，

并有出厂合格证、质量保证书和试验报告。

5.3.2 所有钢构件与钢构件的选用与施工须按照国家相关规范执行， 未注明型钢构架

之间的型钢连接采用焊接，焊接后打磨平整。焊条采用 E43XX 型焊条，符合《非合金

钢及细晶粒钢焊条》(GB/T 5117-2022)的要求。其型号按设计要求选用，必须有质量 ***********车库及人防出入口采光棚施工方案

证明书和出厂合格证，其他 Q235-B 型钢的焊条必须选用 E43xx，且同样得有质量证明

书和出厂合格证。钢结构钢材采用 Q235-B 钢，其屈服度 fy≥235N/mm。钢材的化学成

分和力学性能应符合《碳素结构钢》(GB/T700-2022)及有关标准的要求。

5.3.3 焊缝厚度及焊接方法应符合设计要求，设计未注明要求的，焊缝厚度为 5mm

三角形焊缝，焊缝长度为满焊，焊缝应打磨光滑。

5.3.4 在制作前钢材表面应进行除锈处理， 除锈质量等级要求达到 《涂装前钢材表面

锈蚀等级和除锈等级)中的 2 级标准。

5.3.5 钢雨棚采用 6+1.52Pvb+6mm 厚钢化夹胶玻璃。

5.3.6 进场的材料码放时应平整干燥，并备有足够的垫木、垫块，使构件得以放平、

防止表面损坏或者变形。

5.3.7 刚度较大的构件可水平堆放， 当多层叠放时， 必须使各层垫木在同一垂线位置。

合集下载

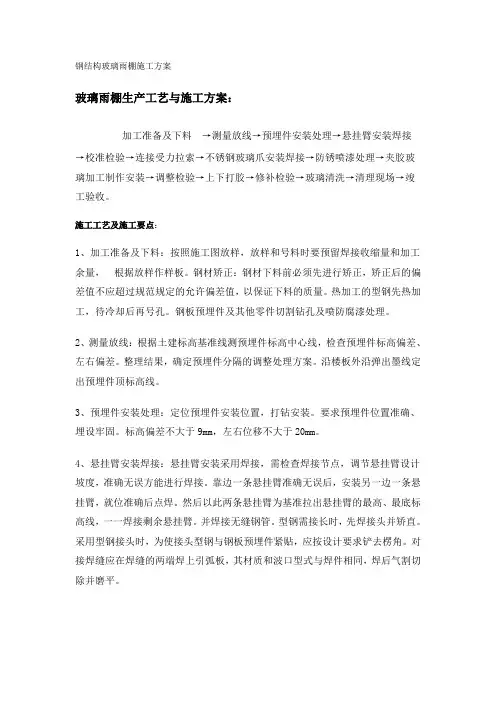

钢结构玻璃雨棚施工方案

钢结构玻璃雨棚施工方案

钢结构玻璃雨棚施工方案

玻璃雨棚生产工艺与施工方案：

加工准备及下料 →测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

施工工艺及施工要点：

1、加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量， 根据放样作样板。钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

2、测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。整理结果，确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。

3、预埋件安装处理：定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于20mm。

4、悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。并焊接无缝钢管。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。 5、校准检验：悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。保证悬挂臂符合设计受力状态及整体稳定要求。

6、连接受力拉索：定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。

7、不锈钢玻璃爪安装焊接：按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。

钢结构玻璃雨棚施工方案 2

钢结构玻璃雨棚施工方案 2

项目工程总承包

（勘察、设计、采购、施工）

钢结构雨棚工程

施工技术方案

编制单位： 第一章 编制说明 .......................................... 0

1. 编制依据 ............................................ 0

1.1 ************项目工程设计施工图纸 ................. 0

1.2 **********项目工程施工组织设计》 ................. 0

1.3国家和地方颁布的现行有关设计规范和标准、标准图集 .. 0

第二章 工程概况 .......................................... 0

1.工程概况: ............................................ 0

第三章 施工组织管理体系 .................................. 0

1 项目管理组织体系 ..................................... 0

2 项目质量保证体系 ..................................... 1

2.1 项目质量管理体系 ................................. 1

2.2 工作质量监督、检查体系 ........................... 1

3 项目安全保证体系 ..................................... 1

第四章 施工准备工作 ...................................... 2

2 劳动力及设备准备 ..................................... 2

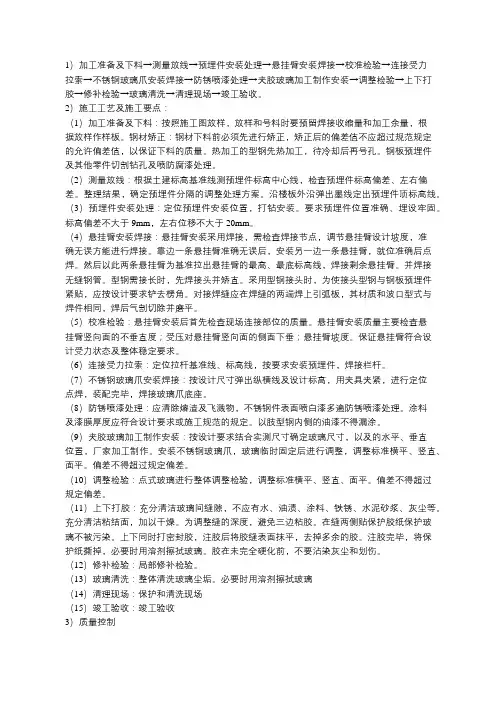

玻璃雨棚施工方案

玻璃雨棚施工方案

1）加工准备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

2）施工工艺及施工要点：

（1）加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

（2）测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。整理结果，确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。

（3）预埋件安装处理：定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于20mm。

（4）悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，焊接剩余悬挂臂。并焊接无缝钢管。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。

（5）校准检验：悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。保证悬挂臂符合设计受力状态及整体稳定要求。

（6）连接受力拉索：定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。

（7）不锈钢玻璃爪安装焊接：按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。

（8）防锈喷漆处理：应清除熔渣及飞溅物，不锈钢件表面喷白漆多遍防锈喷漆处理。涂料及漆膜厚度应符合设计要求或施工规范的规定。以肢型钢内侧的油漆不得漏涂。

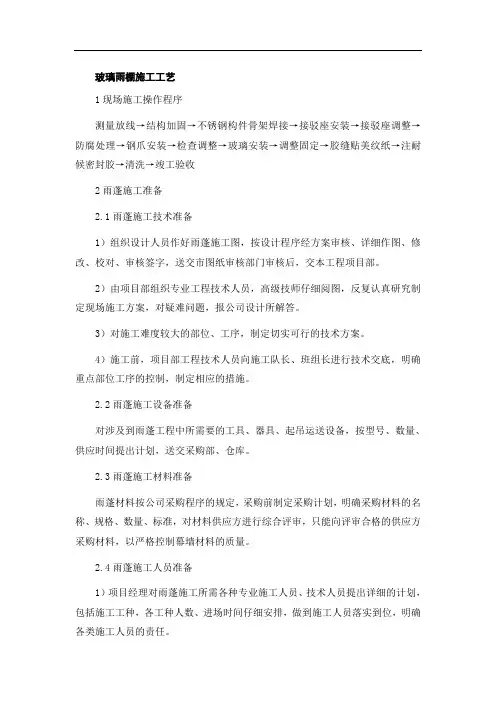

玻璃雨棚施工工艺
