液压支架的类型及适用条件

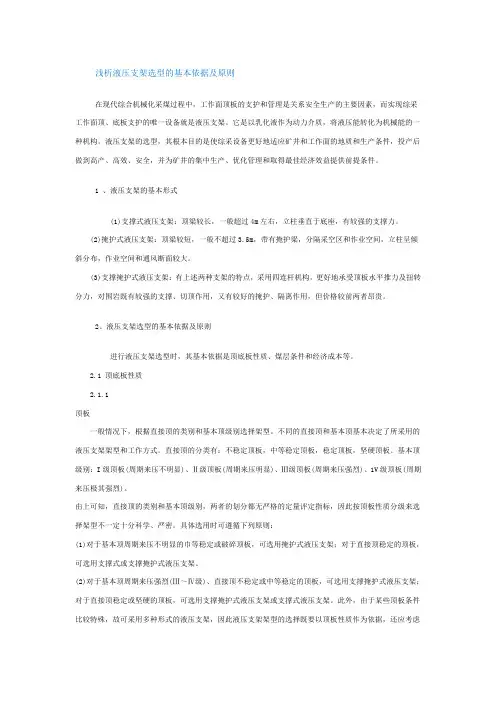

浅析液压支架选型的基本依据及原则

在现代综合机械化采煤过程中，工作面顶板的支护和管理是关系安全生产的主要因素，而实现综采工作面顶、底板支护的唯一设备就是液压支架。它是以乳化液作为动力介质，将液压能转化为机械能的一种机构。液压支架的选型，其根本目的是使综采设备更好地适应矿井和工作面的地质和生产条件，投产后做到高产、高效、安全，并为矿井的集中生产、优化管理和取得最佳经济效益提供前提条件。

1 、液压支架的基本形式

(1)支撑式液压支架：顶梁较长，一般超过4m左右，立柱垂直于底座，有较强的支撑力。

(2)掩护式液压支架：顶梁较短，一般不超过3.5m，带有掩护梁，分隔采空区和作业空间，立柱呈倾斜分布，作业空间和通风断面较大。

(3)支撑掩护式液压支架：有上述两种支架的特点，采用四连杆机构，更好地承受顶板水平推力及扭转分力，对围岩既有较强的支撑、切顶作用，又有较好的掩护、隔离作用，但价格较前两者昂贵。

2、液压支架选型的基本依据及原则

进行液压支架选型时，其基本依据是顶底板性质、煤层条件和经济成本等。

2.1 顶底板性质

2.1.1

顶板

一般情况下，根据直接顶的类别和基本顶级别选择架型。不同的直接顶和基本顶基本决定了所采用的液压支架架型和工作方式。直接顶的分类有：不稳定顶板，中等稳定顶板，稳定顶板，坚硬顶板。基本顶级别：I级顶板(周期来压不明显)、Ⅱ级顶板(周期来压明显)、Ⅲ级顶板(周期来压强烈)、1V级顶板(周期来压极其强烈)。

由上可知，直接顶的类别和基本顶级别，两者的划分都无严格的定量评定指标，因此按顶板性质分级来选择架型不一定十分科学、严密。具体选用时可遵循下列原则：

(1)对于基本顶周期来压不明显的巾等稳定或破碎顶板，可选用掩护式液压支架；对于直接顶稳定的顶板，可选用支撑式或支撑掩护式液压支架。

(2)对于基本顶周期来压强烈(Ⅲ～Ⅳ级)、直接顶不稳定或中等稳定的顶板，可选用支撑掩护式液压支架；对于直接顶稳定或坚硬的顶板，可选用支撑掩护式液压支架或支撑式液压支架。此外，由于某些顶板条件比较特殊，故可采用多种形式的液压支架，因此液压支架架型的选择既要以顶板性质作为依据，还应考虑顶板级别划分的模糊性。在顶板类、级大致估定的条件下，宜侧重于选用防护性能较好的液压支架，如掩护式支架或带有护帮装置的液压支架。

液压支架的类型及基本特点

液压支架是现代煤炭开采中不可或缺的重要设备之一，其类型和特点各不相同。下面将介绍四种常见的液压支架类型及其基本特点。

1.支撑式支架

支撑式支架是最早出现的液压支架之一，也是最基本的类型。其结构相对简单，主要由立柱、顶梁、底座和支撑缸等组成。该类型支架具有较高的支撑力，适用于顶板条件较好的工作面。但是，由于支撑式支架对顶板的适应性较差，因此在顶板条件较差的地区使用时需要配合其他支护设备。

2.掩护式支架

掩护式支架是一种较为常见的液压支架类型，其结构主要由掩护梁、顶梁、底座和支撑缸等组成。该类型支架对顶板的适应性较强，能够有效地保护采空区的顶板，防止矸石冒落。但是，由于其支撑力相对较低，因此适用于顶板条件较好的工作面。

3.支撑掩护式支架

支撑掩护式支架是一种结合了支撑式和掩护式两种支架特点的新型液压支架。其结构主要由立柱、顶梁、掩护梁、底座和支撑缸等组成。该类型支架具有较高的支撑力和适应性，能够在各种顶板条件下有效地进行支护。因此，支撑掩护式支架在煤炭开采中得到了广泛的应用。

4.特殊用途支架

除了以上三种常见的液压支架类型外，还有一些特殊用途的支架，

如放顶煤液压支架、薄煤层液压支架等。这些特殊用途的支架具有各自独特的特点和适用条件。例如，放顶煤液压支架适用于厚煤层的放顶煤开采，能够有效地提高煤炭回收率和生产效率；薄煤层液压支架则适用于薄煤层的开采，能够适应狭小的空间要求。

总之，液压支架的类型和特点各不相同，需要根据具体的采煤条件和要求进行选择和使用。随着煤炭工业的发展和技术进步，液压支架的种类和性能也将不断得到改进和完善。

1 / 44

液压支架安装综述

运煤，支护和采空区处理等主要工序的综合机械化采煤工艺，从而使采煤技术进入一个新的阶段。

液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。

近年来，我国液压支架的研制工作发展很快，从基本上依靠进口，发展到自行设计、自行制造，而品种繁多、功能齐全、质量可靠。

北京展会场景介绍说明 配上 参展产品 图片和解说性文字。

• “三机”配套

• 综采工作面的“采、运、支”等重点设备配套。基本配置包括：采煤机；前、后运输机；基本架、排头、排尾、过渡及端头支架。

AA4631214781110921135A-A

综采面设备布置

1——采煤机 2——刮板输送机 3——液压支架 4——下端头支架 5——上端头支架

6——转载机 7——可伸缩带式输送机 8——配电箱 9——移动变电站

10——设备列车 11——乳化液泵站 12——喷雾泵站 13——液压安全绞车

14——集中控制台

2 / 44

三、液压支架产品介绍

3.1 液压支架简介

液压支架是一种采煤工作面支护设备，其作用是支撑和维护采煤工作面控顶区顶板，为采煤创造安全作业空间的设备。

工作面按开采方式不同支护设备分单体支架、液压支架和特种支架。

单体支架是由单体支柱与顶梁组成的支护设备。单体支柱为支撑于顶板或顶梁和底板之间的单根杆状构件。

液压支架以液压为动力实现升降、前移等运动，既能支撑又能维护顶板的支护设备，为采煤工作面综合机械化的主要设备。

特种支架按结构、功能等因素分为工作面锚杆支架、刚性或柔性掩护支架和气囊支架。

采煤综合机械化，是加速我国煤炭工业发展，大幅度提高劳动生产率，实现煤炭工业现代化的一项战略措施。综合机械化不仅产量大，效率高，成本低，而且能减轻笨重的体力劳动，改善作业环境，是煤炭工业技术的发展方向。液压支架是综合机械化采煤方法中最重要的设备之一。

液压支架主要由以下几个基本部分组成：顶梁，掩护梁和四连杆机构，侧护板，底座，立柱，千斤顶。设计要遵从支护性能好、强度高、移架速度快、安全可靠等原则。

在支撑掩护式的设计过程中，前梁、主顶梁、掩护梁和立柱等结构件的设计是重点。本论文介绍了液压支架的结构，类型，工作原理，特点，目的及要求，对掩护式液压支架作了详尽的分析和介绍，讲述了这种支架的方案和用途。

目 录

中文摘要 .............................................. 错误!未定义书签。

Abstract .............................................. 错误!未定义书签。

第一章 引 言 .......................................... 错误!未定义书签。

1.1前言 .......................................... 错误!未定义书签。

1.2绪论 .......................................... 错误!未定义书签。

1.2.1我国液压支架的发展 ...................................... 2

1.2.2 液压支架的发展动向 ...................................... 2

1.液压支架的组成与分类………………………………………………………

第二章 支架设计 ....................................... 错误!未定义书签。
