1.1 施工场地布置原则
本工程的总布置根据建筑物结构特点、施工场地条件和进度要求进行，其布置原则如下：
1.在招标文件规定和经业主同意、指定的范围内布置本工程所需的临建设施，根据施工区及场地条件，采用相对集中布置的方式；
2.充分利用施工区附近现有企业和生活设施，尽量缩小施工附属企业的规模，必须修建的施工及生活设施可按临时标准修建，以减少工程费用；
3.节约用地，少占农田，因地制宜；
4.合理安排料场和弃渣场，利用开挖弃渣填滩填沟造地，布置后期使用的场地； 5.充分考虑周边环境、地质条件及与周边已建项目的相互协调，减少施工干扰，保证施工安全；
6.按国家有关规定和招标文件要求，所有的生活、生产等设施布置均满足安全生产、文明施工的要求；
7.各施工场地及营地均按有关要求配置足够可靠的环保及消防设施，减少和避免施工对周边环境和公众利益的损害，并无偿提供给发包人、监理、设计使用，以及为其他标段承包人提供方便；
8.积极响应招标文件，满足招标文件的各项要求。
1.2 生产生活区布置
1.生产区
本工程将生产区和生活办公区分开布置，临建设施包括混凝土搅拌站、堆料场、砼预制场、钢筋加工场、仓库、砼预制场、土工布加工厂、机械维修厂、油库、停车场及其它辅助配套设施，计划总占地400平方米，临建总面积200平方米。
1) 混凝土搅拌站：用于工程内所有混凝土的分散拌和，每处搅拌站设置J350砼搅拌机各2台及水泥仓库。水泥仓库采用临时房屋建筑，建筑面积50平方米，混凝土搅拌站占地总面积100平方米。
2) 砂石料场：砂石料场布置在混凝土搅拌站附近，主要堆放搅拌混凝土用骨料及砂，分类露天堆放，周边砌筑浆砌石挡墙和分隔墙，墙高，计划占地100平方米。
3) 材料仓库：材料仓库主要是机械配件等物资资料的储存，并专设五金、劳保用品、机电设备仓库。各施工仓库具体建筑面积和占地面积见下表。

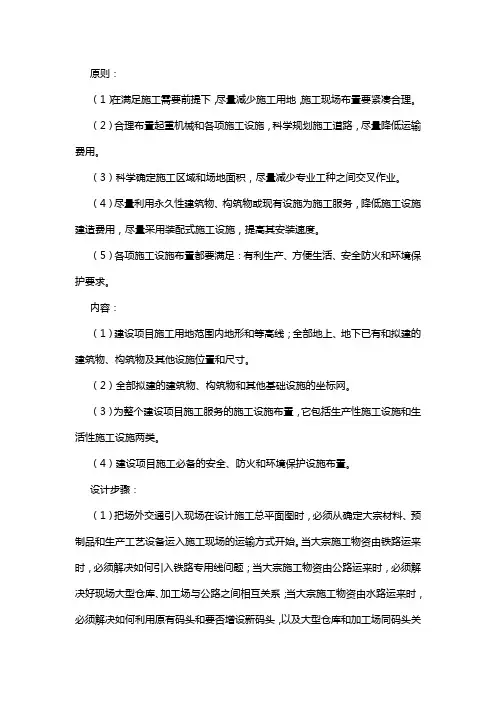

原则：
（1）在满足施工需要前提下，尽量减少施工用地，施工现场布置要紧凑合理。
（2）合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。
（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。
（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。
（5）各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求。
内容：
（1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。
（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。
（3）为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。
（4）建设项目施工必备的安全、防火和环境保护设施布置。
设计步骤：
（1）把场外交通引入现场在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。
（2） 确定仓库和堆场位置当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。当采用公路运输大宗施工物资时，中心仓库可布置在工地中心区或靠近使用地方，如不可能这样做时，也可将其布置在工地入口处。大宗地方材料的堆场或仓库，可布置在相应的搅拌站、预制场或加工场附近。当采用水路运输大宗施工物资时，要在码头附近设置转运仓库。
工业项目的重型工艺设备，尽可运至车间附近的设备组装场停放，普通工艺设备可放在车间外围或其他空地上。
表五、 施工总平面图
投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明施工营地、料场、临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
山东省烟台至海阳高速公路项目交通安全设施工程标志分项一标
施工平面布置图
说明：
1、 我公司严格按照施工总平面布置图规划搭设办公室、工人宿时等临时设施。
2、 办公室、职工宿舍配备电脑、设施搭设整齐美观、不拥齐、有足够的安全消防通道和良好的采光和通风条件。
3、 职工灶配备专职的炊事员，确保食堂清洁卫生，炊具干净，室内无蝇鼠，定其对蔬菜、食品进行卫生检查。炊事员必须身体健康，持有健康上岗证和专用工作服。
4、 工人宿舍排出值班表，每日派人清扫，宿舍内不自隔小房间，不乱拉电线，不准留外人住宿。
5、 生活、卫生区设有专人清理，每周喷洒药剂。
6、 临时设施采取封闭式管理，并设置值班人员，禁止无关人员随意进出。
7、 消防设施根据相关部门管理规定，配备消防器材和消防用水，做到布局合理，并经常检查、维护、保养、保证灭火器材灵敏有效，水源充足。同时对施工人员进行防火知识教育，设立防火标识。
8、 在施工驻地用电及使用电气设备必须符合说明要求，而且注意防火。临时用电必须安装过载保护装置，严禁超负荷使用电器。
9、 仓储区的设立满足储存材料、燃料、备件及其它物件的存放面积，确保工程需求。同时，仓库、储料场、及车间应保持清洁，地面应硬化，不同材料应设立标志分别堆放，灰粉类就遮盖，并应防止有害物质污染和混杂于其他物质之中。
10、确保场内道路做硬化处理。
