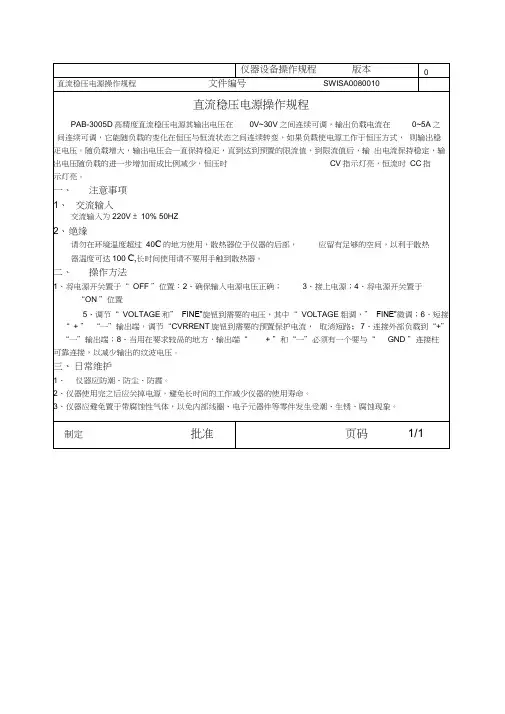

直流稳压电源操作规程

仪器设备操作规程 版本 0

直流稳压电源操作规程 文件编号 SWISA0080010

直流稳压电源操作规程

PAB-3005D高精度直流稳压电源其输出电压在 0V~30V之间连续可调，输出负载电流在 0~5A之

间连续可调，它能随负载的变化在恒压与恒流状态之间连续转变，如果负载使电源工作于恒压方式， 则输出稳疋电压。随负载增大，输出电压会一直保持稳疋，直到达到预置的限流值，到限流值后，输 出电流保持稳定，输出电压随负载的进一步增加而成比例减少，恒压时 CV指示灯亮，恒流时 CC指

示灯亮。

一、 注意事项

1、 交流输入

交流输入为220V ± 10% 50HZ

2、 绝缘

请勿在环境温度超过 40C的地方使用，散热器位于仪器的后部， 应留有足够的空间，以利于散热

器温度可达100 C,长时间使用请不要用手触到散热器。

二、 操作方法

1、将电源开关置于“ OFF ”位置：2、确保输入电源电压正确； 3、接上电源；4、将电源开关置于

“ON ”位置

5、调节“ VOLTAGE和” FINE”旋钮到需要的电压，其中“ VOLTAGE粗调，” FINE”微调；6、短接

“ + ” “一”输出端，调节“CVRRENT旋钮到需要的预置保护电流， 取消短路；7、连接外部负载到“+”

“一”输出端；8、当用在要求较咼的地方，输出端“ + ”和“一”必须有一个要与“ GND ”连接柱

可靠连接，以减少输出的纹波电压。

三、 日常维护

1、 仪器应防潮、防尘、防震。

2、 仪器使用完之后应关掉电源，避免长时间的工作减少仪器的使用寿命。

3、 仪器应避免置于带腐蚀性气体，以免内部线圈、电子元器件等零件发生受潮、生锈、腐蚀现象。

制定 批准 页码 1/1

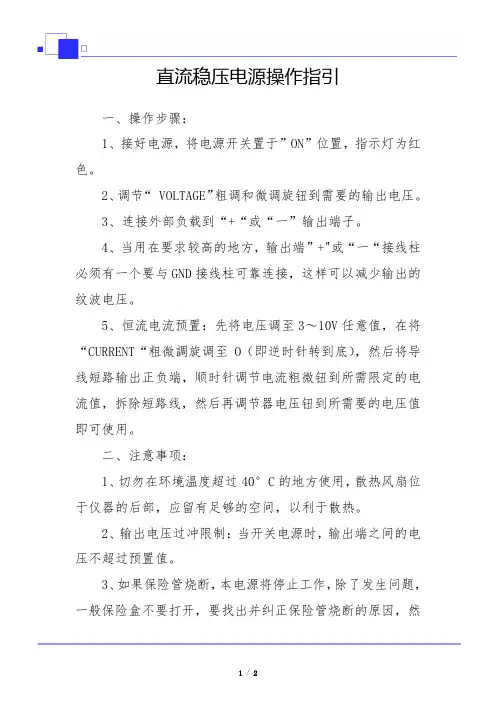

1 / 2 直流稳压电源操作指引

一、操作步骤：

1、接好电源，将电源开关置于”ON”位置，指示灯为红色。

2、调节“ VOLTAGE”粗调和微调旋钮到需要的输出电压。

3、连接外部负载到“+“或“一”输出端子。

4、当用在要求较高的地方，输出端”+"或“一“接线柱必须有一个要与GND接线柱可靠连接，这样可以减少输出的纹波电压。

5、恒流电流预置：先将电压调至3～10V任意值，在将“CURRENT“粗微調旋调至O（即逆时针转到底），然后将导线短路输出正负端，顺时针调节电流粗微钮到所需限定的电流值，拆除短路线，然后再调节器电压钮到所需要的电压值即可使用。

二、注意事项：

1、切勿在环境温度超过40°C的地方使用，散热风扇位于仪器的后部，应留有足够的空间，以利于散热。

2、输出电压过冲限制：当开关电源时，输出端之间的电压不超过预置值。

3、如果保险管烧断，本电源将停止工作，除了发生问题，一般保险盒不要打开，要找出并纠正保险管烧断的原因，然

2 / 2 后用相同值的保险管替换。

4、非工程技术（或被受权）人员严禁调整仪器参数。

5、本电源一但内部烧坏必须由专业指定维修人员修理，或送经销商由厂家维修，以保证安全。

直流稳压电源操作及保养规程

一、直流稳压电源的操作规程：

1.在使用直流稳压电源之前，首先确保电源接地可靠。

2.使用前需要检查电源的电压、电流和负载能力是否符合使用要求，并确认电源开关处于关闭状态。

3.接通电源前，应确认负载端是否有正常的接线，并通过仪表确认负载无短路。

4.打开电源开关，逐步旋转电流和电压调节旋钮，将电流、电压调节至适当的数值。

5.当需要关闭电源时，先调至最小数值，再关闭电源开关。避免突然断电造成设备损坏。

6.在正常操作过程中，不得轻易改变电流、电压的数值，以免造成设备损坏或危险。

7.在使用过程中，应定期检查电源的工作状态，并随时关注仪表的指示。

8.如发现设备异常，应立即切断电源，并检查故障原因。

9.使用后应及时关闭电源，并断开设备与电源的连接。

二、直流稳压电源的保养规程：

1.在使用电源之前，应清洁电源外观，避免灰尘和杂物进入电源。

2.定期对电源进行外观清洁，并用专用布擦拭表面。 3.对于电源内部的清洁和维护，需要有专业技术人员进行。

4.定期检查电源的连接线是否松动，如有松动应及时拧紧。

5.定期检查电源的散热情况，确保电源正常运行。

6.长期不使用电源时，应将其放置在干燥、通风的地方，避免潮湿和腐蚀。

8.定期检查和清洁电源内部的滤波器和散热器。

9.每年至少进行一次全面的检修，检查电源的各项参数和功能是否正常。

10.在运输电源时，应注意轻拿轻放，避免碰撞和摔落。

总结起来，直流稳压电源的操作和保养规程主要包括正确的使用步骤、定期的检查和清洁工作、及时的维修和保养，以及注意电源的环境和运输安全等。在日常使用和保养中，要确保电源正常运行，避免故障和安全事故的发生。
