IDE接口及针脚定义

IDE接口及针脚定义

November 12th, 2009

§ 0

目前硬盘接口常见的就三种：IDE、SATA、SCSI。IDE是比较老的接口了，现在基本上使用SATA接口，现在很多新主板上都找不到IDE接口了，市面上的硬盘也清一色的SATA接口的。当然，我们说的是民用市场，像超市收款机等专门的设备上很多还是用的IDE的。SCSI是面向服务器的，产品是价高稳定。

IDE：Integrated Drive Electronics，也就是我们平时说的串行接口（注意不是串口）。由 Compaq 和 Western Digital 公司开发，新版的 IDE 命名为 ATA

即 AT bus Attachment，IDE 接口在设备和主板侧的外观为 40

脚插针。

IDE数据线：IDE数据线是扁平的40针或者80针的，可以连接两个IDE设备。

IDE数据线的接口是公头，主板上的IDE接口是母头（这个公母应该还是很好区分）。IDE数据线第一根针是连接红线或者黑线，就是一排线中最边上颜色不一样的那一根。

IDE针脚定义：

Pin 1 Reset 复位硬盘（就是硬盘重启）

Pin 2 Ground 接地

Pin 3-18 Data 这几个接口传输数据信号

Pin 19 Ground 接地

Pin 20 空 空，什么也不接

Pin 21 DMARQ DMA Request-DMA请求信号

Pin 22 Ground 接地

Pin 23 I/O write 写选通信号

Pin 24 Ground 接地

Pin 25 I/O read 读选通信号

Pin 26 Ground 接地

Pin 27 IOCHRDY I/O Channel Ready-设备就绪信号

Pin 28 Cable select 主从设备选择

Pin 29 DMAACK DMA Acknowledge-DMA响应信号

Pin 30 Ground 接地

ide硬盘接口定义和引脚说明

发布日期：2009-4-14 11:43:32 文章来源：搜电 浏览次数： 639

IDE接口是 Integrated Drive Electronics 的缩写，是以前常用的硬盘接口,

Compaq 和 Western Digital 公司开发，新版的 IDE 命名为 ATA 即 AT bus

Attachment，IDE 接口在设备和主板侧是为40脚插针：

IDE 电缆见下图：

ide接口引脚定义

Pin Name Dir Description

1 /RESET Reset

2 GND Ground

3 DD7 Data 7

4 DD8 Data 8

5 DD6 Data 6

6 DD9 Data 9

7 DD5 Data 5

8 DD10 Data 10

9 DD4 Data 4

10 DD11 Data 11

11 DD3 Data 3

12 DD12 Data 12

13 DD2 Data 2

14 DD13 Data 13

15 DD1 Data 1

16 DD14 Data 14

17 DD0 Data 0

18 DD15 Data 15

19 GND Ground

20 KEY - Key

21 n/c - Not connected

22 GND Ground

23 /IOW Write Strobe

24 GND Ground

25 /IOR Read Strobe

26 GND Ground

27 IO_CH_RDY

28 ALE Address Latch Enable

29 n/c - Not connected

30 GND Ground

31 IRQR Interrupt Request

32 /IOCS16 ? IO ChipSelect 16

33 DA1 Address 1

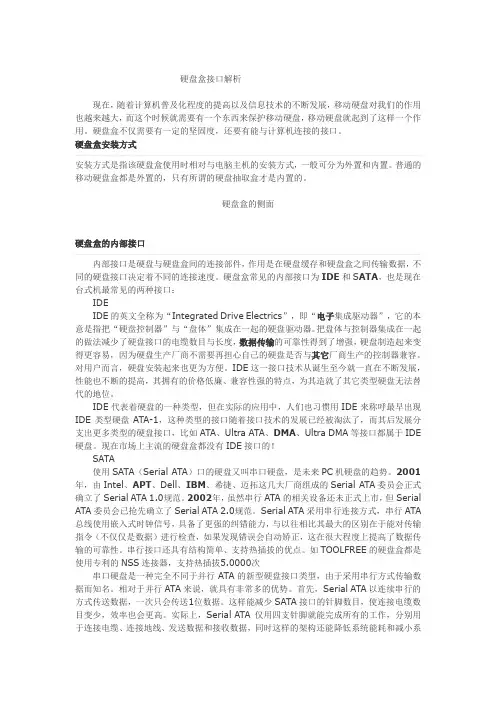

硬盘盒接口解析

现在，随着计算机普及化程度的提高以及信息技术的不断发展，移动硬盘对我们的作用也越来越大，而这个时候就需要有一个东西来保护移动硬盘，移动硬盘就起到了这样一个作用。硬盘盒不仅需要有一定的坚固度，还要有能与计算机连接的接口。

硬盘盒安装方式

安装方式是指该硬盘盒使用时相对与电脑主机的安装方式，一般可分为外置和内置。普通的移动硬盘盒都是外置的，只有所谓的硬盘抽取盒才是内置的。

硬盘盒的侧面

硬盘盒的内部接口

内部接口是硬盘与硬盘盒间的连接部件，作用是在硬盘缓存和硬盘盒之间传输数据，不同的硬盘接口决定着不同的连接速度。硬盘盒常见的内部接口为IDE和SATA，也是现在台式机最常见的两种接口：

IDE

IDE的英文全称为“Integrated Drive Electrics”，即“电子集成驱动器”，它的本意是指把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。把盘体与控制器集成在一起的做法减少了硬盘接口的电缆数目与长度，数据传输的可靠性得到了增强，硬盘制造起来变得更容易，因为硬盘生产厂商不需要再担心自己的硬盘是否与其它厂商生产的控制器兼容。对用户而言，硬盘安装起来也更为方便。IDE这一接口技术从诞生至今就一直在不断发展，性能也不断的提高，其拥有的价格低廉、兼容性强的特点，为其造就了其它类型硬盘无法替代的地位。

IDE代表着硬盘的一种类型，但在实际的应用中，人们也习惯用IDE来称呼最早出现IDE类型硬盘ATA-1，这种类型的接口随着接口技术的发展已经被淘汰了，而其后发展分支出更多类型的硬盘接口，比如ATA、Ultra ATA、DMA、Ultra DMA等接口都属于IDE硬盘。现在市场上主流的硬盘盒都没有IDE接口的！

SATA

使用SATA（Serial ATA）口的硬盘又叫串口硬盘，是未来PC机硬盘的趋势。2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范。2002年，虽然串行ATA的相关设备还未正式上市，但Serial

IDE 接口

IDE 的英文全称为 “ Integrated Drive Electronics ，即“电”子集成驱动器 ”，它的本义是指

把“硬盘控制器 ”与“盘体 ”集成在一同的硬盘驱动器。把盘体与控制器集成在一同的做法减少了硬盘接口 的电缆数目与长度，数据传输的靠谱性获得了加强，硬盘制造起来变得更简单，

所以硬盘生产厂商不需要再担忧自己的硬盘能否与其余厂商生产的控制器兼容。 对用户而言，硬盘安装 起来也更为方便。 IDE 这一接口技术从出生到现在就向来在不停发展， 性能也不停地

提高，其拥有的价钱便宜、兼容性强的特色，为其造就了其余种类硬盘没法代替的地位。

发展过程

初期的 IDE 接口有两种传输模式，一个是 PIO （ Programming I/O ）模式，另一个是

DMA （Direct Memory Access ）。固然 DMA 模式系统资源占用少，但需要额外的驱动程序

或设置， 所以被接受的程度比较低。 此后在对速度要求愈来愈高的状况下， PIO 模式因为执

行效率较好，操作系统开始直接支持，并且厂商更推出了愈来愈快的 DMA 模式传输速度标

准。而从 英特尔 的 430TX 芯片组 开始，就供给了对 Ultra DMA 33 的支持，供给了最大

33MB/sec 的的 数据传输率 ，此后又很快发展到了 ATA 66 ，ATA 100 以及 迈拓提出的 ATA 133

标准，分别供给 66MB/sec ， 100MB/sec 以及迈拓自己才采纳 ATA 133 标准，而日立

（HITACHI ），希捷和西部数据则都采纳 ATA 100 标准，芯片组厂商中也只有 VIA ， SIS ，

ALi 以及 nVidia 对此标准供给支持，芯片组厂商中英特尔则只支持 ATA 100 标准。

IDE 接口
