钢结构梁厚度允许偏差

摘要：

1.钢结构梁的概念及重要性

2.钢结构梁厚度允许偏差的定义及意义

3.钢结构梁厚度允许偏差的相关规范标准

4.钢结构梁厚度允许偏差的实际应用案例

5.结论：钢结构梁厚度允许偏差在工程中的重要性

正文：

一、钢结构梁的概念及重要性

钢结构梁是指由钢材制成的梁，它是钢结构建筑中常见的一种构件。钢结构梁具有自重轻、强度高、刚度大、塑性变形能力强、抗震性能好、施工方便等优点，因此广泛应用于大跨度、高层建筑等领域。

二、钢结构梁厚度允许偏差的定义及意义

钢结构梁厚度允许偏差是指在钢结构梁的生产和施工过程中，钢材的实际厚度与设计厚度之间允许的差异。这个偏差值是由相关规范标准所规定的，旨在确保钢结构梁的质量和稳定性。

允许偏差的存在主要是因为生产和施工过程中不可避免地会存在一些尺寸误差，而允许偏差可以给这些误差提供一个合理的范围。同时，允许偏差也可以提高钢材的利用率，降低成本。

三、钢结构梁厚度允许偏差的相关规范标准

在我国，钢结构梁厚度允许偏差的规范标准主要有以下几个： 1.GB700-2006《碳素结构钢》：这个标准规定了碳素结构钢的厚度允许偏差，对钢结构梁的厚度偏差有重要指导意义。

2.GB50205-95《钢结构工程施工及验收规范》：这个标准对钢结构梁的施工和验收提出了具体的要求，包括钢材厚度允许偏差值等。

3.GB50205-2001《钢结构工程质量验收规范》：这个标准对钢结构梁的质量验收提出了更高的要求，包括钢材厚度允许偏差值等。

四、钢结构梁厚度允许偏差的实际应用案例

在某大型钢结构建筑项目中，钢结构梁的设计厚度为 10mm。根据相关规范，该梁的厚度允许偏差为 -0.5mm 至 0mm。这意味着，在实际生产和施工过程中，钢材的厚度可以在 9.5mm 至 10mm 之间波动，只要在这个范围内，就可以认为是合格的。

五、结论：钢结构梁厚度允许偏差在工程中的重要性

钢结构梁厚度允许偏差在工程中具有重要意义，它可以为钢材生产和施工过程中的尺寸误差提供一个合理的范围，确保钢结构梁的质量和稳定性。同时，允许偏差还可以提高钢材的利用率，降低成本。

合集下载

附录E---钢结构安装的允许偏差

附录E---钢结构安装的允许偏差

附录E 钢结构安装的允许偏差

E.0.1 单层钢结构中柱子安装的允许偏差应符合表E O.1的规定。

表E.0.1 单层钢结构中柱子安装的允许偏差 (mm)

项 目 允许偏差 图 例 检验方法

柱脚底座中心线对定位轴线的偏移 5.O

用吊线和钢尺

检查

柱基准

点标高 有吊车

梁的柱 +3.O

-5.O

用水准仪检查

无吊车

梁的柱 +5.O

-8.O

弯曲矢高 H/1200，且不

应大于15.O 用经纬仪或拉线和钢尺检查

柱

轴

线

垂

直

度 单

层

柱 H≤10m H/1000

用经纬仪或吊

线和钢尺检查 H>10m H/1000，且不

应大于25.O

多

节

柱 单节柱 H/1000，且不

应大于10.O

柱全高 35.O

E.0.2 钢吊车梁安装的允许偏差应符合表E.0.2的规定。

表E.0.2 钢吊车梁安装的允许偏差 (mm)

项 目 允许偏差 图 例 检验方法

梁的跨中垂直度

△ h/500

用吊线

和钢尺

检查

侧向弯曲矢高 l/1500，

且不应大于10.O

用拉线和钢尺检查 垂直上拱矢高 10.O

两端支座中心位移△ 安装在钢柱上

时，对牛腿中心

的偏移 5.O

安装在混凝土柱上时，对定位轴线的偏移 5.0

吊车梁支座加劲板中心与柱子承压加劲板中心的偏移△1 t/2 用吊线和钢尺检查

同跨间内同一横截面吊车梁顶面高

差△ 支座处 10.O

用经纬仪、水准仪和

钢尺检查 其他处 15.O

同跨间内同一横截面下挂式吊车梁底面高差△ 10.O

同列相邻两柱间吊车梁顶面高差△ l/1500，

且不应大于10.O 用水准仪和钢尺检查

相邻两吊车粱接头部

位△ 中心错位上承式 3.O

用钢尺检查 顶面高 1.O

下承式底面高差 1.O

同跨问任一截面的吊车梁中心跨距△ ±10.O

钢结构构件安装——钢柱安装允许偏差

钢结构构件安装——钢柱安装允许偏差

钢结构构件安装——钢柱安装允许偏差

工序质量评定表 表3-12-86

单位工程名称： 部位名称： 工序名称：

工 程 数 量

序号 实 测 项 目 允许偏差

(mm) 各 实 测 点 偏 差 值 检查频率 应检

点数 实检

点数 合格

点数 合格率

(%) 检查

方法 1 2 3 4 5 6 7 8 9 10 11 12 13 14 范围 点数

1 轴线对行、列定位轴线 ≤5.0

每件 2 用经纬仪测量，纵、横向各计1点

2 柱基标高 有行车梁的柱 +3.0

-5.0

4

用水准仪测量，四周各计1点

无行车梁的柱 +5.0

-8.0

3 挠曲失高 H/1000， 但不大于15.0 4 拉小线和尺量，每侧面各计1点

4 钢柱轴线的不垂直度（q） H≤10

m ≤10.0

2

用经纬仪测量，纵、横向各计1点

H>10m ≤H/1000，但不大于25.0

交方班组 接方班组 平均合格率(%) 评 定 等 级

工程技术负责人： 质检员： 施工员： 年 月 日

注：1.实检点数必须不大于应检查点数，如超过应检查点数，其超过的点数应从合格点数中减去。

钢结构安装允许偏差检查表

钢结构安装允许偏差检查表

钢结构安装允许偏差检查表

工程名称:施工单位：

项次 项目 允许偏差（mm) 检查方法 实际偏差 国家标准

1 定

位

轴

线 基础上柱、柱高 1

经纬仪

尺量

杯口位置 10

地脚螺栓（锚栓）移位 2

底层柱对定位轴线 3

2 标

高 支承面、地脚螺栓 ±3

水准仪

尺量

座将垫板顶面 0、—3

杯口底面 0、—5

基础上柱面 ±2

3 垂

直

度 杯口、单节柱 H/1000、且≯30

经纬仪

尺量

单层结构跨中 H/250、且≯15

多层、高层整体结构 H/1000、且≯25

4 网架

结构

安装 支承面顶板位置 15

水准仪

尺量

支座锚栓中心偏移 ±5

支座中心偏移 ≯30

纵、横向长度 ±30

相邻支座高差(周边） L/400、且≯15

5 压金

属板

安装 檐口屋脊平行度 12

尺量

檐口相邻板端错位 6

墙板包角板垂直度 H/800、且≯25

墙板相邻板下端错位 6

6 现场焊缝间隙 无垫板间隙 0、+3

尺量

有垫板间隙 —2、+3

注：实际偏差应是测10点以上的最大正负偏差值。

建筑面积：M2 层数： 监理单位;

检查日期： 年 月 日

钢结构工程观感质量检查表 工程名称：施工单位:

项目 检查结果 项目 检查结果

焊条合格证

防

火

涂

料 漏涂

焊

缝

质

量 裂缝 误涂

焊瘤 涂层闭合

气孔 涂层空鼓

夹渣 裂缝

咬边 凹陷

弧坑 粉化

焊渣 浮浆

防

腐

涂

料 脱皮 压

型

金

属

板

安

装 平整

皱皮 顺直

针眼 无污物

气泡 搭接、支承长度

流坠 锚固

漏涂

返锈

厚度

注：检查结果应是检查若干点中观感最差的点的记录.

建筑面积：M2 层数： 监理单位；

检查日期： 年 月 日

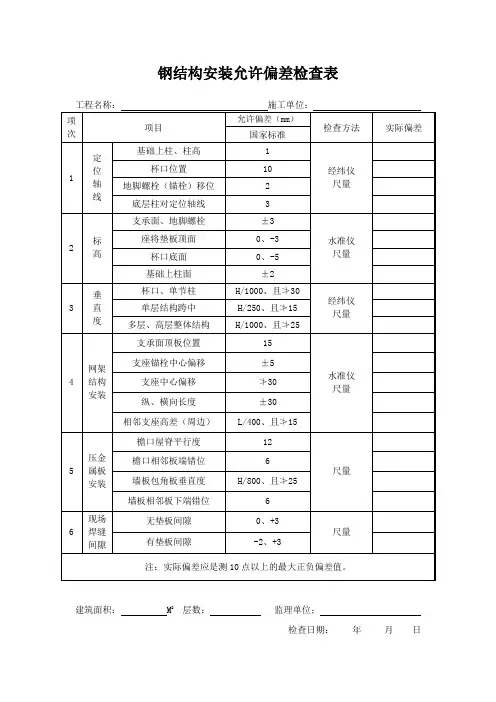

钢结构安装允许偏差检查表 2

钢结构安装允许偏差检查表 2

钢结构安装允许偏差检查表

工程名称：

施工单位：

项次 项目 允许偏差（mm） 检查方法 实际偏差 国家标准

1 定

位

轴

线 基础上柱、柱高 1

经纬仪

尺量

杯口位置 10

地脚螺栓（锚栓）移位 2

底层柱对定位轴线 3

2 标

高 支承面、地脚螺栓 ±3

水准仪

尺量

座将垫板顶面 0、-3

杯口底面 0、-5

基础上柱面 ±2

3 垂

直

度 杯口、单节柱 H/1000、且≯30

经纬仪

尺量

单层结构跨中 H/250、且≯15

多层、高层整体结构 H/1000、且≯25

4 网架

结构

安装 支承面顶板位置 15

水准仪

尺量

支座锚栓中心偏移 ±5

支座中心偏移 ≯30

纵、横向长度 ±30

相邻支座高差（周边） L/400、且≯15

5 压金

属板

安装 檐口屋脊平行度 12

尺量

檐口相邻板端错位 6

墙板包角板垂直度 H/800、且≯25

墙板相邻板下端错位 6

6 现场焊缝间隙 无垫板间隙 0、+3

尺量

有垫板间隙 -2、+3

注：实际偏差应是测10点以上的最大正负偏差值。

建筑面积： M2 层数： 监理单位；

检查日期： 年 月 日 钢结构工程观感质量检查表

工程名称： 施工单位：

项目 检查结果 项目 检查结果

焊条合格证

防

火

涂

料 漏涂

焊

缝

质

量 裂缝 误涂

焊瘤 涂层闭合

气孔 涂层空鼓

夹渣 裂缝

咬边 凹陷

弧坑 粉化
