画法几何与建筑制图（A）
一、作图题
1.(15分)一、作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方.
参考答案：
2.(15分)已知直线为AC为正平线，试补全平行四边形ABCD的水平投影
参考答案：
3.(15分)已知水平线AB为等腰三角形ABC的底边，C点在AB上方20mm，三角形ABC的高DC平行于平面三角形LMN，求等腰三角形ABC的投影
参考答案：
4.(15分)根据已知视图补画第三视图
参考答案：
5.(10分)补画剖视图中的漏线
参考答案：
二、复合题
1.求立体的截交线，并完成立体的其余投影。(15分)
补画出被正垂面截切后四棱锥体的侧面投影和水平投影。
参考答案：
(2)(15分)补全被截立体的水平投影和侧面投影。
参考答案：
画法几何及工程制图
一、单项选择题(只有一个选项正确，共51道小题)
1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部颁标准是：
??(A)?参考作用
??(B)?与国家标准并行使用
??(C)?取代国家标准
??(D)?对国家标准的补充
正确答案：D
解答参考：
2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：
??(A)?总图制图标准
??(B)?水利水电工程制图标准
??(C)?技术制图标准
??(D)?铁路工程制图标准
正确答案：C
解答参考：
3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：
??(A)?45°
??(B)?60°
??(C)?75°
??(D)?80°
正确答案：C
解答参考：
4. 图纸的内边框是图框线，图框线的绘制用：
??(A)?细实线
??(B)?中粗实线
??(C)?粗实线
??(D)?加粗的粗实线
正确答案：C
解答参考：
5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：
??(A)?任意线型
??(B)?细实线
??(C)?中粗实线
??(D)?粗实线
正确答案：D
解答参考：
6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：
??(A)?100
??(B)?1000
??(C)?50
??(D)?20
正确答案：C
解答参考：
7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：
??(A)?按比例进行尺寸度量
??(B)?查找换算系数
??(C)?与计算器的作用类似
??(D)?可画直线
正确答案：A
解答参考：
8. 中粗虚线的用途为：
??(A)?表示假想轮廓
??(B)?表示可见轮廓
??(C)?表示不可见轮廓
??(D)?画中心线或轴线
正确答案：C
解答参考：
9. 细点划线的用途为：

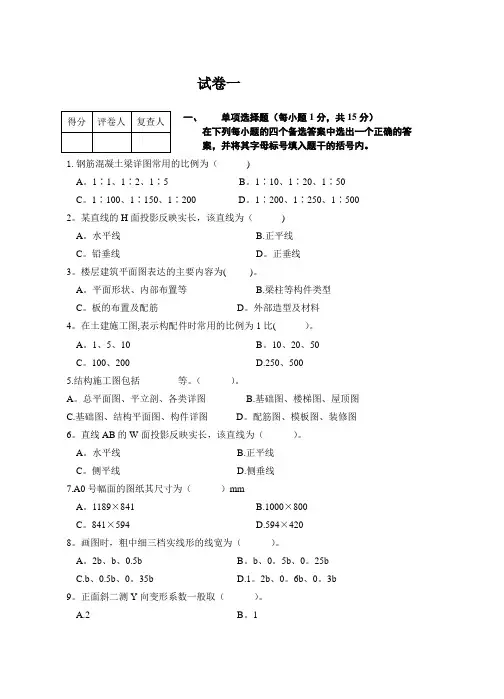

试卷一
得分 评卷人 复查人
1.钢筋混凝土梁详图常用的比例为（ )
A。1∶1、1∶2、1∶5 B。1∶10、1∶20、1∶50
C。1∶100、1∶150、1∶200 D。1∶200、1∶250、1∶500
2。某直线的H面投影反映实长，该直线为（ )
A。水平线 B.正平线
C。铅垂线 D。正垂线
3。楼层建筑平面图表达的主要内容为( )。
A。平面形状、内部布置等 B.梁柱等构件类型
C。板的布置及配筋 D。外部造型及材料
4。在土建施工图,表示构配件时常用的比例为1比( ）。
A。1、5、10 B。10、20、50
C。100、200 D.250、500
5.结构施工图包括________等。（ ）。
A。总平面图、平立剖、各类详图 B.基础图、楼梯图、屋顶图
C.基础图、结构平面图、构件详图 D。配筋图、模板图、装修图
6。直线AB的W面投影反映实长，该直线为（ ）。
A。水平线 B.正平线
C。侧平线 D.侧垂线
7.A0号幅面的图纸其尺寸为（ ）mm
A。1189×841 B.1000×800
C。841×594 D.594×420
8。画图时，粗中细三档实线形的线宽为（ ）。
A。2b、b、0.5b B。b、0。5b、0。25b
C.b、0.5b、0。35b D.1。2b、0。6b、0。3b
第 1 页，共 8 页 专业 班级 姓名 学号
注意：在填写专业、班级、姓名、学号时不得填在线外，否则成绩无效；密封线内不得答题。
密 封 线 画法几何与建筑制图
一、
1、 在土木工程制图中，（ ）表示断开界线。
A、波浪线
B、细实线
C、细虚线
D、单点画线
参考答案：A
2、 标高符号为（ ）。
A、等腰三角形
B、等边三角形
C、等腰直角三角形
D、锐角三角形
参考答案：C
3、 点A的V、H两面投影的连线a’a与OX轴（ ）。
A、相交
B、平行
C、垂直
D、以上都不对
参考答案：C
4、 一般位置直线的三面投影长度（ ）线段实长。
A、等于
B、小于
C、大于
D、以上都不对
参考答案：B
5、 图样外，标注的尺寸，从第二道往外，平行排列的尺寸线的间距应保持一致，且不小于（ ）。
A、10mm
B、7mm
C、5mm
D、6mm
参考答案：B
6、 两正平线垂直，则这两直线在（ ）面的投影垂直。
A、V
B、H
C、W
D、以上都不对
参考答案：A
7、 （ ）在H面上的投影反映实形。
第2页，共8页 A、水平面
B、正垂面
C、正平面
D、铅垂面
参考答案：A
8、 在一般面内，不包含有（ ）。
A、侧平线
B、水平线
C、铅垂线
D、一般线
参考答案：C
9、 判断两个铅垂面在空间平行，只要看投影图的（ ）。
A、水平投影平行
B、侧面投影平行
C、正面投影平行
D、以上都不对
参考答案：A
10、 下列物体中，不属于曲面立体的是（ ）。
A、圆柱
B、圆锥
C、圆球
D、棱台
参考答案：D
11、 正三棱锥的底面平行于H面时，在（ ）面上的投影外轮廓线是一等边三角形。
画法几何与工程制图试卷（作业考核）参考答案：
一 水平线AB的端点A在端点B的后方15mm，求作AB的水平投影。
二．根据已知视图，试补全左视图投影。
三．圆台被两正面所截，试补全主视图。
四．标注是尺寸
五．将主视图进行全剖视并画在二视图中间。
六．读零件图题。
看懂阀体零件图，回答下列问题：
(1) 该零件在四类典型零件中属于（箱体） 类零件。
(2) 零件左端法兰上共有（4）个螺孔。
(3) 零件右边的外螺纹尺寸为(M36*2-6g)。
(4) 未注圆角的尺寸是：(R2-3)。
(5) 阀体上端的螺孔是粗牙螺纹还是细牙螺纹：(细牙螺纹)。
(6) 左端面的表面粗糙度代号中的Ra值是：(25)。
(7) 50H11尺寸的下偏差是：(0）
