轻触开关质量检验规范

蔚科科技（进料检验）通用类规范

适用范围：材料可靠性试验规范（企业标准） 文件编号：C-QA-IQC-025 版 本 号：A

标题：轻触按键开关类通用检验规范 发行日期：2017-02-26

文 件 修 改 记 录 版次 修 改 内 容 修改人 批准 修改日期 A 初版 刘永丽 吴航宇 2017-02-26

1. 目的。󰀃

（1） 本标准适用于蔚科公司按键类的检验通用标准。

（2） 文中带标准为“★”号的为供应商提供第三方的质检报告或者进行委外第三方测试要求。

2. 引用标准。󰀃

 GB 16915.1 家用和类似用途固定式电气装置的开关 第1部分：通用要求家用及类似用途固定式电气装置的开关。

 TB/T 1455-1997 机车按键开关的技术条件。

 JB/T 3907 机床电器 按键开关。

3. 定义。󰀃

轻触按键开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式。

一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合

式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。还有一种自

持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

4. 外观检验。󰀃󰀃

4.1包装有混货、装错货，与采购定单的要求不符，判定为CR。

4.2 引脚氧化，按键手感差，有批峰。

4.3 外观有少量的污渍。

4.4 开关塑料表面应光滑平整、无明显斑痕、划痕，颜色同封样一致。

5. 结构尺寸检验。󰀃

5.1 按键行程测试：要求按键行程0.2MM±0.1MM或参照规格书。

5.2 通断检查:触点应接触良好：按键应灵活、无卡滞现象；按键动作应清晰有手感。用万用

表检查开关通断是否良好。

5.3 测量本体长、宽、高，引脚长度、 直径、间距；用PCB试装。

6. 功能与电气参数检验。󰀃

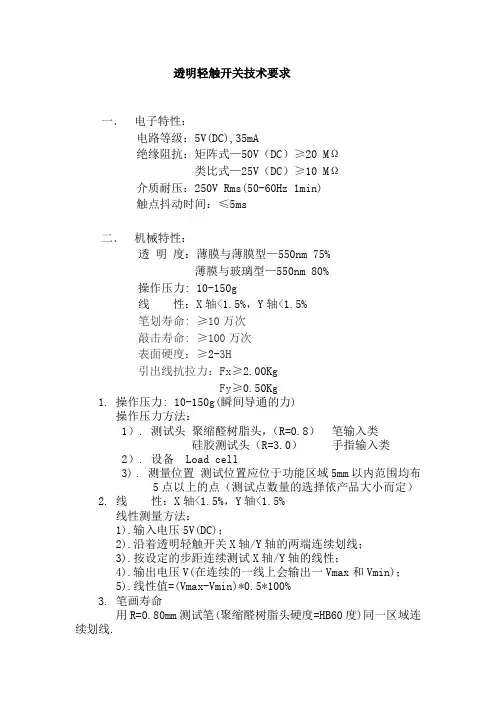

透明轻触开关技术要求

一． 电子特性：

电路等级：5V(DC),35mA

绝缘阻抗：矩阵式—50V（DC）≥20 MΩ

类比式—25V（DC）≥10 MΩ

介质耐压：250V Rms(50-60Hz 1min)

触点抖动时间：≤5ms

二． 机械特性：

透 明 度：薄膜与薄膜型—550nm 75%

薄膜与玻璃型—550nm 80%

操作压力: 10-150g

线 性：X轴<1.5%，Y轴<1.5%

笔划寿命: ≥10万次

敲击寿命: ≥100万次

表面硬度：≥2-3H

引出线抗拉力：Fx≥2.00Kg

Fy≥0.50Kg

1. 操作压力: 10-150g(瞬间导通的力)

操作压力方法：

1）. 测试头 聚缩醛树脂头，（R=0.8） 笔输入类

硅胶测试头（R=3.0） 手指输入类

2）. 设备 Load cell

3) . 测量位置 测试位置应位于功能区域5mm以内范围均布5点以上的点（测试点数量的选择依产品大小而定）

2. 线 性：X轴<1.5%，Y轴<1.5%

线性测量方法：

1).输入电压5V(DC)；

2).沿着透明轻触开关X轴/Y轴的两端连续划线；

3).按设定的步距连续测试X轴/Y轴的线性；

4).输出电压V(在连续的一线上会输出一Vmax和Vmin)；

5).线性值=(Vmax-Vmin)*0.5*100%

3. 笔画寿命

用R=0.80mm测试笔(聚缩醛树脂头硬度=HB60度)同一区域连续划线.

开关进料检验标准

开 关 进 料 检 验 标 准

1. 目的

规范开关检验方式,确保开关品质满足行业要求,藉以保证产品品质.

2. 适用范围

本公司所有开关进料检验均适用之.

3. 定义

无

4. 职责

4.1 品管部: 负责制订与优化本标准;

4.2 各相关部门: 负责依照此标准执行.

5. 标准内容

5.1 抽样方案:

5.1.1 按MIL-STD-105E抽样方案，LEVEL Ⅱ级检查水平，

5.1.2 外观和包装AQL采用: CRI=0/MAJ=0.65/MIN=1.0;

5.1.3 功能和可焊性抽10Pcs作样品.

5.2 检验环境:

5.2.1 光照强度: 400～600 Lux

5.2.2 温度: 25 +/-3oC

5.2.3 视物距离: 30cm 左右

5.2.4 视物时间: 3～5S

5.3 检验工具:

5.3.1 放大镜(10X)

5.3.2 烙铁

5.3.3 万用表

5.4 检查内容

5.4.1 包装:

5.4.1.1 外包装应符合要求,且外观不应破损;

5.4.1.2 在包装上应标明生产厂家、产品名称、型号、规格、包装数量、出厂日期等内容，并有生产厂商品管部门合格标签或相应之印章;

5.4.1.3 贴片开关,注意包装,本体应在编袋中央（散装除外），不应有斜率(会造成贴片机吸不上料,引起抛料),见下图:

OK

NG

斜率

5.4.2 外观检查

5.4.2.1 开关上的标记应清晰，其型号、规格均须与送检单或BOM单规定一致;

5.4.2.2 开关的引脚应无氧化、变黑等不良现象;

5.4.2.3 开关本体不应有破裂或沙眼现象。

5.4.3 功能检查

5.4.3.1 用万用表“ ”档,测试来料开关通断正常；

5.4.3.2 手感来料各档位动作、弹性良好.

5.4.4 可焊性实验:

5.4.4.1将烙铁预热（350±10Cº）,除去焊头上多余之锡料、锡渣;

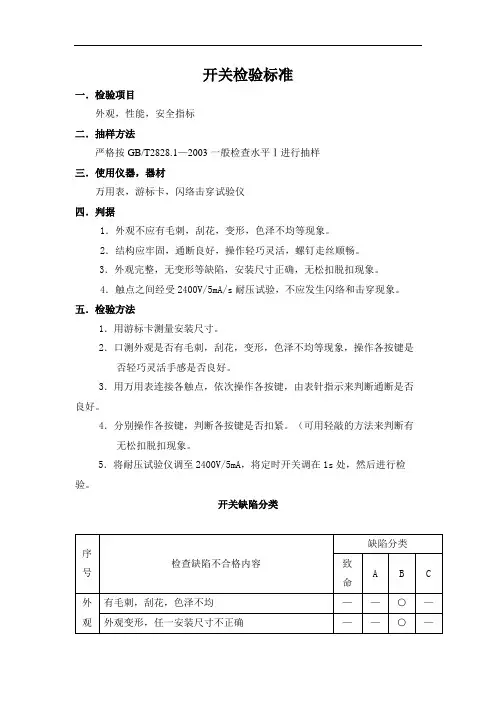

开关检验标准

一．检验项目

外观，性能，安全指标

二．抽样方法

严格按GB/T2828.1—2003一般检查水平Ⅰ进行抽样

三．使用仪器，器材

万用表，游标卡，闪络击穿试验仪

四．判据

1．外观不应有毛刺，刮花，变形，色泽不均等现象。

2．结构应牢固，通断良好，操作轻巧灵活，螺钉走丝顺畅。

3．外观完整，无变形等缺陷，安装尺寸正确，无松扣脱扣现象。

4．触点之间经受2400V/5mA/s耐压试验，不应发生闪络和击穿现象。

五．检验方法

1．用游标卡测量安装尺寸。

2．口测外观是否有毛刺，刮花，变形，色泽不均等现象，操作各按键是否轻巧灵活手感是否良好。

3．用万用表连接各触点，依次操作各按键，由表针指示来判断通断是否良好。

4．分别操作各按键，判断各按键是否扣紧。（可用轻敲的方法来判断有

无松扣脱扣现象。

5．将耐压试验仪调至2400V/5mA，将定时开关调在1s处，然后进行检验。

开关缺陷分类

序号 检查缺陷不合格内容 缺陷分类

致命 A B C

外

观 有毛刺，刮花，色泽不均 — — ○ —

外观变形，任一安装尺寸不正确 — — ○ —

无指示认证标志 — ○ — —

性

能 各触点通断不良 — ○ — —

操作不灵活 — ○ — —

结构不牢固 — — ○ —

触点之间经受2400V/S，发生击穿现象 ○ — — —

螺钉走丝不顺畅 — — ○ —

松扣或脱扣 — ○ — —

注：抽样按GB/T2828.1—2003一般检查水平I进行抽检，致命缺陷AQL=0.01，A类缺严重缺陷，AQL=0.1；B类缺陷属一般缺陷，AQL=6.5；C类缺陷属轻微缺陷，AQL=15；“○”表示属于该类缺陷，“—”表示不属于该类缺陷。 （本标准与开关检验标准一并使用）
