当前位置：文档之家 › 钛白粉是什么

钛白粉是什么

  • 格式：docx
  • 大小：13.92 KB
  • 文档页数：2

博学笃行 自强不息

1

钛白粉是什么

钛白粉是一种常见的无机颜料，具有极高的遮盖力和白度，被广泛应用于建筑、涂料、塑料、纸张、橡胶、化妆品和食品等多个领域。它是通过提炼、磨碎和精炼的钛矿石制造而成的。本文将重点介绍钛白粉的制造过程、性质特点以及应用领域。

钛白粉的制造过程相对复杂，首先需要提取钛矿石中的氧化钛，通常采用硫酸法或氯化法。硫酸法是将钛矿石与浓硫酸反应，生成硫酸钛溶液，再通过亚硫酸还原得到氧化钛。氯化法是将钛矿石与氯气反应，生成氯化钛，然后用水解沉淀的方法得到氧化钛。这些方法不仅能够提取出单纯的氧化钛，还能去除钛矿石中的杂质。

经过提取和纯化的氧化钛，还需要进行粉碎和分类处理，用以获得不同粒度的钛白粉。一般情况下，钛白粉的粒径范围是0.2到0.3微米。较小的粒径可以提高钛白粉的遮盖力和白度，但同时也增加了制造成本。因此，在实际应用中，根据不同的需要选择适当的粒径。

钛白粉的物理和化学性质特点使其成为一种优秀的颜料。首先，钛白粉具有极高的遮盖力，可以很好地遮盖底材的颜色，并且遮盖力与颜料的用量成正比。其次，钛白粉的白度达到了极高的水平，可以提供明亮、纯净的色彩效果。此外，钛白粉还具有耐光、耐候、耐化学腐蚀等优异性能，可确保涂料、塑料等制品在长期使用过程中不易褪色、变黄。 博学笃行 自强不息

2

钛白粉的应用领域非常广泛。在建筑领域，钛白粉常被用于室内外墙面涂料、屋顶涂料、地板涂料等产品中，可提供优异的耐候性和装饰效果。在塑料制品中，钛白粉可以增加产品的亮度、白度和色彩稳定性。在纸张工业中，钛白粉常被用作造纸过程中的填料，以增加纸张的白度和光泽。在橡胶制品中，钛白粉可用于提高产品的耐久性和耐候性。在化妆品和食品工业中，钛白粉常被用于美白和增白，使产品更加吸引人。

然而，钛白粉在应用中也存在一些问题。首先，钛白粉的价格相对较高，对于一些低端产品来说，无法承担得起。其次，由于钛白粉是一种无机颜料，具有良好的耐候性，因此在环境中的分解速度较慢，对环境造成一定的污染。此外，由于钛白粉粒径较小，易于飘散在空气中，可能存在一定的安全隐患。因此，在使用钛白粉的过程中，需要注意合理使用，减少粉尘产生和环境污染。

总而言之，钛白粉作为一种重要的无机颜料，具有优秀的遮盖力、白度和耐候性，在建筑、涂料、塑料、纸张、橡胶、化妆品和食品等多个领域得到了广泛应用。虽然钛白粉存在一些问题，但通过合理的使用和处理，可以最大限度地发挥其优点，并减少对环境的影响。

合集下载

钛白粉检测方法

钛白粉检测方法

1 钛白粉检测方法

1.二氧化钛含量的测定

烘干箱定温105℃，烘干3小时，用硫酸和硫酸铵溶解试样后加水和盐酸，再加金属铝片还原四价钛，冷却后，以硫酸氰铵溶液作指示剂，用0.1mol/L硫酸高铁铵标准溶液滴定。

2.白度的测定

准确称取2g（准至0.0002g）样品，置于研磨机下层板的中间，滴加0.8ml精制亚麻仁油，用调刀充分混匀当样品充分润湿成浆状物时，用调刀将浆状物在下层板分成距板底中心约50mm直径的圆，合上玻璃板，施加约1KN力，研磨四遍，每遍50转，每研磨一遍后用调刀收拢浆状物并铺展成距板底中心约50mm直径的圆，研磨结束后，将浆状物保存备用。取相同量的标准样品，用相同方法制备浆状物。

将制得的标准样品及试样浆状物，以同一方向铺展在玻璃板上，用湿膜制备器制成宽不小于25mm，接触边长不小于40mm的不透明条带，刮后在散射日光下使光与样板成45度角，视线与样板表面垂直，比较不透明条带的表面颜色及两种浆状物的白色程度。若无可利用的良好日光时，也可在人工光源下进行比较。 以样品的颜色不低于、微差于或低于标样的颜色表示。

3.消色力的比较

称取5g蓝浆，准至1mg，置于研磨机下层板的中间，按表所示称取一定量（准至0.1mg）的标准颜料样品放在蓝浆中，用调刀将其调匀，将浆状物在下层板分成距底中心约50mm直径的圆，合上玻璃板，施加1KN力，研磨四遍，每遍25转，研磨完毕后将浆状物保存备用。称取5g蓝浆和0.1g（准至0.1mg）试样以同样的步骤制成浆状物。

一系列标准样品的浆状物中选择与试验样品浆状物颜色强度最接近的二个。把试验样品插入所选择的二个标准样品浆状物，中间以同一方向用湿膜制备器刮在玻璃板上使成不透明条带，其宽度不小于25mm，接触边长不少于40mm，刮后立即在散射日光下通过玻璃板，检查其表面的颜色强度，若无法利用良好的日光，则可在人造日光下进行比较。 以标准样品为100，试样的相对消色力为：100m0/m1 2 4.吸油量的测定

鉴别塑料助剂钛白粉的四大方法

鉴别塑料助剂钛白粉的四大方法

鉴别塑料助剂钛白粉的四大方法

钛白粉是常见的塑料助剂之一，该怎么鉴别钛白粉呢?以下为大家介绍四种鉴别方法：

物理方法：

最简单的方法是比较手感，假钛白粉较滑，真钛白粉较涩。

水冲，手上沾点钛白粉，假的容易冲掉，真的不容易冲掉。

取一杯清水，丢钛白粉进去，浮上来的为真，沉淀下去的为假(如果是活化改性的产品就不灵)。

化学方法：

掺了轻钙或重钙：加入稀硫酸或盐酸，有气泡可以使澄清石灰水变浑浊，因为碳酸钙会与酸反应产生二氧化碳。

掺了立德粉：加入稀硫酸或盐酸，有臭鸡蛋气味。

做成乳胶漆，加铁红，颜色深，说明遮盖力差的为假或质量很差的塑料助剂钛白粉。

另外还有两个比较好的方法：

利用同样的PP+30%GF+5%PP-G-MAH+0.5%钛白粉，强度越低，钛白粉(金红石)越真。

选择一个透明树脂，比如透明abs+0.5%的钛白粉，测量透光率，透光率越低，钛白粉越真。

钛白粉检测方法 2

钛白粉检测方法 2

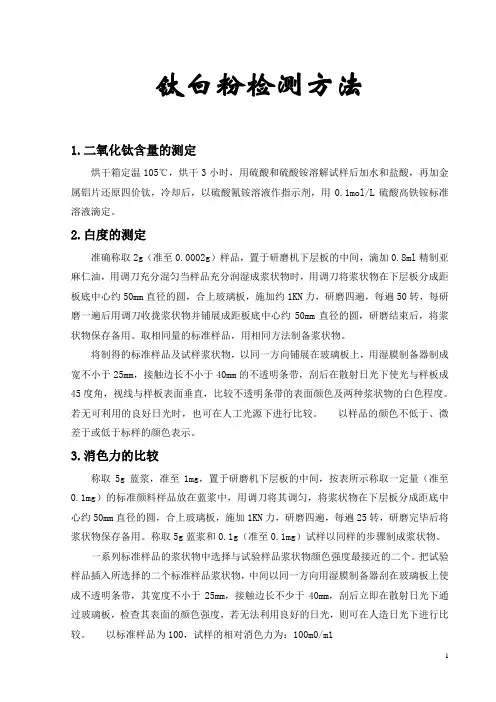

1 钛白粉检测方法

1.二氧化钛含量的测定

烘干箱定温105℃，烘干3小时，用硫酸和硫酸铵溶解试样后加水和盐酸，再加金属铝片还原四价钛，冷却后，以硫酸氰铵溶液作指示剂，用0.1mol/L硫酸高铁铵标准溶液滴定。

2.白度的测定

准确称取2g（准至0.0002g）样品，置于研磨机下层板的中间，滴加0.8ml精制亚麻仁油，用调刀充分混匀当样品充分润湿成浆状物时，用调刀将浆状物在下层板分成距板底中心约50mm直径的圆，合上玻璃板，施加约1KN力，研磨四遍，每遍50转，每研磨一遍后用调刀收拢浆状物并铺展成距板底中心约50mm直径的圆，研磨结束后，将浆状物保存备用。取相同量的标准样品，用相同方法制备浆状物。

将制得的标准样品及试样浆状物，以同一方向铺展在玻璃板上，用湿膜制备器制成宽不小于25mm，接触边长不小于40mm的不透明条带，刮后在散射日光下使光与样板成45度角，视线与样板表面垂直，比较不透明条带的表面颜色及两种浆状物的白色程度。若无可利用的良好日光时，也可在人工光源下进行比较。 以样品的颜色不低于、微差于或低于标样的颜色表示。

3.消色力的比较

称取5g蓝浆，准至1mg，置于研磨机下层板的中间，按表所示称取一定量（准至0.1mg）的标准颜料样品放在蓝浆中，用调刀将其调匀，将浆状物在下层板分成距底中心约50mm直径的圆，合上玻璃板，施加1KN力，研磨四遍，每遍25转，研磨完毕后将浆状物保存备用。称取5g蓝浆和0.1g（准至0.1mg）试样以同样的步骤制成浆状物。

一系列标准样品的浆状物中选择与试验样品浆状物颜色强度最接近的二个。把试验样品插入所选择的二个标准样品浆状物，中间以同一方向用湿膜制备器刮在玻璃板上使成不透明条带，其宽度不小于25mm，接触边长不少于40mm，刮后立即在散射日光下通过玻璃板，检查其表面的颜色强度，若无法利用良好的日光，则可在人造日光下进行比较。 以标准样品为100，试样的相对消色力为：100m0/m1 2 4.吸油量的测定

钛白粉的分类

钛白粉的分类

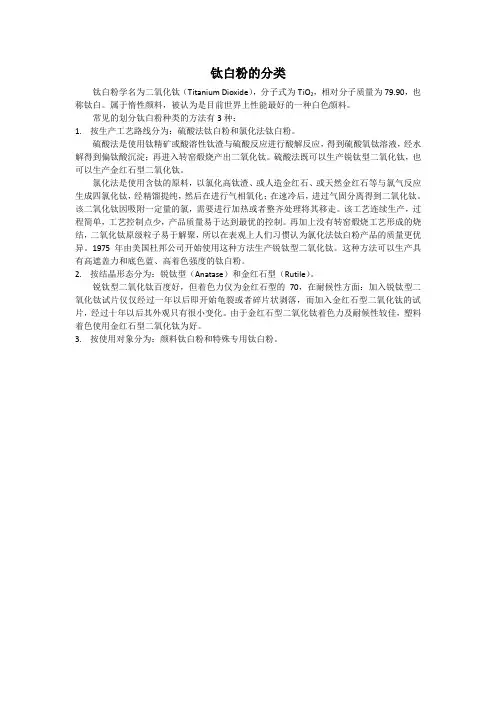

钛白粉的分类

钛白粉学名为二氧化钛（Titanium Dioxide），分子式为TiO2，相对分子质量为79.90，也称钛白。属于惰性颜料，被认为是目前世界上性能最好的一种白色颜料。

常见的划分钛白粉种类的方法有3种：

1. 按生产工艺路线分为：硫酸法钛白粉和氯化法钛白粉。

硫酸法是使用钛精矿或酸溶性钛渣与硫酸反应进行酸解反应，得到硫酸氧钛溶液，经水解得到偏钛酸沉淀；再进入转窑煅烧产出二氧化钛。硫酸法既可以生产锐钛型二氧化钛，也可以生产金红石型二氧化钛。

氯化法是使用含钛的原料，以氯化高钛渣、或人造金红石、或天然金红石等与氯气反应生成四氯化钛，经精馏提纯，然后在进行气相氧化；在速冷后，进过气固分离得到二氧化钛。该二氧化钛因吸附一定量的氯，需要进行加热或者整齐处理将其移走。该工艺连续生产，过程简单，工艺控制点少，产品质量易于达到最优的控制。再加上没有转窑煅烧工艺形成的烧结，二氧化钛原级粒子易于解聚，所以在表观上人们习惯认为氯化法钛白粉产品的质量更优异。1975年由美国杜邦公司开始使用这种方法生产锐钛型二氧化钛。这种方法可以生产具有高遮盖力和底色蓝、高着色强度的钛白粉。

2. 按结晶形态分为：锐钛型（Anatase）和金红石型（Rutile）。

锐钛型二氧化钛百度好，但着色力仅为金红石型的70，在耐候性方面：加入锐钛型二氧化钛试片仅仅经过一年以后即开始龟裂或者碎片状剥落，而加入金红石型二氧化钛的试片，经过十年以后其外观只有很小变化。由于金红石型二氧化钛着色力及耐候性较佳，塑料着色使用金红石型二氧化钛为好。

3. 按使用对象分为：颜料钛白粉和特殊专用钛白粉。
