机械基础知识大全

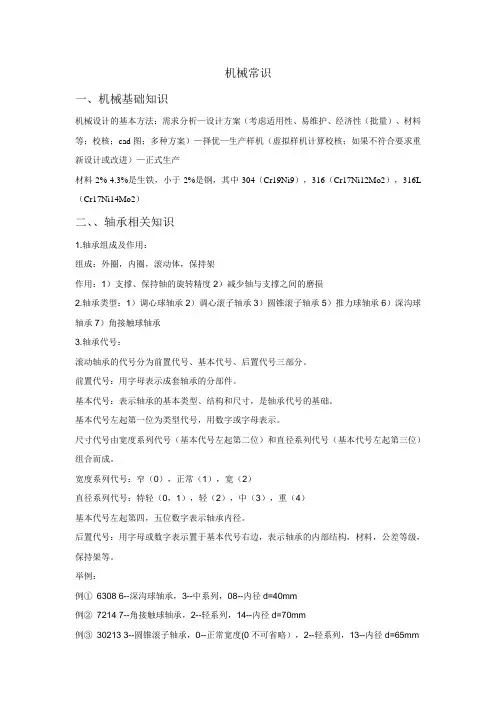

机械常识

一、机械基础知识

机械设计的基本方法：需求分析—设计方案（考虑适用性、易维护、经济性（批量）、材料等；校核；cad图；多种方案）—择优—生产样机（虚拟样机计算校核；如果不符合要求重新设计或改进）—正式生产

材料2%-4.3%是生铁，小于2%是钢，其中304（Cr19Ni9），316（Cr17Ni12Mo2），316L（Cr17Ni14Mo2）

二、、轴承相关知识

1.轴承组成及作用：

组成：外圈，内圈，滚动体，保持架

作用：1）支撑、保持轴的旋转精度2）减少轴与支撑之间的磨损

2.轴承类型：1）调心球轴承2）调心滚子轴承3）圆锥滚子轴承5）推力球轴承6）深沟球轴承7）角接触球轴承

3.轴承代号：

滚动轴承的代号分为前置代号、基本代号、后置代号三部分。

前置代号：用字母表示成套轴承的分部件。

基本代号：表示轴承的基本类型、结构和尺寸，是轴承代号的基础。

基本代号左起第一位为类型代号，用数字或字母表示。

尺寸代号由宽度系列代号（基本代号左起第二位）和直径系列代号（基本代号左起第三位）组合而成。

宽度系列代号：窄（0），正常（1），宽（2）

直径系列代号：特轻（0，1），轻（2），中（3），重（4）

基本代号左起第四，五位数字表示轴承内径。

后置代号：用字母或数字表示置于基本代号右边，表示轴承的内部结构，材料，公差等级，保持架等。

举例：

例① 6308 6--深沟球轴承，3--中系列，08--内径d=40mm

例② 7214 7--角接触球轴承，2--轻系列，14--内径d=70mm

例③ 30213 3--圆锥滚子轴承，0--正常宽度(0不可省略），2--轻系列，13--内径d=65mm

三、链传动，皮带传动，齿轮传的优缺点

机械传动和液压传动

1、带传动

优点：

① 结构简单，适用于两轴中心距较大的传动场合；

② 传动平稳无噪声，能缓冲、吸振；

③ 过载时带将会在带轮上打滑，可防止薄弱零部件损坏，起到安全保护作用

机械基础知识大全

机械基础知识大全

机械工程是一门研究和应用力学原理以设计、制造和维护机械系统的学科。它是工程学的一个重要分支，涵盖了许多基础知识和概念。本文旨在介绍机械基础知识的各个方面，包括运动学、静力学、动力学、材料力学、流体力学等。

1. 运动学

运动学是研究物体运动和几何形状的学科。它涉及到描述和分析物体的位置、速度和加速度等动力学参数。机械工程师需要掌握运动学的基本原理，以便能够设计和分析机械系统中的运动部件。

2. 静力学

静力学是研究物体在平衡状态下受力分析的学科。它涉及到计算物体受力平衡的条件以及计算各个受力分量的大小和方向。机械工程师需要掌握静力学的基本原理，以确保机械系统的结构和部件能够承受外部加载而保持平衡。

3. 动力学

动力学是研究物体运动原因和受力分析的学科。它涉及到计算物体在受力作用下的加速度和运动轨迹等参数。机械工程师需要掌握动力学的基本原理，以便能够设计和分析机械系统中的动力传递和运动控制。

4. 材料力学

材料力学是研究材料的力学性质和失效行为的学科。它涉及到分析材料的强度、刚度、韧性和疲劳寿命等参数。机械工程师需要了解材料力学的基本原理，以便能够选择适当的材料并设计结构以满足设计要求。

5. 流体力学

流体力学是研究流体的力学行为和流动特性的学科。它涉及到分析流体的压力、速度、流量和阻力等参数。机械工程师需要掌握流体力学的基本原理，以便能够设计和分析机械系统中涉及流体传动的部件和系统。

6. 热力学

热力学是研究能量转化和热力行为的学科。它涉及到分析热力系统的能量平衡、热力循环和热效率等参数。机械工程师需要了解热力学的基本原理，以便能够设计和分析热力系统中的热能转换和能量传递。

7. 控制工程

控制工程是研究和应用控制理论以实现自动化和精确控制的学科。它涉及到设计和分析控制系统的工作原理和稳定性等参数。机械工程师需要掌握控制工程的基本原理，以便能够设计和分析机械系统中的自动化和控制部件。

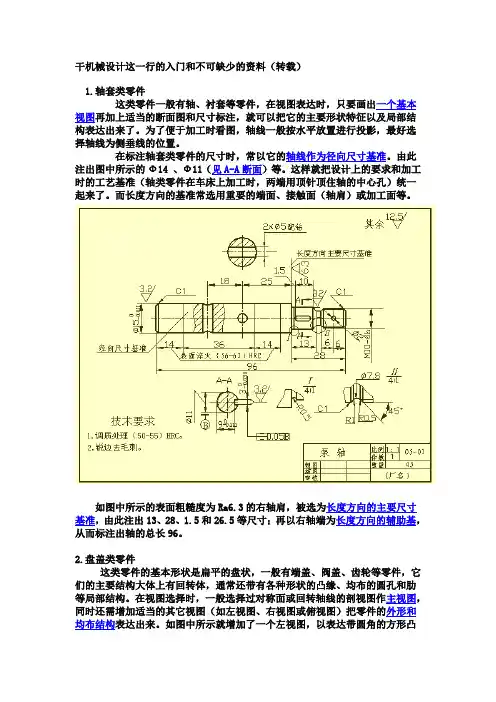

干机械设计这一行的入门和不可缺少的资料（转载）

1.轴套类零件

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件

这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

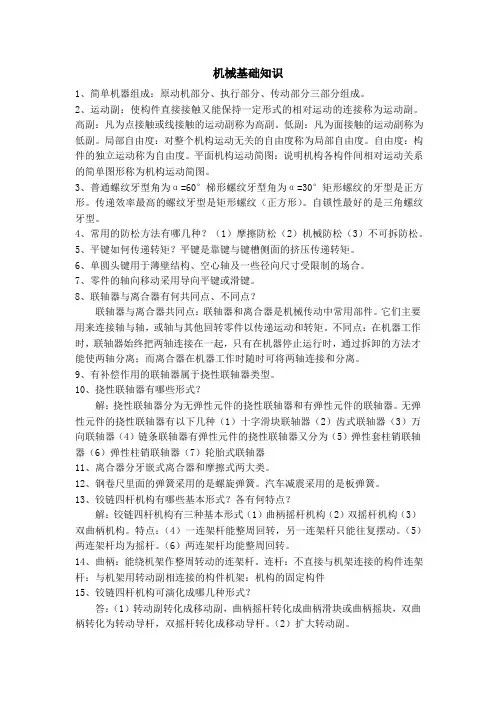

机械基础知识

1、简单机器组成：原动机部分、执行部分、传动部分三部分组成。

2、运动副：使构件直接接触又能保持一定形式的相对运动的连接称为运动副。高副：凡为点接触或线接触的运动副称为高副。低副：凡为面接触的运动副称为低副。局部自由度：对整个机构运动无关的自由度称为局部自由度。自由度：构件的独立运动称为自由度。平面机构运动简图：说明机构各构件间相对运动关系的简单图形称为机构运动简图。

3、普通螺纹牙型角为α=60°梯形螺纹牙型角为α=30°矩形螺纹的牙型是正方形。传递效率最高的螺纹牙型是矩形螺纹（正方形）。自锁性最好的是三角螺纹牙型。

4、常用的防松方法有哪几种？（1）摩擦防松（2）机械防松（3）不可拆防松。

5、平键如何传递转矩？平键是靠键与键槽侧面的挤压传递转矩。

6、单圆头键用于薄壁结构、空心轴及一些径向尺寸受限制的场合。

7、零件的轴向移动采用导向平键或滑键。

8、联轴器与离合器有何共同点、不同点？

联轴器与离合器共同点：联轴器和离合器是机械传动中常用部件。它们主要用来连接轴与轴，或轴与其他回转零件以传递运动和转矩。不同点：在机器工作时，联轴器始终把两轴连接在一起，只有在机器停止运行时，通过拆卸的方法才能使两轴分离；而离合器在机器工作时随时可将两轴连接和分离。

9、有补偿作用的联轴器属于挠性联轴器类型。

10、挠性联轴器有哪些形式？

解：挠性联轴器分为无弹性元件的挠性联轴器和有弹性元件的联轴器。无弹性元件的挠性联轴器有以下几种（1）十字滑块联轴器（2）齿式联轴器（3）万向联轴器（4）链条联轴器有弹性元件的挠性联轴器又分为（5）弹性套柱销联轴器（6）弹性柱销联轴器（7）轮胎式联轴器

11、离合器分牙嵌式离合器和摩擦式两大类。

12、钢卷尺里面的弹簧采用的是螺旋弹簧。汽车减震采用的是板弹簧。

13、铰链四杆机构有哪些基本形式？各有何特点？

解：铰链四杆机构有三种基本形式（1）曲柄摇杆机构（2）双摇杆机构（3）双曲柄机构。特点：（4）一连架杆能整周回转，另一连架杆只能往复摆动。（5）两连架杆均为摇杆。（6）两连架杆均能整周回转。
