一、 桥式整流电路

1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

伏安特性曲线;

理想开关模型和恒压降模型：

理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V

2桥式整流电流流向过程：

当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。

3计算:Vo,Io,二极管反向电压

Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2

二.电源滤波器

1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。如此反复，周期性充放电。由于电容C的储能作用，RL上的电压波动大大减小了。电容滤波适合于电流变化不大的场合。LC滤波电路适用于电流较大，要求电压脉动较小的场合。

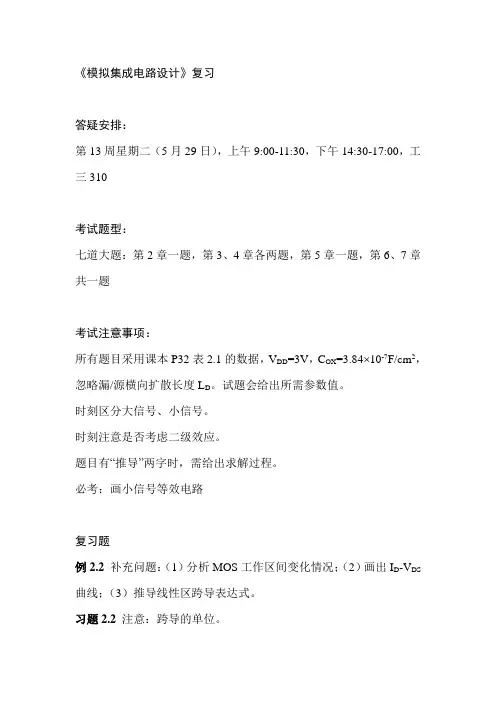

《模拟集成电路设计》复习

答疑安排：

第13周星期二（5月29日），上午9:00-11:30，下午14:30-17:00，工三310

考试题型：

七道大题：第2章一题，第3、4章各两题，第5章一题，第6、7章共一题

考试注意事项：

所有题目采用课本P32表2.1的数据，VDD=3V，COX=3.8410-7F/cm2，忽略漏/源横向扩散长度LD。试题会给出所需参数值。

时刻区分大信号、小信号。

时刻注意是否考虑二级效应。

题目有“推导”两字时，需给出求解过程。

必考：画小信号等效电路

复习题

例2.2 补充问题：（1）分析MOS工作区间变化情况；（2）画出ID-VDS曲线；（3）推导线性区跨导表达式。

习题2.2 注意：跨导的单位。 习题2.3补充问题：给定参数值，计算本征增益的数值。注意：画曲线时需考虑与L的关系。

例3.5 补充问题：画出图3.21(b)电路的小信号等效电路，推导增益表达式。

习题3.2 问题（b）删去。补充问题：求Rout。

习题3.12 解题思路：I1VoutVGS2(W/L)2Av

习题3.14 输出摆幅=VDD-VOD1-VOD2。

解题思路：Av，Routgm1(W/L)1VOD1VOD2(W/L)2

第4章课件第49页的题目 差模增益-gm1(ro1ro3)，共模增益0，共模抑制比+

例4.6

习题4.18 只要求图4.38(a)-(d)。补充问题：画出半边电路。注意：画半边电路时去掉电流源M5。

习题4.25 计算过驱动电压VOD时忽略沟道长度调制效应。注意双端输出摆幅为单端时的2倍。

习题5.1问题（e）删去。问题（c）和（d）有简单的计算方法。

习题5.5问题（b）（c）删去。=0。

例6.4补充问题：画出低频小信号等效电路，推导低频小信号增益；写出CD、CS分别包含哪些MOS电容。

习题6.9 只要求图6.39(a)(b)(c)。

0

模拟电子线路

教、学指导与习题详解

杨 凌

1 第1章 常用半导体器件

1.1 教 学 要 求

1.1.1 半导体物理基础知识

1、熟悉本征半导体、杂质半导体、施主杂质、受主杂质、多子、少子、漂移、扩散的概念；

2、熟悉PN结的形成机理和基本特性——单向导电性、击穿特性、电容效应。

1.1.2 晶体二极管

1、了解二极管的结构、分类、符号、主要参数；

2、熟悉二极管的几种模型表示——数学模型、曲线模型、简化电路模型，掌握各种模型的特点及应用场合；

3、熟悉二极管电路的三种分析方法——图解法、简化分析法、小信号分析法。能熟练运用简化分析法分析各种功能电路；

4、了解几种特殊二极管的性能。

1.1.3 晶体三极管

1、了解三极管的结构、分类、符号、熟悉其主要参数及温度对参数的影响；

2、掌握三极管在放大状态下的电流分配关系；

3、熟悉三极管处在放大、饱和、截止三种工作状态下的条件及特点；

4、熟悉三极管的几种模型表示——数学模型、共射曲线模型、直流简化电路模型、小信号电路模型，掌握各种模型的特点及应用场合；

5、熟悉三极管放大电路的三种分析方法——图解法、估算法、小信号等效电路分析法。能熟练运用估算法判断三极管的工作状态。

1.1.4 场效应管

1、了解场效应管的工作原理，理解场效应管中预夹断的概念；

2、熟悉场效应管的几种模型表示——数学模型、曲线模型、直流简化电路模型、小信号电路模型，掌握各种模型的特点及应用场合；

3、熟悉放大状态下几种场效应管的外部工作条件；

4、熟悉场效应管与三极管之间的异同点；

1.2 基本概念和内容要点

1.1.1 半导体物理基础知识

半导体的导电能力介于导体和绝缘体之间，其导电能力随温度、光照或所掺杂质的不同而显著变化，特别是掺杂可以改变半导体的导电能力和导电类型，因而半导体广泛应用于各种器件及集成电路的制造。

1、本征半导体 2 （1）高度提纯、几乎不含任何杂质的半导体称为本征半导体。
