振动筛分机的种类与工作原理

直线振动筛工作原理

直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（图2-1），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。

图 2-1 直线振动筛筒式激振器

当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。二台振动电机对称布置在筛箱的上方、下部和两侧均可以。其直线振动筛工作原理可以参见图2-2。详细参考直线振动筛网

图 2-2 直线振动筛工作原理示意图

（a）合力最大；（b）合力为0

直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。为了保证筛分效率高、筛子的生产量大，必须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。图2-3为 直线振动筛工作原理图，筛面上的颗粒产生抛射条件是由aygcosβ令这时的角φ为开始抛射角φl，则

故障 原因 排除方法

无法启动或振幅小 1．电机损坏 更换电机

2．控制线路中的电器元件损坏 更换电器元件

3．电压不足 改变电源供给

4．筛面物料堆积太多 清理筛面物料

5．振动器出现故障 检修振动器

6．振动器内润滑脂变稠结块 清洗振动器，更新添加合适的润滑脂

物料流运动异常 1．筛箱横向水平没找正 调整支架高度

2．支撑弹簧钢度太大或损坏 调整弹簧

3．筛面破损 调整筛面

筛分机的工作原理

一、引言

筛分机是一种常用的固体物料分类设备，广泛应用于化工、冶金、矿山、建材、粮食等行业。其主要作用是将物料分为不同的粒度级别，以满足不同领域对物料粒度的要求。本文将介绍筛分机的工作原理。

二、筛分机的组成部分

1. 筛体

筛体是筛分机的主要组成部分，通常由多层网孔组成。其作用是将物料按照不同粒度级别进行分类。

2. 振动器

振动器是筛分机的动力源，它可以产生高频振动力，使筛体进行往复运动。

3. 运行部件

运行部件包括电机、皮带轮、传动轴等，其作用是驱动振动器和筛体进行运转。

4. 支撑结构

支撑结构是筛分机的基础设施，它包括底座和支撑架等。其作用是支撑整个设备，并提供稳定的工作环境。

三、筛分机的工作原理

1. 物料进入

物料通过给料口进入到筛体内部。在此过程中，由于物料的重力作用，会自然地向下运动。

2. 筛分

当物料进入到筛体内部后，由于振动器的作用，筛体会产生高频振动力。这种振动力会使得物料在筛体内部进行往复运动，并通过不同层次的网孔进行筛分。较大颗粒的物料会被阻挡在上层网孔上，而较小颗粒的物料则会通过下层网孔落入到下方的收集器中。

3. 分级

根据不同行业对物料粒度要求的不同，筛分机可以设置多层网孔来实现多级分类。这样可以将物料按照不同粒度级别进行分类，并达到更为精确的分级效果。

4. 出料

经过筛分后，不同粒度级别的物料被分别收集到各自对应的收集器中。这时可以通过出料口将其取出并进行后续加工或使用。

四、总结

筛分机是一种常见且重要的固体物料分类设备，其工作原理主要包括物料进入、筛分、分级和出料四个步骤。在实际应用中，需要根据具体情况选择合适的筛体和振动器等关键部件，并进行合理的调整和维护，以保证设备的正常运行和高效工作。

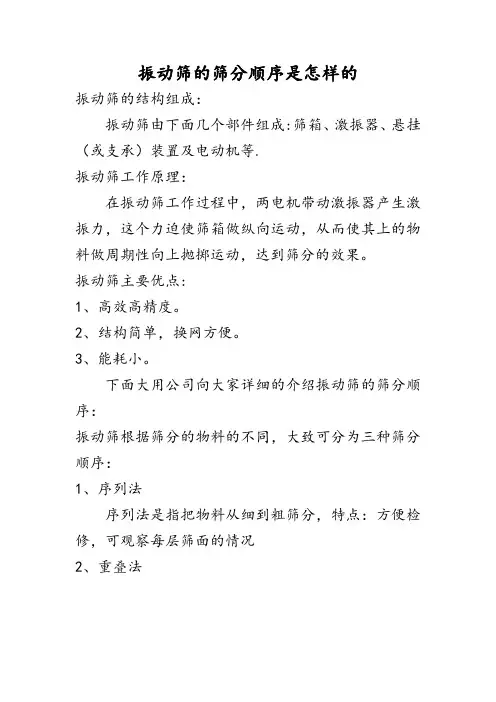

振动筛的筛分顺序是怎样的

振动筛的结构组成：

振动筛由下面几个部件组成:筛箱、激振器、悬挂（或支承）装置及电动机等.

振动筛工作原理：

在振动筛工作过程中，两电机带动激振器产生激振力，这个力迫使筛箱做纵向运动，从而使其上的物料做周期性向上抛掷运动，达到筛分的效果。

振动筛主要优点:

1、高效高精度。

2、结构简单，换网方便。

3、能耗小。

下面大用公司向大家详细的介绍振动筛的筛分顺序：

振动筛根据筛分的物料的不同，大致可分为三种筛分顺序：

1、序列法

序列法是指把物料从细到粗筛分，特点：方便检修，可观察每层筛面的情况

2、重叠法

重叠法是指把物料从粗到细的筛分顺序，筛机在工作过程中，筛面是一个一个重叠起来的，顶层的筛孔较大些，下层的逐渐变小。

3、联合法

联合法又叫混合筛分，是指一部分筛面按序列法筛分，一部分按重叠法筛分。

针对上述的三种振动筛筛分顺序，用户可根据筛分物料的要求，决定选哪种筛机和筛分顺序。

本文转自新乡大用振动

振动筛的分类及工作原理

振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备，是目前国内处理难筛物料的振动筛分机械设备。振动筛具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点。工作过程中始终保持最大的开孔率，从而筛分效率高、处理能力大，筛板更换方便，降低了成本。振动筛超大筛面和大处理能力可满足现场的生产需要。振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。

振动筛的分类

振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机

矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，香蕉筛，直线振动筛等

轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列

实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备

按照振动筛的物料运行轨迹可以分为：

按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）

按圆型运动轨迹分：圆振筛（物料在筛面上做圆形运动）结构和优点

振动筛的工作原理

振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛 体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

振动筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。它结构简单，制造方便。不耗动力、可以直接把矿石卸到筛面上。主要缺点是生产率低、筛分效率低，一般只有50—60%。

振动筛工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。大块物料由滚轴带动向一端移动并从末端排出。选矿厂一般很少用这种筛子。振动筛工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。圆筒筛的转速很低、工作平稳、动力平衡好。但是其筛孔易堵塞、筛分效率低，工作面积小，生产率低。选矿厂很少用它来作筛分设备。振动筛机体是一个平面内摆动或振动。按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。摇动筛和振动筛属于这一类。振动筛工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。摇动筛是以曲柄连杆机构作为传动部件。电动机通过皮带和皮带轮带动偏心轴回转，借连杆使机体沿着一定方向作往复运动。
