吊车的工作原理

吊车原理图工作原理

吊车的工作原理是利用起重机构完成对重物的吊装、运输和放置。其主要组成部分包括起重机构、行走机构和电气控制系统。

起重机构包括主卷筒、副卷筒、钢丝绳、滑轮组、大臂和吊钩等。吊车通过启动电机将动力传递给主卷筒或副卷筒，使其带动钢丝绳前进或后退。当吊钩与要吊装的物体接触时，主卷筒停止，副卷筒继续运动，将物体吊离地面。通过控制卷筒的运动速度和方向，可以实现吊装物体向各个方向移动、提升或下降。

行走机构由行走轮、驱动轮、驱动装置和制动装置等组成。吊车通过启动电机使驱动轮运动，从而推动行走轮滚动，使整个吊车能够在轨道上前进、后退或转弯。驱动装置可采用液压传动或电动传动，通过提供足够的动力以应对不同工作环境的需求。

电气控制系统是吊车的重要组成部分，通过控制电机的启停、运动方向和运动速度来实现对吊、起重和行走机构的控制。电气控制系统一般包括控制面板、电动机、接触器、继电器、变频器等。通过操作控制面板上的按钮和开关，可以控制吊车的各项动作。

总之，吊车通过起重机构的卷筒运动，实现对重物的吊装和运输；通过行走机构的运动，实现吊车的行进和转弯；通过电气控制系统的操作，实现对吊、起重和行走机构的控制。吊车的工作原理是基于这些组成部分相互协同工作的基础上。

吊车操作说明书（一）

引言概述：本文是关于吊车操作说明的第一部分，旨在为吊车操作人员提供详细的操作指南。吊车是一种用于平稳、快速地进行起重作业的设备，正确的操作方法对确保作业安全至关重要。本文将从吊车的基本结构和工作原理开始，详细介绍吊车的操作步骤、注意事项和应急处理方法。正文：

1. 吊车基本结构和工作原理 - 吊车的主要组成部分：起重机构、回转机构、变幅机构、行走机构等。

- 吊车的工作原理：通过起重机构进行吊运物体，由回转机构实现吊车的回转，变幅机构调节吊臂的幅度和角度，行走机构用于移动吊车。

2. 吊车操作步骤 - 准备操作：检查吊车的工作状态、检查起重机构和配重是否稳固。

- 启动吊车：按照操作面板上的启动顺序依次启动各个功能。 - 举升和吊运物体：根据吊运物体的重量和尺寸，调节起重机构和变幅机构进行吊运操作。

- 回转和移动吊车：根据作业要求，通过回转机构和行走机构实现吊车的回转和移动。

- 停止吊车：按照操作面板上的停止顺序依次停止各个功能。3. 吊车操作注意事项 - 操作人员需要具备必要的吊车操作技能，并遵守相关的安全规定和操作规程。

- 在操作吊车过程中，应密切观察吊运物体的稳定情况，确保其不会与周围物体碰撞。

- 注意操作环境的安全性，如确保操作区域的平稳和干燥，避免操作时遇到不良天气条件。

4. 吊车应急处理方法 - 在紧急情况下，操作人员应立即停止吊车的操作，并向相关人员报告。

- 针对吊车故障、事故等情况，按照应急处理程序和相应安全规定进行处理。

- 在发生吊车倾覆、起重机构故障等严重情况下，应及时通知上级主管部门，并采取紧急救援措施。

5. 总结 本文详细介绍了吊车的基本结构和工作原理，操作步骤、注意事项和应急处理方法。吊车操作人员应熟知吊车的工作原理和操作方法，在操作过程中严格遵守各项安全规定，确保作业安全和效率。注：本文中的操作步骤和注意事项仅供参考，具体操作应根据实际情况和相关规定执行。

吊车使用操作常识

1、悬空高处作业人员应挂牢安全带，安全带的先用与佩带应符合国家现行标准《安全带》（GB6095）的有关规定。

2、建筑施工过程中，采用密目式安全立网对建筑物进行封闭（或采取临边防护措施）。

3、建筑施工过程中，应采取有效措施对施工现场和建筑物的各种孔洞盖严并固定牢固。

4、对人员活动集中和出入口处的上方应搭设防护棚。

5、高空作业的安全技术措施应在施工方案中确定，并在施工前完成，最后经验收确认符合要求。

6、高空作业的人员应按规定定期进行体检。

7、工作边沿无维护设施或维护高度低于800mm的，必须设置防护主设施；水平工作面防护栏杆高度为1.2m，防护栏杆用安全立网封闭，或在栏杆底部设置高度不低于180mm的挡脚板。 Qh \qv 85V

8、在孔与洞口边的高处作业必须设置防护设施，包括因施工工艺形成的深度在2m及以上的桩孔边、沟槽边和因安装设备、管道预留的洞口边等。 Jzk󰀀!6 d9Q

9、较小的洞口，应采用坚实的盖板盖严，盖板应能防止移位；较大的洞口除应在洞口采用安全网或盖板封严外，还应在洞口四周设置防护栏杆。 *$G󰀀`#󰀀kAp

10、墙面处的竖向洞口（如电梯井口、管道井口），除应在井口处设防护栏杆或固定栅门外，井道内应每隔10m设一道平网。 󰀀1󰀀L󰀀󰀀aOYu

11、梯子不得垫高使用。梯脚底部应坚实并应有防滑措施，上端应有固定措施，折梯使用时，应有可靠的拉撑措施。 OV1 gGRk%W

12、作业人没应从规定的通道上下，不得任意利用升降机架体等施工设备进行攀登。

d4oV4󰀀xv,󰀀

13、在周边临空状态下进行高空作业时应有牢靠的立足处（如搭设脚手架或作业平台），并视作业条件设置防护栏杆、张挂安全网、佩带安全带等安全措施。 c󰀀 a󰀀!T󰀀󰀀4

14、钢筋绑扎、安装骨架作业应搭设脚手架。不得任意利用升降机架体等施工设备进行攀登。

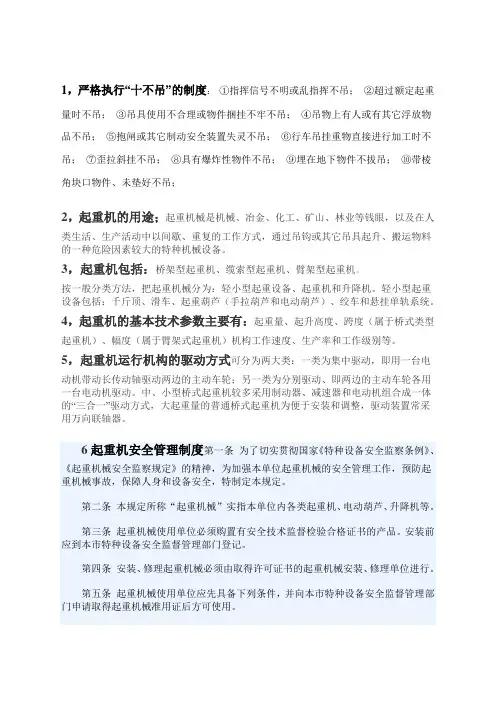

1，严格执行“十不吊”的制度： ①指挥信号不明或乱指挥不吊； ②超过额定起重量时不吊； ③吊具使用不合理或物件捆挂不牢不吊； ④吊物上有人或有其它浮放物品不吊； ⑤抱闸或其它制动安全装置失灵不吊； ⑥行车吊挂重物直接进行加工时不吊； ⑦歪拉斜挂不吊； ⑧具有爆炸性物件不吊； ⑨埋在地下物件不拔吊； ⑩带棱角块口物件、未垫好不吊；

2，起重机的用途；起重机械是机械、冶金、化工、矿山、林业等钱眼，以及在人类生活、生产活动中以间歇、重复的工作方式，通过吊钩或其它吊具起升、搬运物料的一种危险因素较大的特种机械设备。

3，起重机包括：桥架型起重机、缆索型起重机、臂架型起重机。

按一般分类方法，把起重机械分为：轻小型起重设备、起重机和升降机。轻小型起重设备包括：千斤顶、滑车、起重葫芦（手拉葫芦和电动葫芦）、绞车和悬挂单轨系统。

4，起重机的基本技术参数主要有：起重量、起升高度、跨度（属于桥式类型起重机）、幅度（属于臂架式起重机）机构工作速度、生产率和工作级别等。

5，起重机运行机构的驱动方式可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮；另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用万向联轴器。

6起重机安全管理制度第一条 为了切实贯彻国家《特种设备安全监察条例》、《起重机械安全监察规定》的精神，为加强本单位起重机械的安全管理工作，预防起重机械事故，保障人身和设备安全，特制定本规定。

第二条 本规定所称“起重机械”实指本单位内各类起重机、电动葫芦、升降机等。

第三条 起重机械使用单位必须购置有安全技术监督检验合格证书的产品。安装前应到本市特种设备安全监督管理部门登记。

第四条 安装、修理起重机械必须由取得许可证书的起重机械安装、修理单位进行。
