先进的锂电池线性充电管理芯片BQ2057及其应用

北京理工大学机电工程学院 魏维伟 李杰

摘要：本文介绍美国TI公司生产的先进锂电池充电管理芯片BQ2057，利用BQ2057系列芯片及简单外围电路可设计低成本的单/双节锂电池充电器，非常适用于便携式电子仪器的紧凑设计。本文将在介绍BQ2057芯片的特点、功能的基础上，给出典型充电电路的设计方法及应用该充电芯片设计便携式仪器的体会。

关键词：锂电池 充电器 BQ2057

1 引言

BQ2057系列是美国TI公司生产的先进锂电池充电管理芯片，BQ2057系列芯片适合单节(4.1V或4.2V)或双节(8.2V或8.4V)锂离子(Li-Ion)和锂聚合物(Li-Pol)电池的充电需要，同时根据不同的应用提供了MSOP、TSSOP和SOIC的可选封装形式，利用该芯片设计的充电器外围电路及其简单，非常适合便携式电子产品的紧凑设计需要。BQ2057可以动态补偿锂电池组的内阻以减少充电时间，带有可选的电池温度监测，利用电池组温度传感器连续检测电池温度，当电池温度超出设定范围时BQ2057关闭对电池充电。内部集成的恒压恒流器带有高/低边电流感测和可编程充电电流，充电状态识别可由输出的LED指示灯或与主控器接口实现，具有自动重新充电、最小电流终止充电、低功耗睡眠等特性。

2.功能及特性

2.1 器件封装及型号选择

BQ2057系列充电芯片为满足设计需要，提供了多种可选封装及型号，其封装形式如图2－1所示，有MSOP、TSSOP和SOIC三种封装形式。其型号如表2－1所示，有BQ2057、BQ2057C、BQ2057T和BQ2057W四种信号，分别适合4.1V、4.2V、8.2V和8.4V的充电需要。

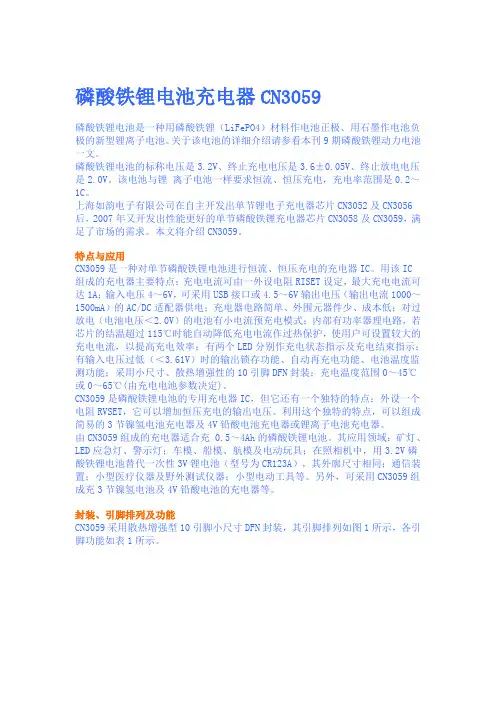

磷酸铁锂电池充电器CN3059磷酸铁锂电池是一种用磷酸铁锂（LiFePO4）材料作电池正极、用石墨作电池负极的新型锂离子电池。关于该电池的详细介绍请参看本刊9期磷酸铁锂动力电池一文。

磷酸铁锂电池的标称电压是3.2V、终止充电电压是3.6±0.05V、终止放电电压是2.0V。该电池与锂 离子电池一样要求恒流、恒压充电，充电率范围是0.2～1C。

上海如韵电子有限公司在自主开发出单节锂电子充电器芯片CN3052及CN3056后，2007年又开发出性能更好的单节磷酸铁锂充电器芯片CN3058及CN3059，满足了市场的需求。本文将介绍CN3059。

特点与应用

CN3059是一种对单节磷酸铁锂电池进行恒流、恒压充电的充电器IC。用该IC组成的充电器主要特点：充电电流可由一外设电阻RISET设定，最大充电电流可达1A；输入电压4～6V，可采用USB接口或4.5～6V输出电压（输出电流1000～1500mA）的AC/DC适配器供电；充电器电路简单、外围元器件少、成本低；对过放电（电池电压＜2.0V）的电池有小电流预充电模式；内部有功率器理电路，若芯片的结温超过115℃时能自动降低充电电流作过热保护，使用户可设置较大的充电电流，以提高充电效率；有两个LED分别作充电状态指示及充电结束指示；有输入电压过低（＜3.61V）时的输出锁存功能、自动再充电功能、电池温度监测功能；采用小尺寸、散热增强性的10引脚DFN封装；充电温度范围0～45℃或0～65℃(由充电电池参数决定)。

CN3059是磷酸铁锂电池的专用充电器IC，但它还有一个独特的特点：外设一个电阻RVSET，它可以增加恒压充电的输出电压。利用这个独特的特点，可以组成简易的3节镍氢电池充电器及4V铅酸电池充电器或锂离子电池充电器。

由CN3059组成的充电器适合充 0.5～4Ah的磷酸铁锂电池。其应用领域：矿灯、LED应急灯、警示灯；车模、船模、航模及电动玩具；在照相机中，用3.2V磷酸铁锂电池替代一次性3V锂电池（型号为CR123A），其外廓尺寸相同；通信装置；小型医疗仪器及野外测试仪器；小型电动工具等。另外，可采用CN3059组成充3节镍氢电池及4V铅酸电池的充电器等。

磷酸铁锂电池充电方法

电池，在我们的生活用早已得到了广泛的应用。相信在座的亲们没有

哪一个没有见过电池的，电池在生活的各个方面已经有了很高的地位。无论

是手机电脑手电筒还是遥控器，里面都有电池，足以见得电池已经渗入到我

们生活中的方方面面。而现在电池的形式已经不仅仅局限于普通的电池，越

来越多种类的电池也广泛的运用到我们的生活中，下面让小编给大家介绍磷

酸铁锂电池的性能和充电方法吧！ 

磷酸铁锂电池充电方法

锂充电电池已经得到了广泛使用。磷酸铁锂电池因有其独特的优点，

使用也多起来了。磷酸铁锂电池的充电器与普通锂电池是不同的。锂电池的

最高终止充电电压是4.2伏;磷酸铁锂电池是3.65伏（网上有的说，最高不能

高于3.8伏），现在的问题是：能否利用手机的充电器（稍作改造）用于磷酸

铁锂电池的充电;或者利用报废的锂电池保护电路板（稍作改造）用于磷酸铁

锂电池的充电保护。 

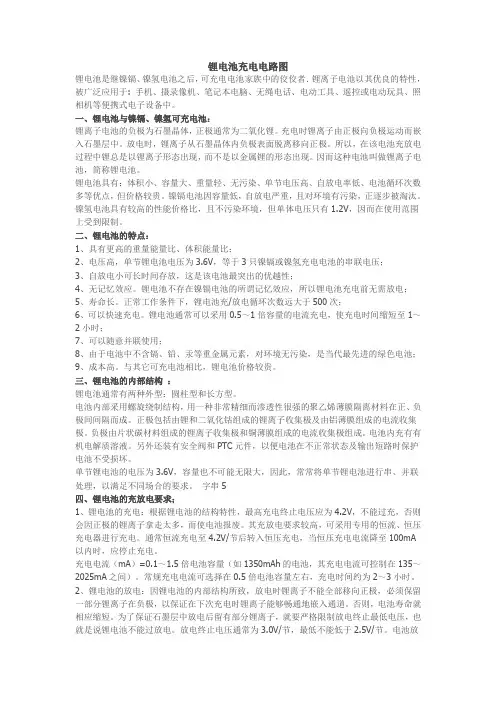

锂电池充电电路图

锂电池是继镍镉、镍氢电池之后，可充电电池家族中的佼佼者．锂离子电池以其优良的特性，被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。

一、锂电池与镍镉、镍氢可充电池：

锂离子电池的负极为石墨晶体，正极通常为二氧化锂。充电时锂离子由正极向负极运动而嵌入石墨层中。放电时，锂离子从石墨晶体内负极表面脱离移向正极。所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。因而这种电池叫做锂离子电池，简称锂电池。

锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制。

二、锂电池的特点：

1、具有更高的重量能量比、体积能量比；

2、电压高，单节锂电池电压为3.6V，等于3只镍镉或镍氢充电电池的串联电压；

3、自放电小可长时间存放，这是该电池最突出的优越性；

4、无记忆效应。锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电；

5、寿命长。正常工作条件下，锂电池充/放电循环次数远大于500次；

6、可以快速充电。锂电池通常可以采用0.5～1倍容量的电流充电，使充电时间缩短至1～2小时；

7、可以随意并联使用；

8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池；

9、成本高。与其它可充电池相比，锂电池价格较贵。

三、锂电池的内部结构 ：

锂电池通常有两种外型：圆柱型和长方型。

电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。电池内充有有机电解质溶液。另外还装有安全阀和PTC元件，以便电池在不正常状态及输出短路时保护电池不受损坏。
