发动机的工作原理

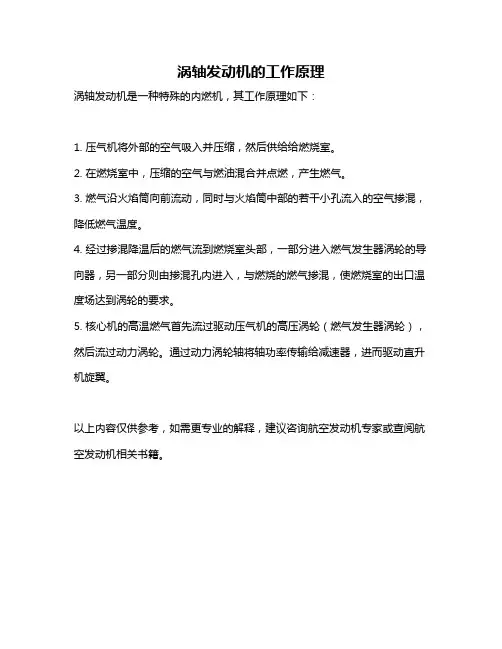

涡轴发动机的工作原理

涡轴发动机是一种特殊的内燃机，其工作原理如下：

1. 压气机将外部的空气吸入并压缩，然后供给给燃烧室。

2. 在燃烧室中，压缩的空气与燃油混合并点燃，产生燃气。

3. 燃气沿火焰筒向前流动，同时与火焰筒中部的若干小孔流入的空气掺混，降低燃气温度。

4. 经过掺混降温后的燃气流到燃烧室头部，一部分进入燃气发生器涡轮的导向器，另一部分则由掺混孔内进入，与燃烧的燃气掺混，使燃烧室的出口温度场达到涡轮的要求。

5. 核心机的高温燃气首先流过驱动压气机的高压涡轮（燃气发生器涡轮），然后流过动力涡轮。通过动力涡轮轴将轴功率传输给减速器，进而驱动直升机旋翼。

以上内容仅供参考，如需更专业的解释，建议咨询航空发动机专家或查阅航空发动机相关书籍。

动力原理：

涡轮喷气发动机 涡轮风扇发动机 冲压喷气发动机 涡轮轴发动机

升力原理：

飞机是比空气重的飞行器，因此需要消耗自身动力来获得升力。而升力的来源是飞行中空气对机翼的作用。

在下面这幅图里，有一个机翼的剖面示意图。机翼的上表面是弯曲的，下表面是平坦的，因此在机翼与空气相对运动时，流过上表面的空气在同一时间(T)内走过的路程(S1)比流过下表面的空气的路程(S2)远，所以在上表面的空气的相对速度比下表面的空气快(V1=S1/T >V2=S2/T1)。根据帕奴利定理——“流体对周围的物质产生的压力与流体的相对速度成反比。”，因此上表面的空气施加给机翼的压力 F1 小于下表面的 F2 。F1、F2 的合力必然向上，这就产生了升力。

从机翼的原理，我们也就可以理解螺旋桨的工作原理。螺旋桨就好像一个竖放的机翼，凸起面向前，平滑面向后。旋转时压力的合力向前，推动螺旋桨向前，从而带动飞机向前。当然螺旋桨并不是简单的凸起平滑，而有着复杂的曲面结构。老式螺旋桨是固定的外形，而后期设计则采用了可以改变的相对角度等设计，改善螺旋桨性能。

飞行需要动力，使飞机前进，更重要的是使飞机获得升力。早期飞机通常使用活塞发动机作为动力，又以四冲程活塞发动机为主。这类发动机的原理如图，主要为吸入空气，与燃油混合后点燃膨胀，驱动活塞往复运动，再转化为驱动轴的旋转输出：

单单一个活塞发动机发出的功率非常有限，因此人们将多个活塞发动机并联在一起，组成星型或V型活塞发动机。下图为典型的星型活塞发动机。

现代高速飞机多数使用喷气式发动机，原理是将空气吸入，与燃油混合，点火，爆炸膨胀后的空气向后喷出，其反作用力则推动飞机向前。下图的发动机剖面图里，一个个压气风扇从进气口中吸入空气，并且一级一级的压缩空气，使空气更好的参与燃烧。风扇后面橙红色的空腔是燃烧室，空气和油料的混和气体在这里被点燃，燃烧膨胀向后喷出，推动最后两个风扇旋转，最后排出发动机外。而最后两个风扇和前面的压气风扇安装在同一条中轴上，因此会带动压气风扇继续吸入空气，从而完成了一个工作循环。

河北工业职业技术学院顶岗实习专业技术报告

1 发动机的工作原理及发展趋势

摘要：

发动机在汽车生产方面起着核心性作用，而我国发动机产业由于起步较晚，相对于国外的发动机产业来说在动力性、经济性、环保性方面都不理想。近20 年来, 面对世界石油资源日趋枯竭给社会发展带来的压力，世界汽车界不停地在寻找实现汽车工业可持续发展的解决方法。

河北工业职业技术学院顶岗实习专业技术报告

2 一、引言

发动机是的工业的心脏，生活的助力器，它与我们的生活密不可分。

发动机在国外的发展已有上百年的历史了，但国内的发动机制造技术却还处于起步阶段，本文主要讨论汽车发动机的发展史、工作原理、种类、故障原因及国内发动机的未来发展趋势。掌握国内发动机的工作生产需求方向，了解国内现有的发动机生产工艺，是在今后的发动机制造生产中不可缺少的基础。

二、发动机的发展史

18世纪中叶，瓦特发明了蒸气机，此后人们开始设想把蒸汽机装到车子上载人。法国的居纽是第一个将蒸汽机装到车子上的人。1770年，居纽制作了一辆三轮蒸汽机车。这辆车全长7.23米，时速为3.5公里,是世界上第一辆蒸汽机车。

1858年，定居在法国巴黎的里诺发明了煤气发动机，并于1860年申请了专利。发动机用煤气和空气的混合气体取代往复式蒸汽机的蒸汽，使用电池和感应线圈产生电火花，用电火花将混合气点燃爆发。这种发动机有气缸、活塞、连杆、飞轮等。煤气机是内燃机的初级产品，因为煤气发动机的压缩比为零。

1867年，德国人奥托受里诺研制煤气发动机的启发，对煤气发动机进行了大量的研究，制作了一台卧式气压煤气发动机，后经过改进，于1878年在法国举办的国际展览会上展出了他制作的样品。由于该发动机工作效率高，引起了参观者极大的兴趣。在长期的研究过程中，奥托提出了内燃机的四冲程理论，为内燃机的发明奠定了理论基础。德国人奥姆勒和卡尔·本茨根据奥托发动机的原理，各自研制出具有现代意义的汽油发动机，为汽车的发展铺平了道路。

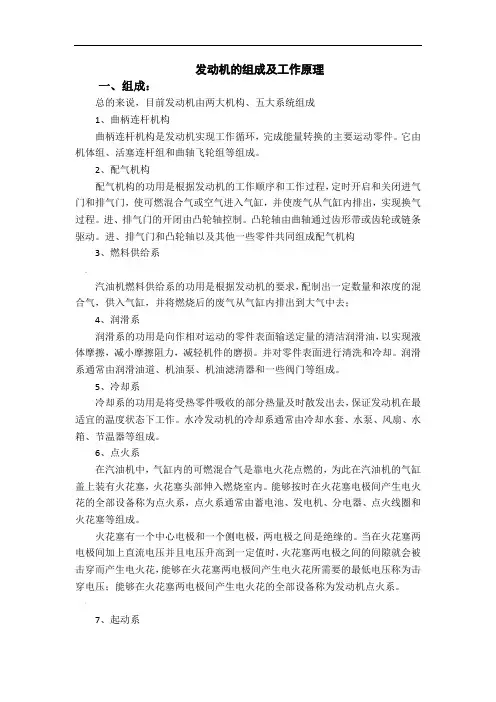

发动机的组成及工作原理

一、组成：

总的来说，目前发动机由两大机构、五大系统组成

1、曲柄连杆机构

曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。

2、配气机构

配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。进、排气门的开闭由凸轮轴控制。凸轮轴由曲轴通过齿形带或齿轮或链条驱动。进、排气门和凸轮轴以及其他一些零件共同组成配气机构

3、燃料供给系

，

汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；

4、润滑系

润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。

5、冷却系

冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。

6、点火系

在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。

火花塞有一个中心电极和一个侧电极，两电极之间是绝缘的。当在火花塞两电极间加上直流电压并且电压升高到一定值时，火花塞两电极之间的间隙就会被击穿而产生电火花，能够在火花塞两电极间产生电火花所需要的最低电压称为击穿电压；能够在火花塞两电极间产生电火花的全部设备称为发动机点火系。

`

7、起动系

理解这个并不难，要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转，发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系统
