“鹰眼’’雷电预警系统在地震台站的应用
王日风 张秀萍 王长江 蒋翠荣
中国河北０７５０００河北省地震局张家口中心地震台
摘要地震观测仪器防雷击是保证仪器正常工作的首要难题之一。目前，虽然很多台站对仪器做 了多级保护的防雷工作，但未起到提前有效的防护作用。本文介绍的“鹰眼”雷电预警系统主要实 时监视一定尺度空间的电场值和雷电波，当系统监测值达到设定的预警条件参数，则自动报警，可 提前切断仪器与外界的连接，有效预防雷击。 ．
关键词雷电预警系统；电场值；地震台站
０ 引言
作为地震监测台站其首要任务是保证产出连续、可靠的高质量的观测资料为地震分析预
报工作提供保障，而如何保证仪器的正常工作是地震监测台站面临的主要难题之一。影响台
站监测仪器正常工作的最大隐患之一就是仪器遭雷击，仪器雷击造成的经济损失惨重，观测资
料中断；所以如何做好台站的地震监测仪器的防雷工作是十分重要的（王长江等，１９９９）。
广州市徕信电子科技有限公司综合十多年专业防雷经验，组织多位业内专家开发的新一
代雷电预警系统——“鹰眼”雷电预警系统，采用美国最先进的最精确的雷电探测器与电场仪
作为组合传感器，结合国内实际情况，经过专家组精心设计，深度开发，是高智能、高准确率的
雷电预警系统。该系统可检测与雷击直接相关的参数，比如大气电场值、雷击位置等，经过综
合分析处理后，预警监控区内可能发生的雷击。“鹰眼”雷电预警系统于Ｚ００９年８月初安装于
张家口地震台和怀来地震台，并组成简易的网络系统。
系统结构及工作原理
１．１ 系统结构
鹰眼雷电预警系统是对小范围单位预警雷电信息，原理见图１，也可以利用现有的网络设

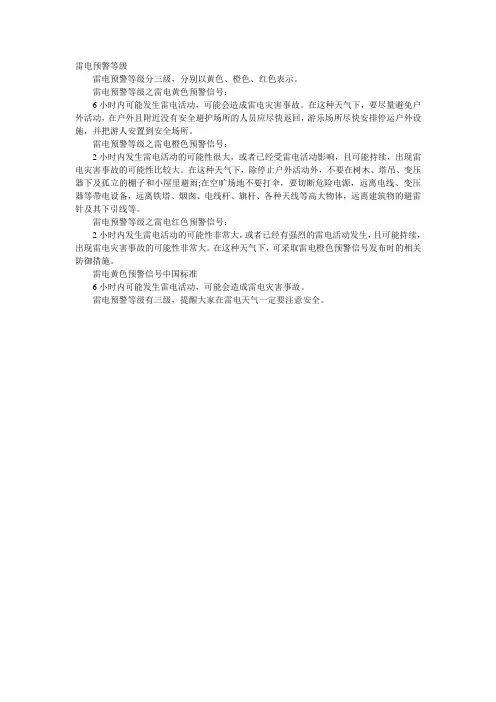

雷电预警等级
雷电预警等级分三级，分别以黄色、橙色、红色表示。
雷电预警等级之雷电黄色预警信号：
6小时内可能发生雷电活动，可能会造成雷电灾害事故。在这种天气下，要尽量避免户外活动，在户外且附近没有安全避护场所的人员应尽快返回，游乐场所尽快安排停运户外设施，并把游人安置到安全场所。
雷电预警等级之雷电橙色预警信号：
2小时内发生雷电活动的可能性很大，或者已经受雷电活动影响，且可能持续，出现雷电灾害事故的可能性比较大。在这种天气下，除停止户外活动外，不要在树木、塔吊、变压器下及孤立的棚子和小屋里避雨;在空旷场地不要打伞，要切断危险电源，远离电线、变压器等带电设备，远离铁塔、烟囱、电线杆、旗杆、各种天线等高大物体，远离建筑物的避雷针及其下引线等。
雷电预警等级之雷电红色预警信号：
2小时内发生雷电活动的可能性非常大，或者已经有强烈的雷电活动发生，且可能持续，出现雷电灾害事故的可能性非常大。在这种天气下，可采取雷电橙色预警信号发布时的相关防御措施。
雷电黄色预警信号中国标准
6小时内可能发生雷电活动，可能会造成雷电灾害事故。
雷电预警等级有三级，提醒大家在雷电天气一定要注意安全。
