modelsim使用教程
经验 2018-07-23 17:41
找到Modelsim这个软件，双击打开。
方法/步骤2:
单击File，将鼠标移至New，选择Project...，出现如图所示的对话框。上边的红框填写你要建立的工程名称，比如我们要点亮一个led，就建立一个工程名为led的工程。下边的红框是指你要把工程建立在什么位置。其余的选项默认即可。点击ok。
方法/步骤3:
接下来，点击Create new File，在弹出的对话框中填写文件名，比如led.v，add file as type，选择verilog，点击ok。因为我们要用Modelsim仿真，一般要有测试文件，再添加一个即可，和添加led.v步骤一样。我起名为tb_led.v。
方法/步骤4:
分别双击文件名，进入编辑模式。编写代码。保存后，将鼠标放在其中一个文件，右键，compile->compile all。编译通过后，会提示
# Compile of tb_led.v was successful.
# 2 compiles, 0 failed with no errors.
就可以进行仿真了。
方法/步骤5:
点击Simulate->start Simulation。记得把optimizationqian2的勾选去掉，点击work前的加号，选择测试文件，比如我写的是tb_led.v。ok。
出现wave，现在把波形加进去。在 tb_led文件右键 Add->To wave ->All items
in design。开始运行仿真，点击像一本书旁边带双箭头的图标。再点击放大镜可以调节波形的时间轴的坐标。最后的仿真波形如图。希望对你们有帮助。

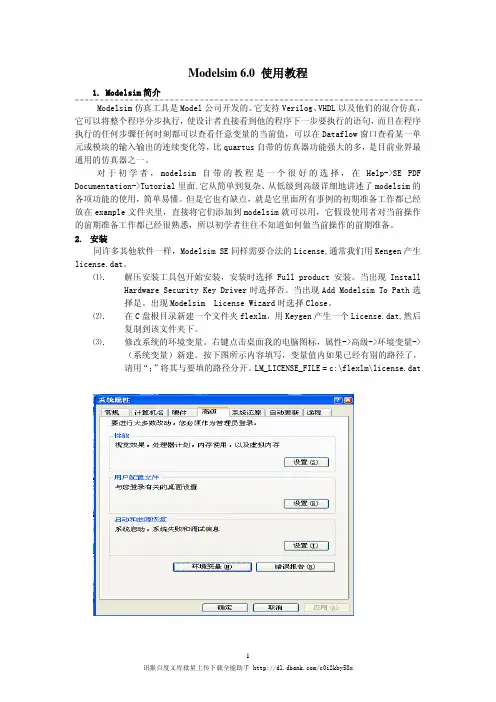

Modelsim 6.0 使用教程
1. Modelsim简介
Modelsim仿真工具是Model公司开发的。它支持Verilog、VHDL以及他们的混合仿真，
它可以将整个程序分步执行，使设计者直接看到他的程序下一步要执行的语句，而且在程序
执行的任何步骤任何时刻都可以查看任意变量的当前值，可以在Dataflow窗口查看某一单
元或模块的输入输出的连续变化等，比quartus自带的仿真器功能强大的多，是目前业界最
通用的仿真器之一。
对于初学者，modelsim自带的教程是一个很好的选择，在Help->SE PDF
Documentation->Tutorial里面.它从简单到复杂、从低级到高级详细地讲述了modelsim的
各项功能的使用，简单易懂。但是它也有缺点，就是它里面所有事例的初期准备工作都已经
放在example文件夹里，直接将它们添加到modelsim就可以用，它假设使用者对当前操作
的前期准备工作都已经很熟悉，所以初学者往往不知道如何做当前操作的前期准备。
2. 安装
同许多其他软件一样，Modelsim SE同样需要合法的License,通常我们用Kengen产生
license.dat。
⑴． 解压安装工具包开始安装，安装时选择Full product安装。当出现Install
Hardware Security Key Driver时选择否。当出现Add Modelsim To Path选
择是。出现Modelsim License Wizard时选择Close。
⑵． 在C盘根目录新建一个文件夹flexlm，用Keygen产生一个License.dat,然后
复制到该文件夹下。
⑶． 修改系统的环境变量。右键点击桌面我的电脑图标，属性->高级->环境变量->
（系统变量）新建。按下图所示内容填写，变量值内如果已经有别的路径了，
请用“；”将其与要填的路径分开。LM_LICENSE_FILE = c:\flexlm\license.dat
modelsim安装与使用图解
没有客套话，开始：
准备安装，我用的是 xp sp2。
软件：
modelsim-win32-6.3e-se.exe
Crack_ModelSim_SE_6.3e.rar
一、 安装 modelsim
如果机器中已经装了 modelsim，先卸载吧。
安装 modelsim-win32-6.3e-se.exe
选 Full Product，碰到有 Next 只管点，一步步直到完成。
下面注意要选 “否”
选择退出
Exit
二、 配置 license
建个目录 C:\FLEXLM
1.复制MenterKG.exe到安装后文件夹目录（主目录内），运行，会生自动成licens.txt，选择“文件”“另存为”，保存到C:\FLEXLM，文件名是 LICENSE.TXT。
配置 LICENSE 路径
我的电脑（右键）属性高级环境变量
系统变量新建
LM_LICENSE_FILE
C:\FLEXLM\LICENSE.TXT
选确定退出。
下面也很重要，修改 C:\Modeltech_6.3e\ modelsim.ini 文件。
先复制modelsim.ini，防止改错。把 modelsim.ini 去掉“只读”属性。
找到 VoptFlow = 1 把 1 改为 0 ，关掉优化选项。不然，调试的时候看不到波形。(修改0这一步不知道具体有用没，但修改后没问题)
（以上的licence路径可以自己设,但环境变量一定要设正确）
2.将K:\modeltech_10.0\win32\mgls.dll的文件替换掉。
ok
现在桌面上的 ModelSim SE 6.3e 图标已经可以进入 modelsim 了。
三、 准备要调试的文件
通常我都会建一个工作区 C:\WorkSpace，把要调试的程序放到这里。
举个例子：建一个项目 CLK，放到 C:\WorkSpace\CLK 目录下。
Modelsim教程（verilog&cyclone II版）
相信大家都认识和安装了这个仿真软件把！我之前用过这个软
件，操作的细节没搞明白。也没怎么用上就放在一边了。但现在面对
时间长，信号多的SDRAM控制器，毫无疑问Modelsim是不错的选择！下面就把我的一点使用经验告诉你们把，有错的地方请指正！
在此就省略Modelsim的介绍了！还没搞过的，就打开来看看他长什么样的，随便按按，熟悉熟悉，促进一下感情！
但是在此要花一点时间来讲讲在Modelsim里编译cyclone II的库。也许你会问，问什么要编译这些库？因为这些库中有cyclone II芯片的信息，有用户原语信息。就好比当你用modelsim仿真一个
含有IP核，触发器等的verilog程序时，或者当你用.vo（自己百度下这个文件的作用是什么哦！）这个文件代替.v文件来仿真时，就要
把这些库包含进来了（后面的时序仿真中用到了包含库和Quartus中直接调用Modelsim进行时序仿真时是自动加载编译所需的库文
件）！总之编译cyclone II的库好处多多啦！ 好，进入编译库的工作： Altera仿真库（verilog）添加：
首先说明下，我用的是verilog和cyclone ii的器件因此需要编译这四个文件：
220model.v、altera_mf.v、altera_primitives.v、cycloneii_atoms.v 下面是对应起的library名字（后面新建library时用到）：
lpm、altera_mf、primitive、cycloneii
步骤一：在modelsim的安装目录下新建一个altera的文件夹，用来放编译的库文件（我的是C:\Modeltech_6.0目录下）
关闭modelsim，重新打开，再切换工作空间到刚才altera新建文件夹的目录下
步骤二：主窗口中选择【file】→【new】→【library】命令，新建一
