发电厂电气设备复习题

1、单母线分段的作用是提高单母线接线的供电可靠性把故障和检修造成的影响局限在一点的围。

2、在单断路器的双母线带旁路母线连接中，设置旁路设施的作用是进出线检修时，可由旁路代替。

通过旁路母线供电，从而对出线的运行没有影响。

3、厂用电动机自启动分为空载自启动、失压自启动和带负荷自启动。

4、短路时最大电动力产生于三项导体中的中间相，短路形式为三相短路。

5、电气设备要能可靠工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。

6、开关电器的短路热效应计算时间宜采用继电保护动作时间加上断路器的全分闸时间。

7、交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于弧隙恢复电压。

8、屋外配电装置的种类分为普通中型、低型、半高型和高型。

9、成套配电装置分为低压配电屏、低压开关柜和低压动力配电箱、低压照明配电箱。

10、火力发电厂的控制方式可分为主控制室控制方式和单元控制式控制方式。

11、绘制展开图时一般把整个二次回路分成交流电流回路、交流电压回路、直接操作回路、信号回路等几个组成部分。

12、中央信号包括预告信号和事故信号。

13、在电气主线接中母线的作用是汇总电能和分配电能。

14、接地隔开开关的作用是控制和保护电器。

15、外桥接线适用于线路短，变压器需频繁切换或有穿越功率通过的场合。

16、大型火力发电厂的厂用电电源包括厂用工作电源、厂用备用电源、事故保安电源及交流不停电电源。

17、厂用电动机自启动分为空载自启动、失压自启动、带负荷自启动三类。

18、六氟化硫断路器采用sf6气体作用灭弧介质。

19、隔断开关的主要用途是隔离电压和操作倒闸20、发热对电器产生的不良影响包括使机械强度下降、接触电阻增加和绝缘性能降低。

21、电流互感器产生误差的根本原因是存在激磁电流I022、在双灯控制的断路器控制电路中，红灯亮平光表示断路器处于合闸状态。

同时起到监视跳闸电源和红灯回路是否完好的作用。

绿灯亮平光表示断路器处于跳闸状态，同时起到监视合闸电源和绿灯回路是否完好的作用。

1．电气一次设备有发电机、变压器、断路器、电抗器等。

电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。

2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。

角形接线3．单母接线的可靠性比双母接线的小。

4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。

5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。

6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。

7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。

8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。

9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。

10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。

A2的含义是不同相的带电部分之间的空间最小安全净距。

；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。

12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。

13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。

14。

主接线中的汇流母线担负了汇集与分配电能的作用。

15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。

16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。

17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。

填空1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂P132.将各种一次能源转变为的工厂，称为发电厂。

答：电能P123.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂P174.核电厂的系统由核岛和组成。

答：常规岛P255.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源P106.由一次能源经加工转换的另一种形态的能源。

答：二次能源P107.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能P138. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能P189.水电站所用的发电机为。

答：水轮发电机P1810.火力发电厂所用的发电机为。

答：汽轮发电机P1311.我国建造的第一座核电厂是。

答：秦山核电厂P2212.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂P2113. 是变换和分配电能的设备。

答：变压器P2814. 可将高电压变为低电压。

答：电压互感器P2915. 是限制短路电流的设备。

答：电抗器P2816.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备P2817.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备P2818.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线P2819．在对称三相电路中仅画出基中一相设备的连接用来表示三相电路的电路图称为_________。

答：单线图P2920．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备P2921. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

P2922.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器P2823.电气主接线中应用最多的开关电器是_________。

《发电厂电气部分》参考资料复习学习材料试题与参考答案一、单选题1、大型火力发电厂厂用电系统接线形式通常采用（C）A单母线B双母线C单母线分段D双母线分段2、海拔超过（A）的地区称高原地区。

A 1000ｍB 1200ｍC 1500ｍD 2000ｍ3、在某一距离下，无论在最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿，这一距离是指（B）A设备安全距离B最小安全净距C线路安全距离4、工作接地是指（C）（区分于保护接地）。

A为保证工作人员安全而采取的接地措施B为保护电气设备而采取的接地措施C为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D为防止雷击而采取的接地措施5、既能发电，又能储存能量的是(C)A火电厂B水电厂C抽水蓄能电厂 D 核电厂6、导体和电器的动、热稳定以及电器的开断电流，按（D）计算。

A三相导体B两相短路C单相短路D所用短路中最严重的情况7、少油式断路器中油的用途是（B）A绝缘B灭弧C冷却 D 隔离8、220kv及以上变电所所用变压器接线组别宜采用（C）。

A ygn12B Dd12C Dyn11D Yd119、为保证电器的动稳定，在选择电器时应满足（C）条件A动稳定电流小于通过电器的最大两相冲击短路电流B动稳定电流大于通过电器的最大两相冲击短路电流C动稳定电流大于通过电器的最大三相冲击短路电流D 动稳定电流小于通过电器的最大三相冲击短路电流10、在交流电路中，弧电流过零值之后，当弧隙的恢复电压（C）弧隙击穿电压时，将会使电弧熄灭。

A大于B等于C小于D正比于11、电压互感器正常运行时二次侧不允许（A）A短路B接地C开路 D 都不允许12、线路停电的操作顺序是（D）。

A先分母线隔离开关，再分线路隔离开关，最后分断路器B先分线路隔离开关，再分母线隔离开关，最后分断路器C先分断路器，再分母线隔离开关，最后分线路隔离开关D先分断路器，再分线路隔离开关，最后分母线隔离开关13、三相电动力计算公式中的形状系数Kf决定于(B )A导体的机械强度B导体的形状C导体的布置位置 D 导体的形状及相对位置14、有关开关电器的说法下面不正确的是（D）。

一、填空题（共20分）1. 依据一次能源的不同，发电厂可分为（火力发电厂、水力发电厂、核电厂、风力发电厂）等。

2. 火力发电厂的能量转换过程是：燃料的化学能->热能-> 机械能-> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（废水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

11. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

12. 通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

13. “F－C回路”是高压熔断器与真空接触器的配合，被广泛用于300～600MW 大型火电机组的厂用6kV高压系统。

14. 根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

15. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

《发电厂电气部分》一、填空题：1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。

2、用电设备一般允许电压有±5%的变动范围。

3、电力系统供电电压或电流的标准波形应是正铉波。

4、我国低压380V/200V三相四线制系统，中性点直接接地。

5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。

6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。

7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。

8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。

9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。

10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。

11、电力网是连接发电厂和用户的中间环节。

12、我国电力系统的额定频率是50H Z，对大型电力系统频率的允许范围为50±0.2H Z，对中小型电力系统频率的允许范围为50±0.5H Z。

13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电线路时，其额定电压比相应线路的额定电压高5%。

14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。

15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。

16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。

17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。

18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。

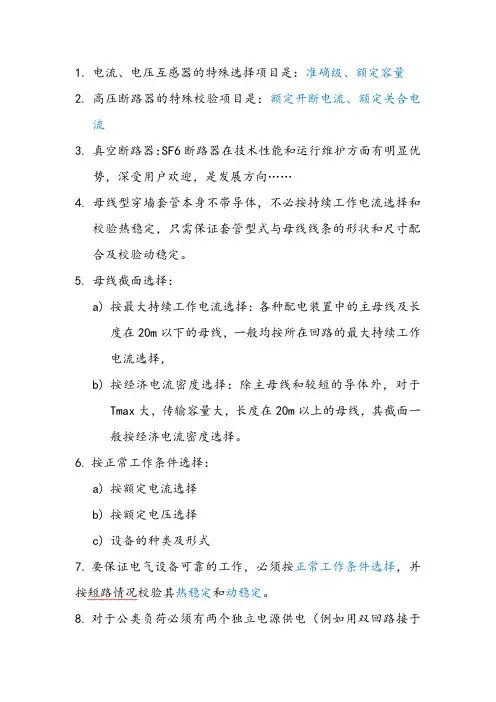

1.电流、电压互感器的特殊选择项目是：准确级、额定容量2.高压断路器的特殊校验项目是：额定开断电流、额定关合电流3.真空断路器：SF6断路器在技术性能和运行维护方面有明显优势，深受用户欢迎，是发展方向……4.母线型穿墙套管本身不带导体，不必按持续工作电流选择和校验热稳定，只需保证套管型式与母线线条的形状和尺寸配合及校验动稳定。

5.母线截面选择：a)按最大持续工作电流选择：各种配电装置中的主母线及长度在20m以下的母线，一般均按所在回路的最大持续工作电流选择，b)按经济电流密度选择：除主母线和较短的导体外，对于Tmax大，传输容量大，长度在20m以上的母线，其截面一般按经济电流密度选择。

6.按正常工作条件选择：a)按额定电流选择b)按额定电压选择c)设备的种类及形式7.要保证电气设备可靠的工作，必须按正常工作条件选择，并按短路情况校验其热稳定和动稳定。

8.对于公类负荷必须有两个独立电源供电（例如用双回路接于不同母线段）a)Ⅱ类负荷一般也要有两个独立电源供电b)Ⅲ类负荷一般只需要一个电源供电9.主接线涉及包括可行性研究，初步设计，技术设计，施工设计等4个阶段。

下达设计任务书之前所进行的工作属可行性研究阶段；初步设计主要是确定建设标准，各项技术原则和总概算；在学校里进行的课程设计和毕业设计，在内容上相当于实际工程中的初步设计，其中，部分可达技术设计要求深度。

10.主接线设计是一个综合性的问题，必须结合电力系统和发电厂或变电所的具体情况，全面分析有关因素，正确处理它们之间关系，经过技术，经济比较，合理地选择主接线方案。

11.对于架空馈线，一般不装设电抗器，因为其本身的电抗技术，足以把本线路的短路电流限制到装设轻型电器的程度。

12.线路电抗器的作用：主要用来限制6~10kv电缆馈线的短路电流。

13.加装限流电抗器：由于正常情况下母线分段处电流最小，在此装设电抗器所产生的电压损失和功率损耗最小，因此设计主接线时应首先考虑装设母线电抗器，同时，为了有效的限制短路电流，母线电抗器的百分电抗值可选得大一些，一般为8%~12%。

复习题、基本概念1. 断路器按灭弧介质分类可分为SF6、真空、压缩空气、少油、多油五种。

2. 电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。

3. 在330kV 及以下发电厂和变电所中一般选用三相式变压器。

500kV 及以上，三台单相变压器4. 某高压断路器型号为SN10-10/600-350 ，其中，S 表示少油断路器。

LW表示六氟化硫屋外断路器，DW,ZN5. 刀闸结构简单没有灭弧装置，不能用来拉合有负荷电流的电路。

6. 接地装置由埋设在土壤中的金属接地体和接地线组成。

7. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时的最高允许温度而造成损坏妨碍继续工作的性能.8. 厂用工作电源因事故或检修而失电时，能替代工作电源的是备用电源。

厂用供电电源包括工作电源、启动电源、事故保安1 / 13电源和备用电源。

9. 发电厂主母线和引下线，导体的截面积按最大长期工作电流选择。

10. 发电厂和变电所的电气主接线必须满足可靠性、灵活性和经济性。

11. 有汇流母线的电气主接线形式为3/2 断路器接线、单母线接线、双母线接线。

12. 为维持系统稳定运行，电动机正常启动时，机端电压的最低限值为额定电压的70%13. 某相产生最严重短路电流的条件是短路前电路空载且该相电动势过零值瞬间发生三相短路。

14. 装设于电压互感器一次绕组的熔断器起短路保护作用。

熔断器的另一个作用：过负荷保护15. 当电压互感器二次负荷超过该准确级的额定容量时，其误差将增大16. 在发电机—三绕组变压器的单元接线，为了在发电机停止工作时，主变高压和中压侧仍能保持联系，在发电机与变压器之间应装设断路器17. 断路器的技术数据中，电流绝对值最大的是额定动稳定电流，i max 为最大瞬时值。

断路器的额定开断电流值是指最大短2 / 13路电流周期分量有效值18. 熔断器内填充石英砂是为了吸收电弧能量，快速冷却电弧，使电弧迅速熄灭19. 三相低压动力电缆一般应选用聚氯乙烯绝缘，厂用高压电缆选用纸绝缘铅包电缆20. 限制短路电流的方法：选择适当的主接线形式和运行方式，加装串联的限流电抗器，使用低压分裂绕组变压器21. 限流电抗器分为普通电抗器和分裂电抗器两种。

(单选题)1.若10kv母线水平布置，（）A: 中间相承受的电动力最小B: 中间相承受的电动力最大C: 两边承受的电动力最大D: 三相承受的电动力相等正确答案: B(单选题)2.系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（）A: 小15%B: 小20%C: 大15%D: 大20%正确答案: C(单选题)3.按装设地点不同分类，配电装置的类型不包括（）A: 屋内配电装置B: 屋外配电装置C: 成套配电装置正确答案: C(单选题)4.对配电装置的基本要求不包括（）A: 运行可靠B: 便于操作、巡视和检修C: 布置美观D: 具有扩建的可能正确答案: C(单选题)5.发电机进相运行会导致（）A: 静态稳定性降低B: 静态稳定性提高C: 无影响D: 无法确定正确答案: A(单选题)6.信号装置按用途来分，不包括（）A: 事故信号B: 预告信号C: 位置信号D: 闪烁信号正确答案: D(单选题)7.采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。

A: 因此双母线接线与单母线分段接线是等效的B: 但单母线分段接线具有更大的运行灵活性C: 并且两者的设备数量一样D: 但双母线接线具有更大的运行灵活性正确答案: D(单选题)8.断路器的开断时间是指从接受分闸命令瞬间起到（）A: 所有电弧触头均分离的瞬间为止B: 各极触头间电弧最终熄灭为止C: 首相触头电弧熄灭为止D: 主触头分离瞬间为止正确答案: B(单选题)9.隔离开关的工作特点是在（）情况下分、合线路。

A: 有电压、有电流B: 有电压、无电流C: 无电压、有电流D: 无电压、无电流正确答案: B(单选题)10.隔离开关用于隔离电压或切换电路，（）A: 不得断开但可接通负荷电路B: 不得接通但可断开负荷电路C: 不得断开或接通负荷电路D: 不得转移电流或接通电路正确答案: C(单选题)11.发生短路时，电动力的频率为（）。

A: 50赫兹B: 主要为50赫兹和50赫兹正确答案: B(单选题)12.变电所中单台变压器（低压为0.4kV）的容量不宜大于（）。

发电厂电气部分复习题填空题1、自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为（一次能源）。

2、既可以是电力用户，又可以是发电厂的是（抽水蓄能）电厂。

3、( 母线 )起汇集和分配电能的作用。

4、依据一次能源的不同，发电厂可分为(火力发电厂 )、(水力发电厂 )、(核能发电厂 )、(新能源发电厂 )等。

5、发电厂和变电所的电气主接线必须满足（系统运行的可靠性）、（灵活性）和（经济性）。

6、电能的质量指标主要是（电压）、（频率）和（波形）。

7、电力网是连接（发电厂）和（用户）的中间环节。

8、发电厂和变电所的电气设备分为( 运行 )、( 备用 )、( 检修 )三种运行状态。

选择题1、一般凝气式火电厂厂用电率为（ B ）。

A3%~5% B 5%~8% C 8%~11% D11%~13%2、水电厂一般厂用电压等级选择（ A ）。

A 380V一个电压等级B 380V和6kV两个电压等级C 380V和10kV两个电压等级D 6kV一个电压等级3、小型水电厂厂用电最合理的是（ B ）。

A单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电B单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电C单母线按机组台数分段，每段设置一台厂用变压器以明备用的方式分别给各段母线供电D单母线按机组台数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电4、大型水电厂厂用电最合理的是（ C ）。

A单母线分两段，由两台厂用变压器以明备用的方式分别给两段母线供电B单母线分两段，由两台厂用变压器以暗备用的方式分别给两段母线供电C单母线按机组台数分段，每段设置一台厂用变压器以明备用的方式分别给各段母线供电D单母线按机组台数分段，每段设置一台厂用变压器以暗备用的方式分别给各段母线供电5、输电线路送电的正确操作顺序为( C )。

A．先合母线隔离开关，再合断路器，最后合线路隔离开关B．先合断路器，再合母线隔离开关，最后合线路隔离开关C．先合母线隔离开关，再合线路隔离开关，最后合断路器D．先合线路隔离开关，再合母线隔离开关，最后合断路器6、各类安全距离在国家颁布的有关规程中均有规定。

《发电厂电气设备》综合复习资料一、选择题1、发生短路时，电动力的频率为：[ ] A.50赫兹 B.主要为50赫兹和100赫兹两种频率2、熔断器的熔断时间与电流间的关系曲线称为：[ ] A.安秒特性 B.伏安特性3、变压器并联运行时，必须满足：[ ] A.联接组别严格一致 B.变比严格一致 C.阻抗严格一致 D.容量严格一致4、下面对发电厂的描述最准确的是：[ ]A.火电厂因其耗能大，效率低，已经不承担主要电力负荷。

B.我国的水力发电承担主要电力负荷，我国的水力资源已经得到大力开发。

C.凝汽式电厂效率高于热电厂，因此我国正大力发展凝汽式大型火电厂。

D.水电厂运行灵活，效率高，且具有调相、调峰、事故备用的功能，可提高电网运行的灵活性、可靠性。

5、提高线路的输电电压，可以减小电路的：[ ] A.功率损耗 B.电压降 C.无功损耗 D.功率损耗耗和电压降 6、110-220kv 以上电网,中性点 ，称为 接地系统。

[ ]。

A.直接接地、或经消弧线圈接地；小电流B.直接接地、或经消弧线圈接地；大电流C.不接地；小电流7、下面的变压器绕组接法中,适合中性点直接接地的220kv 电压侧变压器绕组接法为：[ ] A.Y N B.Y C.△ 8、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的[ ]而造成损坏，而妨碍继续电器工作的性能。

A.长期工作最高允许温度B.短路最高允许温度9、中性点不接地电力网发生单相接地故障时，非故障相地对地电压：[ ] A.不变 B.升高到线电压10、两台变压器主接线采用内桥式接线时，适合[ ]的场合。

A.线路较短，线路故障少，而变压器经常进行切换。

B.线路较长，线路需要经常检修切换，而变压器不需要经常检修切换的场合。

11、对于高层建筑、地下建筑等场合，选择变压器的形式应为：[ ]A.油冷却变压器B.干式变压器12、式子2t K I t Q 表示：[ ]A.电器热稳定校验公式。

《发电厂变电所电气设备》复习题1一、填空题1.交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于（）。

2.光电式电压互感器的基本原理主要分为基于电光效应、基于（）效应和基于分压效应三种。

3.单母线分段的作用是（）。

4.在单断路器的双母线带旁路母线接线中，设置旁路设施的作用是（）。

5.厂用电动机自启动分为空载自启动、（）自启动和（）自启动。

6.屋外配电装置的种类分为普通中型、（）、（）和半高型。

7.成套配电装置分为低压配电屏、（）和（）和箱式变电所等。

8.电气设备要能可靠工作，必须按正常工作条件进行选择，并按（）状态来校验动、热稳定性。

9.短路时最大电动力产生于三相导体中的（）相，短路形式为（）短路。

10.开关电器的短路热效应计算时间宜采用（）保护动作时间加上断路器的分闸时间。

11.火力发电厂的控制方式可分为主控制室控制方式和（）控制方式。

12.绘制展开图时一般把整个二次回路分成交流电流回路、（）回路、直流操作回路和（）回路等几个组成部分。

13.在新的国家标准中，TA代表（）互感器，QF代表（），“ON”表示（）。

二、名词解释1.真空断路器：2.电流互感器的电流误差：3.一台半断路器接线：4.配电装置的最小安全净距A值：三、简答题1.熄灭交流电弧的方法有哪些？2.厂用备用电源的引接方式有哪些？3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。

四、综合题画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图，并说明用旁路断路器代替出线断路器的倒闸操作步骤。

（要求进线不上旁路）五、计算题某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器，调压方式为有载调压。

其高压绕组额定容量为40000kV A，低压绕组额定容量为20000kV A，以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。

高压厂用变压器已带负荷7000kV A，高压母线上参加自启动的电动机容量为14000kW ，高压电动机的启动电流平均倍数为K av1=5，cos 1ϕ=0.8，效率1η=0.93，高压厂用母线电压U *=1.1（有载调压）。

1、隔离开关的用途之一是__C_。

A、切断负荷电流B、切断短路电流C、拉合小电流回路D、拉合大电流回路2、双母线接线采用双母线同时运行时，具有单母线分段接线的特点，__D__。

A、因此，双母线接线与单母线与单母线分段接线是等效的B、但单母线分段接线具有更大的运行灵活性C、并且两者的设备数量一样D、但双母线接线具有更大的运行灵活性3、如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用__C__。

A、双母线接线B、双母线分段带旁路接线C、二分之三接线D、多角形接线4、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的__C__而造成损坏妨碍继续工作的性能。

A、长期工作时的最高允许温度B、长期工作时的最高允许温升C、短路时的最高允许温度D、短路时的最高允许温升5．少油式断路器中油的用途是A。

6．如图有两个同样材料的高压熔断器安秒特性，则A熔体的截面小。

A．1号熔断器 B．2号熔断器 C．两个一样7、铝母线短路时的发热允许温度是C。

A．70℃B．98℃C．200℃D．300℃8、断路器的开断时间是指从接受分闸命令瞬间起到B。

A．所有电弧触头均分离的瞬间为止B．各极触头间电弧最终熄灭为止C．首相触头电弧熄灭为止D．主触头分离瞬间为止9、装设分段电抗器的作用是A。

A．限制母线回路中的短路电流B．吸收多余的无功功率C．改善母线的电压质量D．改进用户的功率因数10、线路停电的操作顺序是D。

A．先分母线隔离开关，再分线路隔离开关，最后分断路器B．先分线路隔离开关，再分母线隔离开关，最后分断路器C．再分母线隔离开关，先分断路器，最后分线路隔离开关D．先分断路器，再分线路隔离开关，最后分母线隔离开关11、三相电动力计算公式中的形状系数K f决定于D。

A．导体的机械强度B．导体的形状C．导体的布置位置D．导体的形状及相对位置12、计算导体的长期发热时，发热时间常数Tt 表示发热过程进行的快慢，其特点： C 。

《电气设备及系统》复习题《发电厂变电站电气设备》复习题一、填空题1、电力系统是由生产，输送，分配和使用电能的设备组成的整体。

2、由各级电压的_______ 变电站_____和____输配电线路______组成的部分称为电力网。

3、发电厂是将天然的一次能源转换为电能的工厂，变电站是变换电压和分配电能的场所。

4、火力发电厂按其作用来分有凝气式发电厂和热电厂两种类型。

5、直接生产、输送、分配和使用电能的设备，称为一次设备。

6、二次设备是对一次设备和系统的运行状况进行测量、监测、控制和保护的设备。

7、用电设备的额定电压和所在电力网的额定电压相等，发电机的额定电压是所在电网额定电压的 1.05倍。

8、若发电机电压母线额定电压为6kv，则发电机额定电压为___6.3_____kv, 与发电机直接相连的升压变压器一次侧额定电压为__6_、3____kv 。

9、电力系统的中性点运行方式有直接接地、不接地、经消弧线圈三种。

10、中性点不接地系统中发生单相接地故障时，接地相电压变为0 ，非接地两相电压变为线电压，线电压故障前后相等。

11、消弧线圈的补偿方式有全补偿、过补偿、欠补偿三种。

12、小接地电流系统的相对地绝缘水平按线电压设计；大接地电流系统的相对地绝缘水平按相电压设计。

13、除正常情况外,一切_____相与相___的短接称为短路,在中性点直接接地系统或三相四线制系统中,还包括_____相与地____或相与中线的短接。

14、短路的类型有三相短路,_____ 两相短路___,_____ 单相接地短路 ___和两相接地短路。

15、由热电子发射和强电场产生初始电子，由碰撞游离形成电弧，而电弧的维持依靠的是热游离。

16、电弧的去游离方式有_____复合______和扩散_______________。

17、高压断路器有两种作用：控制作用和保护作用。

18、高压断路器的基本结构都是由开断元件、传动元件、操动机构、绝缘支撑件和基座组成的。

《发电厂电气设备及运行》一、 填空题1、发电机引出线导体的截面积按 选择,而配电装置母线的截面积则就是按 选择的。

(经济电流密度 长期发热运行电流)2、 大型火力发电厂厂用电系统接线通常都根据 的接线原则,采用 的接线形式。

(按炉分段 单母线分段)3、加装旁路母线的唯一目的就是 。

(不停电检修出线断路器)4、厂用供电电源包括 、 与 。

(工作电源 启动与备用电源 事故保安电源)5、当两个载流导体中电流的方向 时,其电动力相互排斥。

(相反)6、SF 6全封闭组合电器就是以SF 6气体作为 的成套高压组合电器。

(绝缘与灭弧介质)7、热电厂的厂用电率一般为 %。

(8～10)8、水平方向布置的三相平行导体在发生三相短路时,最大电动力出现在 相上,其计算公式为 。

(B 、271073.1sh i a L ⋅⋅⨯- 9、母线的作用就是 ( 起汇集与分配电能的作用)。

10、分相封团母线就是指每相母线具有单独的 的封闭母线。

(金属保护外壳)11、当两个载流导体中电流的方向 时,其电动力相互吸引。

相同12、目前,额定电压为380V 的国产电动机额定功率在 以下。

(300Kw)13、旁路母线的作用就是 。

(不停电检修引出线断路器)14、电力系统由 、 、 与 组成。

(发电厂 变电站 输电线路 用户)16、重要的厂用电动机失去电压或电压降低时,在 的时间内,禁止值班人员手动切断厂用电动机。

(1分钟)17、 所谓运用中的电气设备:系指 电气设备。

(全部带有电压或一部分带有电压及一经操作即带有电压 )18、在发电厂中,高压熔断器一般作为电压互感器的 保护,其熔丝电流一般为 安。

(短路 0、5)19、 遇有电气设备着火时,应立即将有关设备的电源 ,然后进行 。

( 切断 灭火)20、 发电厂中所有高压动力均需设 保护,当电动机电源网络的接地电流大于5A 时对大容量的电动机才考虑装设 保护。

(相间;接地)21、 系统短路时,瞬间发电机内将流过数值为额定电流数倍的 电流。

发电厂变电所电气设备复习题2一、填空题（每空2分）1 、电气设备把发、送、供、用电直接有关的主要电气设备称为（）。

一次2 、电气一次设备有（）( )等，电气二次设备有（）( )等。

发电机；断路器；电抗器. 仪用互感器；测量表计；保护装置3 、枢纽变电所的特点是（）, ( ) ( )等。

电压等级高、传输容量大、停电影响范围大4 、电气接线中母线的作用是（）和（）电能，加装旁路母线的作用是( )。

：汇集与分配检修出线或电源回路断路器时，不中断该回路供电）5 、隔离开关的作用是（）辅助作用是（）和（）。

：隔离电压, ；倒闸操作；分、合小电流）6 、电压互感器（）接在一次回路中，正常是二次侧接近（）状态运行，严禁（）运行。

：并联；空载；短路）7 、在稳定燃烧的电弧中热游离和去游离处于（）状态。

动态平衡8 、电弧产生的条件，只要电源电压大于（10~20V）电流大于（80~100mA）。

二、选择题（每题2分）( A) 1 、抽水蓄能电厂的作用大部分都是：A 、低负荷时蓄水，高峰负荷时发电B 、绝大部分只能是蓄水C 、低负荷时发电，高峰负荷时蓄水D 、备用(D ) 2 、枢纽变电所的特点是：A 、位于变电所的枢纽点B 、全所停电后，将引起区域电网解列。

C、电压等级很高；D、全所停电将引起系统解列，甚至瘫痪。

( B) 3 、用于两种电压等级之间交换功率的变压器称为：A 、主变压器B 、联络变压器C 、厂用变压器D 、所用变压器( C) 4 、厂用电接线的基本形式是：A 、单母线不分段B 、双母线不分段C 、单母线按锅炉分段D 、双母线按锅炉分段( B) 5 、如果短路切除时间大于l 秒时，则：A 、应考虑非周期分量的影响B 、可不考虑非周期分量的影响C 、不鸯虑周期分量的彩响D 、都不考虑( A) 6 、单母线接线在检修母线隔离开关时，必须：A 、断开全部电源B 、断开部分电源C 、只断开要检修的隔离开关D 、都不对(C ) 7 、变压器与110Kv 及以上的两个中性点直接接地的电力系统相连接时，一般选用：A 、普通二绕组变压器B 、双绕组变压器C 、白祸变压器D 、电抗器(D ) 8 、变压器正常使用年限为20 、30 年是指变压器绕组址热点的温度维持在：A 、80 ℃B 、120 ℃C 、140 ℃D 、98 ℃(C ) 9 、自耦变压器的效益系数定义为：A 、额定容量与标准容量之比B 、标准容量与额定容量之比C 、一次额定电压与二次额定电压之比D 、一次额定电流与二次额定电流之比( )10 、发电机可以维持15 一30min短时异步运行，是指：AA 、汽轮发电机B 、有阻尼绕组的水轮发电机C 、无阻尼绕组的水轮发电机D 、都不对三、判断题（每题2分）l 、电流互感器在使用时不容许开路（T ）2 、蓄电池是非独立操作电源属于直流操作电源。

《发电厂电气设备》参考资料一、单选题1.无汇流母线接线没有得是（C）桥。

A.桥形接线B.角形接线C.星形接线D.单元接线2.下列不属于电气主接线的基本要求的是（A）。

A.稳定性B.可靠性C.灵活性D.经济性3.熔断器的熔断时间与电流间的关系曲线称为（A）。

A.安秒特性B.伏安特性4.支柱绝缘子及穿墙套管动稳定校核P（允许力）/Px（破坏力）应不大于（C）。

A.0.4B.0C.0.6D.0.85.下面关于高压电器过载能力说法正确的是（D）。

A.1.05倍电器额定电流B.1.3倍电器额定电流C.2倍电器额定电流D.没有明确的过载能力6.三绕组“升压型”变压器的绕组排列顺序自铁心向外依次为（D）。

A.低高中B.高中低C.高低中D.中低高7.对35kV及以下高压负荷开关的切断不安全的是（A）。

A.15A电缆电容电流B.5A架空线充电电流C.1000kVA变压器空载电流D.基于额定电流的闭环电流8.不属于电流互感器常用的接线方式的是（D）。

A.单相接线B.星形接线C.不完全星形接线D.星形接线9.一般来说，凝汽式火电厂与热电厂相比，效率较（C），容量较（C），距离负荷中心较（C）。

A.高；小；远B.高；大；远C.低；大；远D.高；小；近10.必须采用密闭型低压电容的多尘环境规定：灰尘在空气中沉降量月平均值大于等于（C）。

A.1000B.750C.550D.30011.电器的最高工作电压Umax应（B）。

A.等于系统额定电压B.不低于所在回路的最高运行电压C.不低于所在回路的持续运行电压D.不低于系统额定电压12.变压器并联运行时，必须满足（A）。

A.连接严格组别一致B.变比严格一致C.阻抗严格一致D.容量严格一致13.发生短路时，电动力的频率为（B）。

A.50赫兹B.主要为50赫兹和50赫兹14.电气主接线设计程序第三步是（B）。

A.对原始资料分析B.短路电流计算和主要电气选择C.主接线方案的拟定与选择D.绘制电气主接线图。
