怀 化 学 院
大 学 物 理 实 验 实验报告
系别 物信系 年级 2009 专业 电信 班级 09电信1班
姓名 张 三 学号 09104010*** 组别 1 实验日期 2009-10-20
实验项目: 长度和质量的测量
【实验题目】长度和质量的测量
【实验目的】
1. 掌握米尺、游标卡尺、螺旋测微计等几种常用测长仪器的读数原理和使用方法。
2. 学会物理天平的调节使用方法，掌握测质量的方法。
3. 学会直接测量和间接测量数据的处理，会对实验结果的不确定度进行估算和分析，能正确地表示测量结果。
【实验仪器】(应记录具体型号规格等，进实验室后按实填写)
直尺(50cm)、游标卡尺(0.02mm)、螺旋测微计(0～25mm,0.01mm),物理天平(TW-1B型，分度值0.1g，灵敏度1div/100mg),被测物体
【实验原理】(在理解基础上，简明扼要表述原理，主要公式、重要原理图等)
一、游标卡尺
主尺分度值：x=1mm,游标卡尺分度数：n（游标的n个小格宽度与主尺的n-1小格长度相等）,游标尺分度值：xnn1（50分度卡尺为0.98mm,20分度的为：0.95mm）,主尺分度值与游标尺分度值的差值为：nxxnnx1,即为游标卡尺的分度值。如50分度卡尺的分度值为：1/50=0.02mm,20分度的为：1/20=0.05mm。
读数原理：如图，整毫米数L0由主尺读取，不足1格的小数部分l需根据游标尺与主尺对齐的刻线数k和卡尺的分度值x/n读取：nxkxnnkkxl1
读数方法（分两步）：
(1)从游标零线位置读出主尺的读数.(2)根据游标尺上与主尺对齐的刻线k读出不足一分格的小数,二者相加即为测量值.即: nxkllll00,对于50分度卡尺：02.00kll;对20分度：05.00kll。实际读数时采取直读法读数。
西安交通大学
1

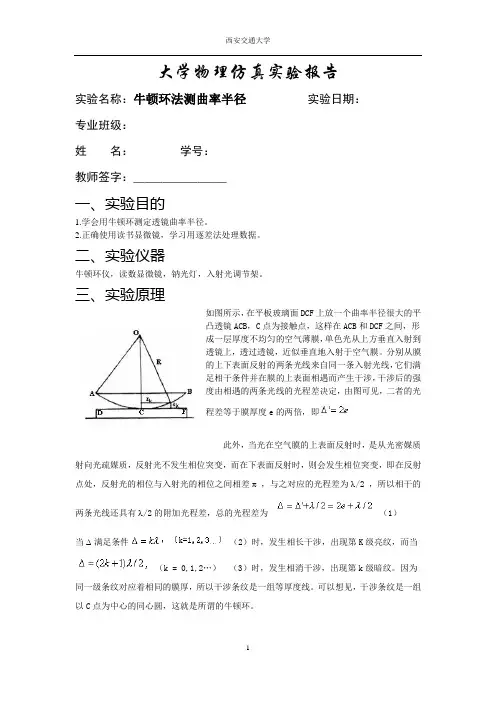

大学物理仿真实验报告
实验名称：牛顿环法测曲率半径 实验日期：
专业班级：
姓 名： 学号：
教师签字：________________
一、实验目的
1.学会用牛顿环测定透镜曲率半径。
2.正确使用读书显微镜，学习用逐差法处理数据。
二、实验仪器
牛顿环仪，读数显微镜，钠光灯，入射光调节架。
三、实验原理
如图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差等于膜厚度e的两倍，即
此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差 ，与之对应的光程差为/2 ，所以相干的两条光线还具有/2的附加光程差，总的光程差为（1）
当满足条件 （2）时，发生相长干涉，出现第K级亮纹，而当（k = 0,1,2…） （3）时，发生相消干涉，出现第k级暗纹。因为西安交通大学
2
同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。
如图所示，设第k级条纹的半径为，对应的膜厚度为 ，则
（4）
在实验中，R的大小为几米到十几米，而的数量级为毫米，所以R >> ek，ek2相对于2Rek是一个小量，可以忽略，所以上式可以简化为

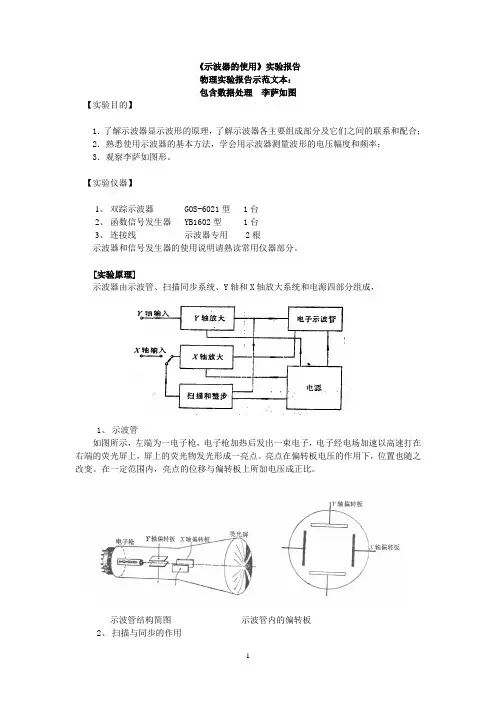

1 《示波器的使用》实验报告
物理实验报告示范文本：
包含数据处理 李萨如图
【实验目的】
1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；
2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；
3．观察李萨如图形。
【实验仪器】
1、 双踪示波器 GOS-6021型 1台
2、 函数信号发生器 YB1602型 1台
3、 连接线 示波器专用 2根
示波器和信号发生器的使用说明请熟读常用仪器部分。
[实验原理]
示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，
1、 示波管
如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。亮点在偏转板电压的作用下，位置也随之改变。在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图 示波管内的偏转板
2、 扫描与同步的作用 2 如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图
图扫描的作用及其显示
如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。我们看到的将是一条垂直的亮线，如图
如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。由此可见：
（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

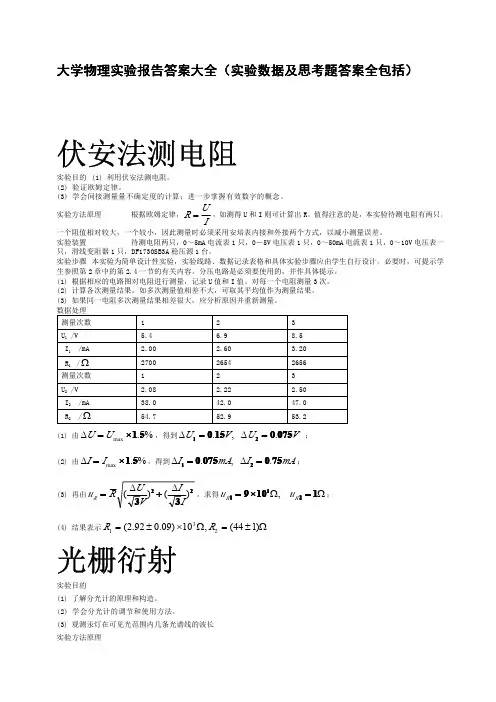

大学物理实验报告答案大学物理实验报告答案大全（实验数据及思考题答案全包括）大全（实验数据及思考题答案全包括）
伏安法测电阻
实验目的(1)利用伏安法测电阻。
(2)验证欧姆定律。
(3)学会间接测量量不确定度的计算；进一步掌握有效数字的概念。
实验方法原理根据欧姆定律，IUR=，如测得U和I则可计算出R。值得注意的是，本实验待测电阻有两只，
一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。
实验装置待测电阻两只，0～5mA电流表1只，0－5V电压表1只，0～50mA电流表1只，0～10V电压表一
只，滑线变阻器1只，DF1730SB3A稳压源1台。
实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示学
生参照第2章中的第2.4一节的有关内容。分压电路是必须要使用的，并作具体提示。
(1)根据相应的电路图对电阻进行测量，记录U值和I值。对每一个电阻测量3次。
(2)计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。
(3)如果同一电阻多次测量结果相差很大，应分析原因并重新测量。数据处理
测量次数123
U1/V5.46.98.5
I1/mA2.002.603.20
R1/Ω270026542656
测量次数123
U2/V2.082.222.50
I2/mA38.042.047.0
R2/Ω54.752.953.2
(1)由%.max51×=UU∆，得到,.VU1501=∆VU07502.=∆；
(2)由%.max51×=II∆，得到,.mAI07501=∆mAI7502.=∆；
(3)再由2233)()(II
VURuR∆∆+=，求得ΩΩ1109211=×=RRuu,；
(4)结果表示Ω±=Ω×±=)144(,10)09.092.2(231RR
光栅衍射
实验目的
(1)了解分光计的原理和构造。
(2)学会分光计的调节和使用方法。
(3)观测汞灯在可见光范围内几条光谱线的波长
