3钢筋及预应力技术
3.6索结构预应力施工技术
1.主要技术内容
以索作为主要结构受力构件而形成的结构称为索结构，索结构可分为索桁架、索网、索穹顶、张弦梁、悬吊索和斜拉索等，索结构一般通过张拉或下压建立预应力。其主要技术包括拉索材料及制作技术、拉索节点及锚固技术、拉索安装及张拉技术、拉索防护及维护技术等。
2.技术指标
拉索采用高强度材料制作，作为主要受力构件，其索体性能应符合《建筑工程用索》（新编）和《桥梁缆索用热镀锌钢丝》GB/T17101、《预应力混凝土用钢绞线》GB/T5224、《重要用途钢丝绳》GB8918等相关标准。拉索采用的锚固装置应满足《预应力筋用锚具、夹具和连接器》GB/T14370及相关钢材料标准。拉索的静载破断荷载一般不小于索体标准破断荷载的95%，破断延伸率不小于2%，拉索的使用应力一般在0.4～0.5倍标准强度。当有疲劳要求时，拉索应安规定进行疲劳试验。
3.适用范围
可用于大跨度建筑工程的屋面结构、楼面结构等，可以单独用索形成结构，也可以与网架结构、桁架结构、钢结构或混凝土结构组合形成杂交结构，以实现大跨度，并提高结构、构件的性能，降低造价。该技术还可广泛用于各类大跨度桥梁结构和特种工程结构。
4.已应用的典型工程
国家体育馆屋盖、济南奥体中心体育馆屋盖、常州体育中心屋盖、北京工业大学羽毛球馆屋盖；河南省体育中心游泳跳水馆、北京安福大厦等。
建 筑 安 装 工 程
技 术 交 底 单 表-4
填发 年 月 日
施工单位 十一冶建设集团有限责任公司 工程名称 防城港钢铁基地2030冷轧工程调度室及维保间 分包单位 湖北鄂海桩基工程有限公司
工程部位 预应力管桩基础工程 接受交底班组 管桩施工班组
预应力混凝土管桩施工技术交底
一、打桩前应完成下列准备工作：
1. 认真检查打桩设备各部分的性能，以保证正常运作；
2. 除按本规程第3章检查所用管桩桩身质量外，尚应检查管桩的生产日期和蒸养的PHC桩应不小于28d的龄期方可施打；
3. 根据施工图绘制整个工程的桩位编号图；
4. 由专职测量人员分批或全部测定标出场地上的桩位，其偏差不得大于20mm;
5. 在桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩的入土深度及记录每米沉桩锤击数。
二、 顺序应综合考虑下列原则后确定：
1. 根据桩的密集程度及周围（构）筑物的关系。
A、桩较密集且距周围建（构）筑物较远、施工场地较开阔时，宜从中间向四周进行；
B 、若桩较密集、场地狭长、两端距建（构）筑物较远时，宜从中间向两端进行；
C、 桩较密集且一侧靠近建（构）筑物时，宜从毗邻建（构）筑物的一侧开始由近及远地进行。
2. 根据桩的入土深度，直先长后短。
A、 据管桩的规格，宜先大后小。
B、 据高层建筑塔楼（高层）与裙房（低层）的关系，宜先高后低。
三、 桩的施打应符合下列规定：
1. 第一节管桩起吊就位插入地面的垂直度偏差不得大于0.5％，并宜用长条水准尺或其他测量仪器校正；必要时，宜拔出重插。
2. 管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8％时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏。
3. 在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性连续打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩。

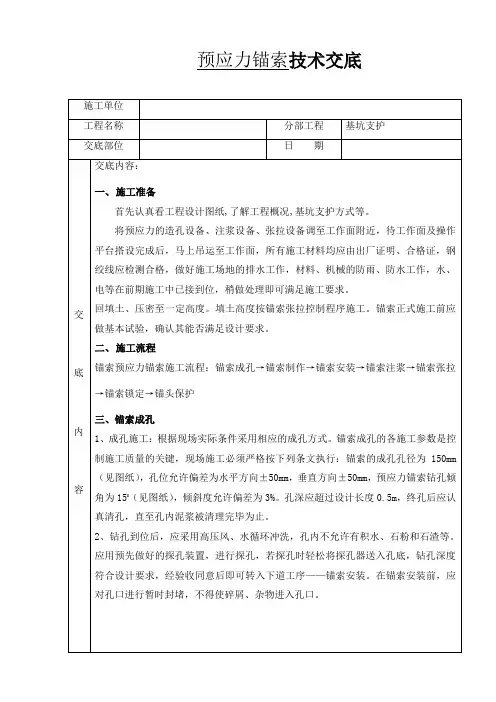

预应力锚索技术交底
施工单位
工程名称 分部工程 基坑支护
交底部位 日 期
交
底
内
容 交底内容：
一、 施工准备
首先认真看工程设计图纸,了解工程概况,基坑支护方式等。
将预应力的造孔设备、注浆设备、张拉设备调至工作面附近，待工作面及操作平台搭设完成后，马上吊运至工作面，所有施工材料均应由出厂证明、合格证，钢绞线应检测合格，做好施工场地的排水工作，材料、机械的防雨、防水工作，水、电等在前期施工中已接到位，稍做处理即可满足施工要求。
回填土、压密至一定高度。填土高度按锚索张拉控制程序施工。锚索正式施工前应做基本试验，确认其能否满足设计要求。
二、 施工流程
锚索预应力锚索施工流程：锚索成孔→锚索制作→锚索安装→锚索注浆→锚索张拉→锚索锁定→锚头保护
a) 三、锚索成孔
1、成孔施工：根据现场实际条件采用相应的成孔方式。锚索成孔的各施工参数是控制施工质量的关键，现场施工必须严格按下列条文执行：锚索的成孔孔径为150mm（见图纸），孔位允许偏差为水平方向±50mm，垂直方向±50mm，预应力锚索钻孔倾角为150（见图纸），倾斜度允许偏差为3%。孔深应超过设计长度0.5m，终孔后应认真清孔，直至孔内泥浆被清理完毕为止。
2、钻孔到位后，应采用高压风、水循环冲洗，孔内不允许有积水、石粉和石渣等。应用预先做好的探孔装置，进行探孔，若探孔时轻松将探孔器送入孔底，钻孔深度符合设计要求，经验收同意后即可转入下道工序——锚索安装。在锚索安装前，应对孔口进行暂时封堵，不得使碎屑、杂物进入孔口。
交
底
内
容
四、 锚索制作
锚索制作：锚索制作共分自由段制作、锚固段制作、二次注浆管制作三部分。
1、选料：
锚索体选用表面无损伤、锈污的钢绞线,不得使用表面有焊痕的钢绞线。
2、下料：
锚索下料长度为设计长度和孔外预留长度（1.5米）之和,以保证锚索张拉锁定时的要求。
3、自由段制作：
预应力拱板施工技术
最近几年 ,全国建设了一批国家粮食储备库。而粮食储备库的主要仓型为预应力拱板仓型，其屋盖为预应力钢筋混凝土拱板屋架 , 其跨度一般为 21m、24m；宽度一般 为1.11m、1.12m,跨度大、防水保温性能较好。拱板屋架是由二次抛物线的上弦槽板、下弦板槽板、预制隔板和钢筋拉杆组成的空间结构 ,其中下弦反槽板采用冷轧带肋钢筋作为预应力主筋先张法施工的钢筋混凝土 。
国家粮食储备中心伊宁县粮库工程，是我单位承建的第三个粮食储备项目，与前面不同的是屋面结构为跨度24m预应力拱板，米预应力拱板，拱板长24.72m，矢高2.4m，宽为1.12m，上、下弦板厚40mm，均带有160mm高肋。混凝土等级c35，下弦采用ll800级øøø5冷轧带肋钢筋作预应力筯，其它为ll550级冷轧带肋钢筋。每榀拱板设有不同高度的隔板11块，每间隔2m设置1块，隔板高730～2400mm，在拱板浇注混凝土时安装。隔板内配ø6+ø4单层钢筋点焊网片，隔板间用ø12斜拉。在下弦肋内做50mm厚水泥珍珠岩保温层。预应力拱板安装后拱板与拱板、拱板与圈梁间通过预埋铁间相互焊接形成整体，最终下弦形成一连续平面，作为仓库顶棚，上弦形成一连续拱形曲面作为屋面结构层。
工程特点及施工难点
(1)、预应力拱板是一种薄壁上型结构，要求拱板上弦拱面弧度
一致，模板支设难度较大。
(2)、由于板厚仅40mm，钢筋保护层厚度要求15mm，施工精度要求高，钢筋保护层的允许误差仅2.5mm。且要求预应力筯必须逐盘检验其强度，张拉后应逐根检验实际建立的预应力值。锚夹具的选用也是个难题。
(3)、拱板长达24.72m，必须在现场制作。制作前必须建造临时台座和台面，台座的刚度须满足拱板制作时预应力值的准确建立。
