操作票 2 (中置柜)221开关检修
- 格式:doc
- 大小:41.00 KB
- 文档页数:1
电气设备检修工作票
1.工作负责人(监护人)*** 班组检修
2.工作班人员(不包括工作负责人)**** 等共* 人。
3.设备双重名称一厂10kv1#总配2#电源进线120开关及Ⅱ段母线
自年月日时分至年月时分
工作票签发人签名签发日期:年月日
7.收到工作票时间年月日时分
值班负责人签名工作负责人签名
8.确认工作票1-7项工作负责人签名工作许可人签名
值长签名许可工作时间:年月日时
分
9.确认工作负责人布置的任务和工作项目安全措施
分项负责人签名
10.工作负责人变动情况
原工作负责人离去,变更分工作负责人
工作票签发人年月日时
分
工作班人员变动情况(增添人员姓名,变动日期及时间)
工作负责人签名
11.工作票延期有效日期延长到年月日时分
工作负责人签名年月日时
分
工作许可人签名年月日时
分
12.工作终结
全部工作于年月日时分结束,设备及安全措施已恢复至开工前状态,
工作人员全部撤离,材料工具已清理完毕,工作已终结。
工作负责人签名工作许可人签名
13.工作票终结
临时遮拦、标示牌已拆除,常设遮拦已恢复。
未拆除或拉开的接地线(刀闸),共组,已汇报值长。
工作许可人签名年月日时分
14.备注
(1)指定专责监护人负责监护(地点及具体工作)
(2)其他事项
附页001:。
220kV变电站典型操作票目录设备状态定义 6操作规定7典型操作票所按的正常运行方式9第一章110 kV设备操作10一、110kV PT检修停送电操作票10二、110kV线路检修停送电操作票 11三、110 kV开关及线路检修停送电操作票13四、110 kV母线检修停送电操作票18五、110kV分段开关检修停送电操作票 22第二章220 kV设备操作25一、220kV线路检修停送电操作票 25二、220kV开关及线路检修停送电操作票28三、220kV单个开关倒母线操作票 31四、220kV母线检修停送电操作票 32五、220kV PT检修停送电操作票35第三章变压器操作37一、主变检修停送电操作票37二、主变系统检修停送电操作票 42第四章10kV设备操作48一、10kV电容器检修停送电操作票48二、10 kVⅠ母PT操作49第五章、站用变检修操作51220kV变电站为首座新一代智能变电站,由于隔离断路器的应用使得本站220kV、110kV设备接线方式与常规站有很大不同,相应的倒闸操作、安全措施设置发生了很大的改变,特别是与当前执行的《国家电网公司电力安全工作规程》产生了一定的冲突,为了更好的指导现场运维人员的倒闸操作,结合已有新一代智能站运维经验,特对本站设备运行状态进行重新定义并依次编制相应的典型操作票,确保本站的安全稳定运行。
设备状态定义热备用状态220千伏:隔离式断路器断开,相关接地刀闸断开,其隔离开关仍处于接通位置,隔离式断路器的闭锁装置处于“解锁”位置。
110千伏:隔离式断路器断开,相关接地刀闸断开,隔离式断路器的闭锁装置处于“解锁”位置。
110千伏母线:隔离式断路器断开,表隔离开关、分段隔离开关在合位,相关接地刀闸断开,隔离式断路器的闭锁装置处于“解锁”位置。
10千伏:与常规站相同主变:高压侧隔离式断路器断开,接地刀闸断开,其隔离开关仍处于接通位置,隔离式断路器的闭锁装置处于“解锁”位置;中压侧隔离式断路器断开,相关接地刀闸断开,隔离式断路器的闭锁装置处于“解锁”位置;低压侧手车式断路器断开,断路器手车处于工作位置。
高压开关柜送电、停电(检修)操作规程一、KYN28A-12高压开关柜“五防”联锁操作要求:1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时,接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。
注:KYN28A-12高压开关柜在正常运行时,应闭门操作。
(一)、送电操作程序:1.通过转运车将断路器手车(或PT手车)推到柜前,把转运车升到合适位置,将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;3.关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针转90°)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态,并观察电源电压属于正常范围后,关闭仪表室门。
5.用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次,确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内,顺时针转动将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声),取出手车推进摇把。
高压电工实操查核科目一:安全器具使用1 、绝缘手套检查与使用;考试时间 7 分钟评分标准 ;第( 1)项为反对项,未查合格表记则本题0 分。
序号查核项目查核内容正确得分错误扣分得分1查合格表记有试验合格表记201002查有效期试验合格六个月内20203检查外观无损坏、脏污20204检查漏气采纳压气法查验20205正确使用衣服袖口进下手套20206共计1002 、认选高压安全器具;考试时间7 分钟 ;、评分标准序号查核项目查核内容正确得分错误扣分得分1认选高压基本绝高压验电器;高压拉杆;绝缘4040缘安全器具夹钳2认选高压协助绝绝缘手套;绝缘靴;绝缘垫;3030缘安全器具绝缘台3认选检修安全用验电器;暂时接地线;表记牌;3030具暂时遮拦4共计1003 、高压验电器的检查和使用;考试时间7 分钟 ;评分标准 ;第( 1)项为反对项,未查外观则本题0 分。
序号查核项目查核内容正确得分错误扣分得分有合格表记且电压等级适合;试验1检查外观限期有效。
25252使用前检查连结要坚固;连结部位要拉紧;25253对绝缘手套的验电前应带绝缘手套;并对绝缘手25检查和试验套进行有关检查;做充气试验。
254验电过程验电前应将验电器在带电部位验2525电,确认其优秀5共计1004 、暂时接地线的检查和使用;考试时间 7 分钟 ;评分标准序号查核项目查核内容正确得分错误扣分得分1截面积不小于25mm2、带有透明护套的2020规格要求多股软铜线2无背花、无死扣、接地线与接地棒应连3030使用前的检查接坚固、接地卡子应与铜线连结坚固。
回答暂时接地线应由谁挂和拆,操作顺序应先接接地端后接相线端拆时次序3相反,暂时接地线应用挂在检修人员看3030操作重点获得的地方,室外操作次序应先装低压后装高压,先基层后上层,先装“地”,后装“火”拆时次序相反。
4操作时应带绝缘手套,装、拆暂时接地2020注意事项线应设监护人。
5共计1005 、停电检修作业,并挂标示牌;考试时间7 分钟评分标准 ;第⑴~⑶项中,任一项挂牌出现错误,则本题0 分。
倒闸操作票(5)(中置柜)
1、操作任务: 211开关由检修转运行,1#、2#变压器分列运行。
2、原运行方式:201受电带10KV 4#母线,202受电带10KV 5#母线;2#变带全负荷运行;
201、202、221、402、445合位;401分闸、245冷备
3、操作终结运行方式:201受电带10KV 4#母线,202受电带10KV 5#母线
201、211、202、221、401、402合位,245、445冷备
√操作
顺序操作项目√
操作
顺序操作项目1
取出211柜内“止步,高压危险”
牌
2 检查211开关应拉开
3 将211小车推入备用位置
4 检查211小车在备用位置
5 给上211二次插头
6 合上211控制电源
7 合上211储能电源
8 将211小车推入运行位置
9 检查211小车在运行位置
10 合上211开关
11 检查211开关应合上
12 检查1#变空载运行正常
13 检查1#变0.4kV侧三相电压正常
14 退出0.4kV 4#母线电容器组
15 拉开0.4kV 4#母线各出线开关
16 拉开445开关
17 检查455开关应拉开
18 将445小车拉至备用位置
19 检查445小车在备用位置
20 合上401开关
21 检查401开关应合上
22 合上0.4kV 4#母线各出线开关
23 投入0.4kV 4#母线电容器组。
1.查245在断开位置2.查1#445联络柜转换开关确在手动位置3.将1#变压器负荷侧低压电容器组退出,查确已退出4.拉开1#401负荷侧各出线开关,查确已断开5.拉开1#401,查确已断开6.在1#401的操作手柄上挂“禁止合闸有人工作”标示牌7.将2#变压器负荷侧低压电容器组退出,查确已退出8.拉开2#402负荷侧各出线开关,查确已断开9.拉开2#402,查确已断开10.在2#402的操作手柄上挂“禁止合闸有人工作”标示牌11.拉211,查确已断开12.在211操作手柄上挂“禁止合闸有人工作”标示牌13.退出211手车,查确在检修位置14.合211-7,查确已合好15.在211-7操作孔挂上“已接地”标示牌16.拉221,查确已断开17.在221操作手柄上挂“禁止合闸有人工作”标示牌18.退出221手车,查确在检修位置19.合221-7,查确已合好20.在221-7操作孔挂上“已接地”标示牌21.查3#445联络柜转换开关确在手动位置22.将3#变压器负荷侧低压电容器组退出,查确已退出23.拉开3#401负荷侧各出线开关,查确已断开24.拉开3#401,查确已断开25.在3#401的操作手柄上挂“禁止合闸有人工作”标示牌26.将4#变压器负荷侧低压电容器组退出,查确已退出27.拉开4#402负荷侧各出线开关,查确已断开28.拉开4#402,查确已断开29.在4#402的操作手柄上挂“禁止合闸有人工作”标示牌30.拉212,查确已断开31.在212操作手柄上挂“禁止合闸有人工作”标示牌32.退出212手车,查确在检修位置33.合212-7,查确已合好34.在212-7操作孔挂上“已接地”标示牌35.拉222,查确已断开36.在222操作手柄上挂“禁止合闸有人工作”标示牌37.退出222手车,查确在检修位置38.合222-7,查确已合好39.在222-7操作孔挂上“已接地”标示牌40.查5#445联络柜转换开关确在手动位置41.将5#变压器负荷侧低压电容器组退出,查确已退出42.拉开5#401负荷侧各出线开关,查确已断开43.拉开5#401,查确已断开44.在5#401的操作手柄上挂“禁止合闸有人工作”标示牌45.将6#变压器负荷侧低压电容器组退出,查确已退出46.拉开6#402负荷侧各出线开关,查确已断开47.拉开6#402,查确已断开48.在6#402的操作手柄上挂“禁止合闸有人工作”标示牌49.拉213,查确已断开50.在213操作手柄上挂“禁止合闸有人工作”标示牌51.退出213手车,查确在检修位置52.合213-7,查确已合好53.在213-7操作孔挂上“已接地”标示牌54.拉223,查确已断开55.在223操作手柄上挂“禁止合闸有人工作”标示牌56.退出223手车,查确在检修位置57.合223-7,查确已合好58.在223-7操作孔挂上“已接地”标示牌59.查7#445联络柜转换开关确在手动位置60.将7#变压器负荷侧低压电容器组退出,查确已退出61.拉开7#401负荷侧各出线开关,查确已断开62.拉开7#401,查确已断开63.在7#401的操作手柄上挂“禁止合闸有人工作”标示牌64.将8#变压器负荷侧低压电容器组退出,查确已退出65.拉开8#402负荷侧各出线开关,查确已断开66.拉开8#402,查确已断开67.在8#402的操作手柄上挂“禁止合闸有人工作”标示牌68.拉214,查确已断开69.在214操作手柄上挂“禁止合闸有人工作”标示牌70.退出214手车,查确在检修位置71.合214-7,查确已合好72.在214-7操作孔挂上“已接地”标示牌73.拉224,查确已断开74.在224操作手柄上挂“禁止合闸有人工作”标示牌75.退出224手车,查确在检修位置76.合224-7,查确已合好77.在224-7操作孔挂上“已接地”标示牌78.查9#445联络柜转换开关确在手动位置79.将9#变压器负荷侧低压电容器组退出,查确已退出80.拉开9#401负荷侧各出线开关,查确已断开81.拉开9#401,查确已断开82.在9#401的操作手柄上挂“禁止合闸有人工作”标示牌83.将10#变压器负荷侧低压电容器组退出,查确已退出84.拉开10#402负荷侧各出线开关,查确已断开85.拉开10#402,查确已断开86.在10#402的操作手柄上挂“禁止合闸有人工作”标示牌87.拉215,查确已断开88.在215操作手柄上挂“禁止合闸有人工作”标示牌89.退出215手车,查确在检修位置90.合215-7,查确已合好91.在215-7操作孔挂上“已接地”标示牌92.拉225,查确已断开93.在225操作手柄上挂“禁止合闸有人工作”标示牌94.退出225手车,查确在检修位置95.合225-7,查确已合好96.在225-7操作孔挂上“已接地”标示牌97.查11#445联络柜转换开关确在手动位置98.将11#变压器负荷侧低压电容器组退出,查确已退出99.拉开11#401负荷侧各出线开关,查确已断开100.拉开11#401,查确已断开101.在11#401的操作手柄上挂“禁止合闸有人工作”标示牌102.将12#变压器负荷侧低压电容器组退出,查确已退出103.拉开12#402负荷侧各出线开关,查确已断开104.拉开12#402,查确已断开105.在12#402的操作手柄上挂“禁止合闸有人工作”标示牌106.拉216,查确已断开107.在216操作手柄上挂“禁止合闸有人工作”标示牌108.退出216手车,查确在检修位置109.合216-7,查确已合好110.在216-7操作孔挂上“已接地”标示牌111.拉226,查确已断开112.在226操作手柄上挂“禁止合闸有人工作”标示牌113.退出226手车,查确在检修位置114.合226-7,查确已合好115.在226-7操作孔挂上“已接地”标示牌操作完毕。
一、操作任务:10KV考核1#线手车131开关由运行转为检修(开关)1、拉开10KV考核1#线手车131开关检查应拉开2、将10KV考核1#线手车131开关由工作位置摇至试验位置检查已到位3、拉开10KV考核1#线手车131开关二次控制回路小空气开关,打开开关室柜门。
取下131开关二次控制回路插头,检查二次控制回路已断开4、将10KV考核1#线手车131开关试验位置拉出,放置在运转小车上5、锁好10V考核1#线开关柜手车131开关室柜门二、操作任务:10KV考核1#线手车131开关由检修转为运行(开关)1、打开10KV考核1 #线手车工开关室柜门,将手车131手车开关由运转小车上推入柜内置于试验位置,检查手车定位销已到位2、放上10KV考核1 #线手车131开关二次控制回路插头,合上手车131开关二次控制回路小空气开关检查二次控制回路正常3、锁好10KV考核1 #线手车131开关室柜门4、检查10KV考核1 #线手车131开关在断开位置5将10KV考核1#线手车131开关由试验位置摇至工作位置检查已到位6、合上10KV考核1 #线手车131开关检查应合上三、操作任务:10KV考核1#线高压开关柜停电操作(开关柜)1、拉开10KV考核1#线手车131开关检查应拉开2、将10KV考核1#线手车131开关由工作位置摇至试验位置检查已到位3、打开10KV考核1#线开关柜电缆室柜门4、在10KV考核1 #线手车131开关下桩头与电缆线接线处验明无电压,挂1 #接地线1副四、操作任务:10KV考核1#线高压开关柜送电操作(开关柜)1、拆除10KV考核1#线手车131开关下桩头与电缆接线处1#接地线1副2、检查10KV考核1#线手车131开关下桩头与电缆接线处无三相短路接地线和其它异物3、锁好10KV考核1#线开关柜电缆室柜门4、检查10KV考核1#线手车131开关在断开位置5、将10KV考核1#线手车131开关由试验位置摇至工作位置检查已到位6、合上10KV考核1#线手车131开关检查应合上工作票14分,预演6分,实操20分★再通知★各培训机构:近期中心将会把高压电工作业实操考核项目中科目二:安全操作技术的9个子科目,全部纳入考试范围,具体是:1.10kV 高压开关柜的停(送)电操作(K21)2.10kV 高压成套配电装置的巡视检查(K22)3.10kV 柱上变压器的停(送)电操作(K23)4.10kV 高压开关柜故障判断及处理(K24)5.10kV 线路挂设保护接地线(K25)6.变压器绝缘测量(K26)7.电力电缆绝缘测试(K27)8.变压器分接开关调整(K28)9.导线在绝缘子上绑扎(K29)请各培训机构按照特种作业考试大纲完成培训。

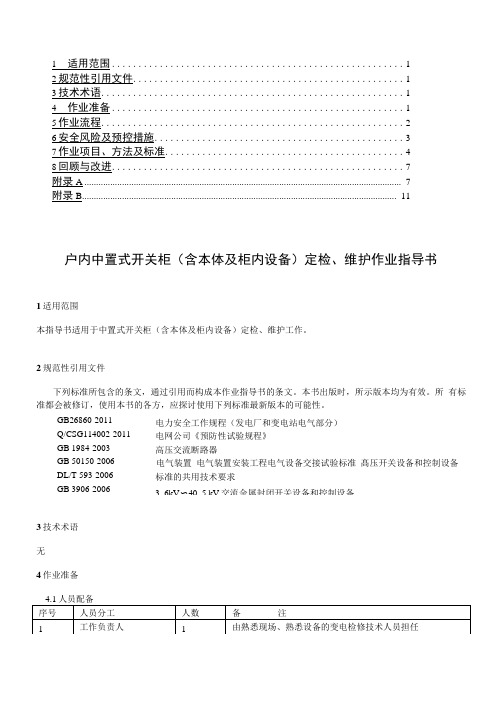

1 适用范围 (1)2规范性引用文件 (1)3技术术语 (1)4 作业准备 (1)5作业流程 (2)6安全风险及预控措施 (3)7作业项目、方法及标准 (4)8回顾与改进 (7)附录A (7)附录B (11)户内中置式开关柜(含本体及柜内设备)定检、维护作业指导书1适用范围本指导书适用于中置式开关柜(含本体及柜内设备)定检、维护工作。
2规范性引用文件下列标准所包含的条文,通过引用而构成本作业指导书的条文。
本书出版时,所示版本均为有效。
所有标准都会被修订,使用本书的各方,应探讨使用下列标准最新版本的可能性。
GB26860-2011Q/CSG114002-2011 GB 1984-2003GB 50150-2006DL/T 593-2006GB 3906-2006电力安全工作规程(发电厂和变电站电气部分)电网公司《预防性试验规程》高压交流断路器电气装置电气装置安装工程电气设备交接试验标准髙压开关设备和控制设备标准的共用技术要求3. 6kV〜40. 5 kV交流金属封闭开关设备和控制设备3技术术语无4作业准备4.2技术资料4-3物品配置表1:安全防护用品及安全标识表2:工器具及仪器仪表表3:消耗性材料5作业流程作业流程见图1:开的电缆室检杳"感器检杳▼开关柜外观检査6安全风险及预控措施序号危害因素细分风险种 类产生风险条件 控制措施1过于发力、 容易碰撞的设 备、设施碰伤、砸伤、 设备破损1、 设备较重;2、 设备搬运不方便;3、 工作人员容易疲惫, 注意力不集中。
一般开 关柜内设备都在50kg 以 上,且开关柜内空间狭 小,不便出力;4、在检 修过程中存在使用工器 具不当如工具脱手掉落、 用力过猛等,造成设备损 坏 1、加强监护;2.班组长在安排工作 的时候确定工作负责人和工作人员 精神状态和健康状态良好;3.工作 负责人在检修时注意劳役结合;4、 搬运过稈中由专人统一指挥。
2狭小的空间,不 方便的搬运通道砸伤、设备 破损、碰伤 1、由于空间狭小,无法 同时多人在柜内进行工 作,2、在拆除最后-刻 固定螺栓时设备滑落,砸 伤下方工作人员;3、在 检修过程屮存在使用工1.加强监护;2.班组长在安排工作 的时候确定工作负责人和工作人员 精神状态和健康状态良好;3、工作 负责人在检修时注意劳役结合;4、 拆除设备时下方禁止有人工作;5、 拆除最后一刻螺栓时要专人固定,安全措施与准备工作7作业项目、方法及标准8回顾与改进本作业指导书由各供电局针对执行情况按照每年一次进行总结回顾,并提出改进或修订意见报公司生产技术部。
#1机组升压站220KV开矢间隔设备检查、清扫・预试一、检修质量和标准1、开尖、CT PT刀闸、支柱、避雷器等清洁、支柱瓷瓶干净无裂纹,接线板紧固无发热连接可靠、各螺栓用力矩扳手紧固。
动静触头结合良好接地刀闸与隔离开尖机械闭锁可靠,动静触头间涂抹润滑脂。
2、悬瓶清洁无裂纹。
3、柜内外清洁,端子紧固无松动,柜门密封良好,观察孔清晰,柜门开闭正常。
4、行程开尖与实际开尖分、合位置对应,安装牢固;定位器定位准确;电机及电缆500V兆欧表绝缘不低于0.5M Q、电机直阻偏差不大于百分之二。
液压机构动作正确。
合闸线圈直阻330左右,分闸14Q左右,500V兆欧表绝缘不低于0.5M Q。
5、SF6气体微水测试及检漏试验合格,SF6密度继电器校验符合标准。
&符合检修规程、《电力设备预防性试验规程》及厂家说明。
、工机具及材料准备三、检修方案1、隔离开尖1.1按照规范搭设木质脚手架1・2清扫瓷瓶、导电杆、槽钢底座、水泥支柱、机构拉杆,除去污垢、积灰,仔细检查瓷柱应无裂纹、破损和闪络、放电痕迹,检查瓷瓶与法兰胶合应良好,无松动脫落,并进行瓷瓶探伤。
1 -2检查静触头弹簧无锈蚀和变形、弹力充足,清洗动触头及触指接触面,检查触指排列整齐,检查螺钉紧固良好,并涂以适量的凡士林。
检查静触头角度正确、均压环位置水平1.3检查槽钢底座,转动板平面应保持水平,转动灵活,底座及轴承无锈蚀斑点,转动平稳灵活并加注润滑脂1 -4检查连杆和拉杆无变形,无裂纹现象,无锈蚀。
检查转动轴的轴孔轴套无伤痕,转动无卡涩,在所有转动部分加润滑脂1・5检查刀闸机构螺母及销子完整无遗失、松动1・6检查刀闸操作机构箱内传动齿轮完好,油脂合适。
电机、接触器等电气元器件完好。
1・7检查地刀导电带无过热变色及断裂现象,检查辅助开尖,切换正确可靠,检查电磁锁限位盘与锁头配合应正确灵活,电磁锁开、闭应灵活正确1 -8检查刀闸清扫工作合格后拆除脚手架1・9运行人员拆除措施时检查刀闸三相动作应同步,并能合闸到位2、开尖清扫检查2.1清洗开尖外瓷套,除去污垢、积灰,检查瓷套有无裂纹、破损和闪络、放电痕迹2.2清扫、检查铁件表面有无锈蚀,并对铁件进行除锈和刷漆2.3检查各引接线接触是否完好、螺栓紧固、有无发热氧化现象,接地点螺丝有无松动、焊点是否开焊。
配电柜检修工作票小区(大厦)名称:年月日品味人生1、不管鸟的翅膀多么完美,如果不凭借空气,鸟就永远飞不到高空。
想象力是翅膀,客观实际是空气,只有两方面紧密结合,才能取得显着成绩。
2、想停下来深情地沉湎一番,怎奈行驶的船却没有铁锚;想回过头去重温旧梦,怎奈身后早已没有了归途。
因为时间的钟摆一刻也不曾停顿过,所以生命便赋予我们将在汹涌的大潮之中不停地颠簸。
3、真正痛苦的人,却在笑脸的背后,流着别人无法知道的眼泪,生活中我们笑得比谁都开心,可是当所有的人潮散去的时候,我们比谁都落寂。
4、温暖是飘飘洒洒的春雨;温暖是写在脸上的笑影;温暖是义无反顾的响应;温暖是一丝不苟的配合。
5、幸福,是一种人生的感悟,一种个人的体验。
也许,幸福是你风尘仆仆走进家门时亲切的笑脸;也许,幸福是你卧病床上百无聊赖时温馨的问候;也许,幸福是你屡遭挫折心灰意冷时劝慰的话语;也许,幸福是你历经艰辛获得成功时赞赏的掌声。
关键的是,你要有一副热爱生活的心肠,要有一个积极奋进的目标,要有一种矢志不渝的追求。
这样,你才能感受到幸福。
6、母爱是迷惘时苦口婆心的规劝;母爱是远行时一声殷切的叮咛;母爱是孤苦无助时慈祥的微笑。
7、淡淡素笺,浓浓墨韵,典雅的文字,浸染尘世情怀;悠悠岁月,袅袅茶香,别致的杯盏,盛满诗样芳华;云淡风轻,捧茗品文,灵动的音符,吟唱温馨暖语;春花秋月,红尘阡陌,放飞的思绪,漫过四季如歌。
读一段美文,品一盏香茗,听一曲琴音,拾一抹心情。
8、尘缘飞花,人去楼空,梦里花落为谁痛?顾眸流盼,几许痴缠。
把自己揉入了轮回里,忆起,在曾相逢的梦里;别离,在泪眼迷朦的花落间;心碎,在指尖的苍白中;淡落,在亘古的残梦中。
在夜莺凄凉的叹息里,让片片细腻的柔情,哽咽失语在暗夜的诗句里。
9、用不朽的“人”字支撑起来的美好风景,既有“虽体解吾犹未变兮”的执着吟哦,也有“我辈岂是蓬蒿人”的跌宕胸怀;既有“我以我血荐轩辕”的崇高追求,也有“敢教日月换新天”的豪放气魄。
倒闸操作票(2)(中置柜)
1、操作任务: 221开关由运行转检修,1#变压器带全负荷。
2、原运行方式:201受电带10KV4#母线,202受电带10KV 5#母线;1#变、2#变分列运行;
201、202、211、221、401、402合位;245、445冷备用。
3、操作终结运行方式:201受电带10KV 4#母线.
201、202、211、401、445合位;245冷备用;402分位。
√操作
顺序操作项目√
操作
顺序操作项目
1 退出0.4kV 5#母线电容器组22
2 拉开0.4kV 5#母线各出线开关
3 拉开402开关
4 检查402开关应拉开
5 检查445开关应拉开
6 将445小车推入运行位置
7 检查445小车在运行位置
8 合上445开关
9 检查445开关应合上
10 合上0.4kV 5#母线各出线开关
11 投入0.4kV 5#母线电容器组
12 拉开221开关
13 检查221开关应拉开
14 将221小车拉至备用位置
15 检查221小车在备用位置
16 拉开221控制电源
17 拉开221储能电源
18 取下221二次插头
19 将221小车拉至检修位置
20 检查221小车在检修位置
21
在221柜内放置“止步,高压危险”
牌。
